AT93C46R-10SI-2.7

产品描述: 1 kbit 128 x 8,64 x 16 3.3V 5.5V 1MHz 3-Wire,Microwire,Serial 100Year SOIC-8 贴片安装
供应商型号: AT93C46R-10SI-2.7-ND
供应商: Digi-Key
标准整包数: 1

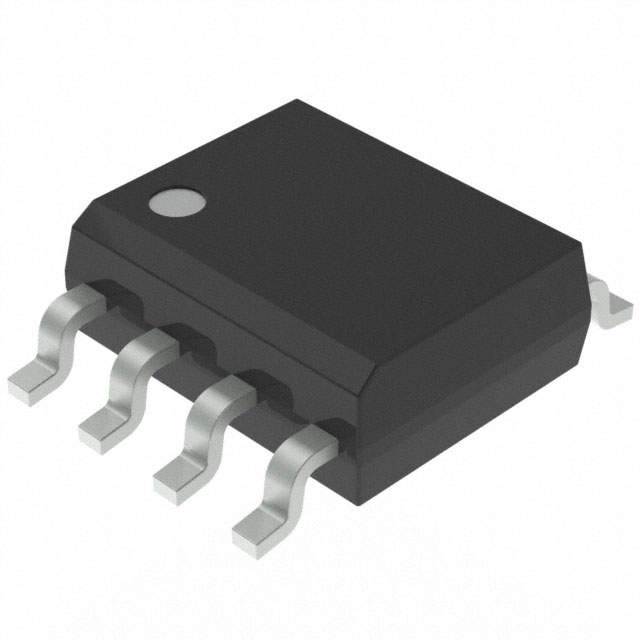

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT93C46R-10SI-2.7

AT93C46R-10SI-2.7概述

    AT93C46/56/66 EEPROM 技术手册

    产品简介


    AT93C46/56/66 是一种低电压和标准电压操作的串行电可擦除可编程只读存储器(EEPROM)。它们提供了 1024/2048/4096 位的存储空间,根据内部组织结构的不同,可以分为 128/256/512 字,每个字包含 8 或 16 位。该系列 EEPROM 非常适合需要低功耗和低电压操作的工业和商业应用。

    技术参数


    - 电压范围:支持 2.7V 到 5.5V 和 1.8V 到 5.5V 的工作电压。
    - 组织结构:用户可以选择三种组织结构:1K (128 x 8 或 64 x 16),2K (256 x 8 或 128 x 16),4K (512 x 8 或 256 x 16)。
    - 接口:采用三线串行接口(Chip Select, Data Input, Data Output)。
    - 时钟速率:最高可达 2 MHz(5V)。
    - 写入周期:完全自定时,最长为 10 毫秒。
    - 可靠性:耐久性高达 1 百万次写入循环,数据保存期限为 100 年。
    - 环境适应性:提供汽车级、扩展温度范围(-55°C 至 +125°C)以及无铅/无卤素选项。

    产品特点和优势


    - 灵活性:用户可根据需要选择不同的内部组织结构。
    - 高可靠性:高耐久性和长久的数据保留时间。
    - 兼容性:适用于广泛的工业和商业应用。
    - 紧凑封装:提供多种封装形式,如 PDIP、SOIC、TSSOP 等,便于集成到各种电路板设计中。

    应用案例和使用建议


    AT93C46/56/66 在许多工业控制系统、消费电子设备和汽车电子产品中得到广泛应用。例如,在汽车传感器模块中,它可以用于存储关键参数设置。在使用过程中,确保芯片选择信号(CS)正确配置,并根据应用需求选择合适的内部组织结构。此外,使用适当的封装形式有助于提高系统的可靠性和稳定性。

    兼容性和支持


    AT93C46/56/66 可以与大多数支持三线串行接口的微控制器兼容。制造商提供详尽的技术支持文档和售后服务,以确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    1. 问题:写入速度慢。
    - 解决方法:确保时钟信号稳定,减少外部干扰。
    2. 问题:数据丢失。
    - 解决方法:检查供电电压是否符合要求,避免电压波动导致数据异常。
    3. 问题:写入失败。
    - 解决方法:确认芯片已进入编程模式,执行正确的编程指令。

    总结和推荐


    AT93C46/56/66 是一款高性能、高可靠性的串行 EEPROM。它的灵活性、高可靠性以及广泛的应用范围使其在市场上具有很强的竞争力。对于需要低功耗和低电压操作的工业和商业应用来说,它是一个理想的选择。我们强烈推荐这款产品用于各种电子系统的设计中。

AT93C46R-10SI-2.7参数

参数
存储容量 1 kbit
输出使能访问时间 -
数据保留时长 100Year
最大时钟频率 1MHz
组织 128 x 8,64 x 16
编程电压 -
最大工作供电电压 5.5V
最小工作供电电压 3.3V
存储器类型 -
接口类型 3-Wire,Microwire,Serial
最大访问时间 -
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
包装方式 管装

AT93C46R-10SI-2.7厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT93C46R-10SI-2.7数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT93C46R-10SI-2.7 AT93C46R-10SI-2.7数据手册

AT93C46R-10SI-2.7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 0.7013 ¥ 5.926
库存: 0
起订量: 1200 增量: 1
交货地:
最小起订量为:1200
合计: ¥ 0
直接购买
加入购物车
