AT25160B-MAHL-T

产品描述: 16Kb (2K x 8) 2Kx8 1.8V EEPROM,Non-Volatile 5.5V 20MHz 80ns SPI 100Year DFN 贴片安装,黏合安装 2mm*3mm*530μm
供应商型号: AT25160B-MAHL-TTR-ND
供应商: Digi-Key
标准整包数: 5000

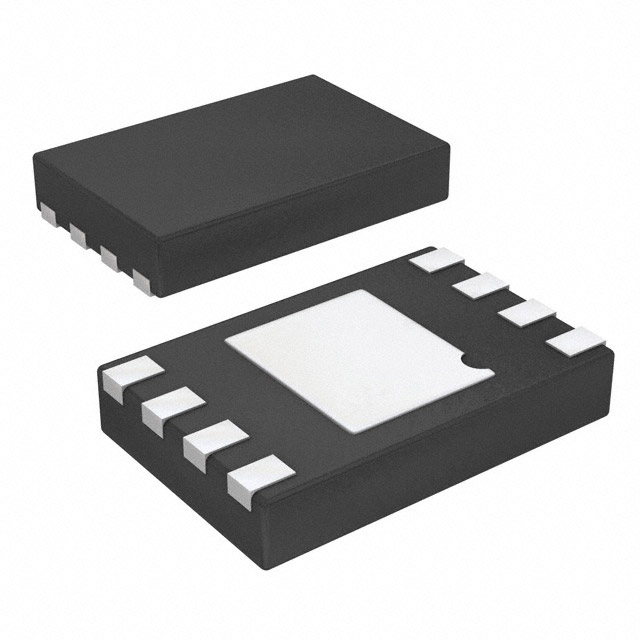

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT25160B-MAHL-T

AT25160B-MAHL-T概述

    #

    产品简介


    Atmel AT25080B/160B 是一款串行电可擦除可编程只读存储器(Serial Electrically Erasable Programmable Read-Only Memory,简称 EEPROM),具有8,192比特(1,024字节)或16,384比特(2,048字节)的存储容量,每个地址空间为8位。这些芯片非常适合应用于需要低功耗和低电压操作的工业及商业环境中。AT25080B/160B 提供多种封装选项,包括8引脚JEDEC SOIC、8引脚TSSOP、8引脚UDFN/XDFN、8球VFBGA和8球WLCSP。

    技术参数


    支持标准
    - SPI接口:兼容SPI模式0(0,0)和模式3(1,1)
    - 电压范围:支持1.8V至5.5V的低电压和标准电压操作
    - 时钟频率:最高可达20MHz(5V条件下)
    功率与电流
    - 供电电流:在5V下以20MHz运行时,读取状态下的电流为7.5mA至10mA;读写状态下的电流为4mA至10mA
    - 待机电流:在1.8V下,待机电流小于0.1μA;在5V下,待机电流为2μA至10μA
    物理参数
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C
    - 绝对最大额定值:在任一引脚上的电压相对于地电压为-1.0V至+7.0V
    可靠性
    - 耐久性:1,000,000次擦写循环
    - 数据保留:长达100年

    产品特点和优势


    AT25080B/160B 主要特点包括:
    - 支持多种SPI模式,适用于不同应用场景
    - 高可靠性,耐久性和数据保留时间长
    - 绿色包装,符合环保要求
    - 多种封装选项,满足不同的设计需求
    - 内置块写保护功能,提供灵活的数据保护
    这些特点使其在许多需要高可靠性和灵活性的应用场景中表现出色,如数据记录系统、工业自动化控制等。

    应用案例和使用建议


    应用案例
    AT25080B/160B 在多种应用场景中展现出色表现,例如在物联网设备中作为传感器数据存储器,在工业控制系统中用于配置数据存储等。
    使用建议
    - 在选择具体封装时,可根据实际空间限制和成本考虑来选择合适的封装形式。
    - 使用时应注意保持适当的电压和电流水平,避免超出绝对最大额定值。

    兼容性和支持


    AT25080B/160B 的串行接口设计使其能够轻松集成到现有的微控制器系统中,如6805和68HC11系列。Atmel公司还提供了详细的技术文档和支持服务,帮助开发者高效地使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查是否已正确执行WREN指令,并确认CS信号在读写周期中正确拉低和拉高 |
    | 数据读取错误 | 确认读取指令正确无误,并检查SCK和SI信号是否按规范进行 |
    | 写入数据丢失 | 确认WREN指令正确无误,并确保设备在写入过程中未被意外断电 |

    总结和推荐


    综上所述,Atmel AT25080B/160B 是一款高度可靠的EEPROM,适用于多种工业和商业应用。其强大的功能、卓越的性能和灵活的封装选项使其在市场上具有较高的竞争力。无论是数据记录还是控制系统的配置管理,这款产品都是理想的选择。因此,我强烈推荐使用Atmel AT25080B/160B 以实现高效、可靠的存储解决方案。

AT25160B-MAHL-T参数

参数
最大工作供电电压 5.5V
组织 2Kx8
输出使能访问时间 -
接口类型 SPI
存储容量 16Kb (2K x 8)
数据保留时长 100Year
最小工作供电电压 1.8V
最大访问时间 80ns
最大时钟频率 20MHz
存储器类型 EEPROM,Non-Volatile
编程电压 -
长*宽*高 2mm*3mm*530μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AT25160B-MAHL-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT25160B-MAHL-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT25160B-MAHL-T AT25160B-MAHL-T数据手册

AT25160B-MAHL-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.482 ¥ 4.0341
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 20170.5
