24C01CT-E/MS

产品描述: 1Kb (128 x 8) 4.5V~5.5V 128x8 4.5V EEPROM,Non-Volatile 5.5V 100KHz 3.5μs I2C 200Year MSOP-8 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: Q-24C01CT-E/MS
供应商: 期货订购
标准整包数: 2500

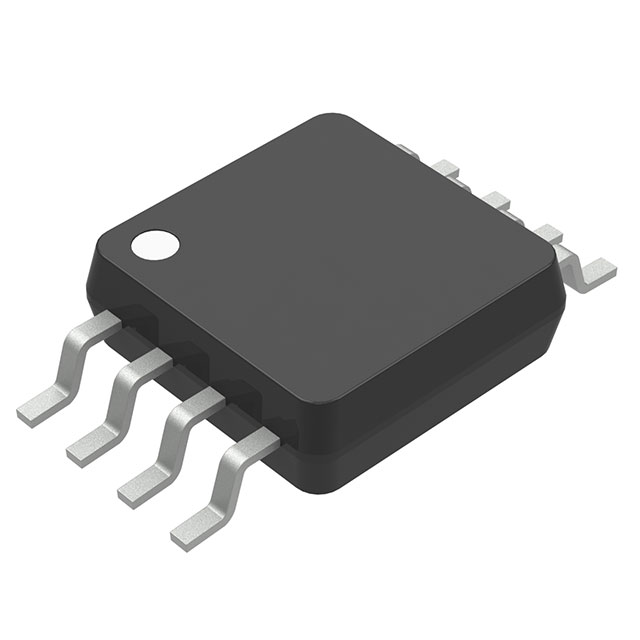

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24C01CT-E/MS

24C01CT-E/MS概述

    Microchip Technology Inc. 24C01C EEPROM Technical Overview

    1. 产品简介


    Microchip Technology Inc. 的24C01C是一款具有4.5V至5.5V电压范围的1K位串行电可擦除只读存储器(EEPROM)。该设备由一个128×8位的单块内存组成,通过两线串行接口(I²C)进行通信。它的低功耗设计允许最大静态电流仅为5μA,而活动电流为1mA,使其非常适合需要长时间稳定运行的应用场景。24C01C被广泛应用于工业控制、汽车电子、消费电子等领域。

    2. 技术参数


    - 供电范围:4.5V 至 5.5V
    - 读电流:1 mA
    - 待机电流:5 μA
    - 时钟频率:100 kHz 和 400 kHz
    - 总写入周期时间:1 ms
    - 数据保持时间:>200 年
    - 耐擦写次数:>1,000,000 次
    - 工作温度范围:工业级 (-40°C 至 +85°C),汽车级 (-40°C 至 +125°C)
    - 封装类型:8 引脚 PDIP、SOIC、TSSOP、DFN、TDFN、MSOP 及 6 引脚 SOT-23
    - 合规性:无铅且符合RoHS标准

    3. 产品特点和优势


    - 低功耗:静态电流和活动电流极低,非常适合电池供电系统。
    - 高可靠性:支持超过1百万次擦写操作,数据保持时间超过200年。
    - 噪声抑制:采用施密特触发输入以抑制噪声。
    - 灵活性:最多可以将八个24C01C设备级联起来,形成高达8K比特的连续EEPROM内存。
    - 多协议兼容:兼容100kHz和400kHz的I²C时钟信号,支持多种通信协议。

    4. 应用案例和使用建议


    - 工业控制:在自动化生产线中用于存储生产数据。
    - 汽车电子:适用于车载ECU的程序存储和更新。
    - 消费电子:适合于便携式设备中存储用户配置信息。
    使用建议:
    - 确保在连接到SDA和SCL总线上之前,每个24C01C设备的芯片选择引脚(A0、A1、A2)正确设置。
    - 使用适当的上拉电阻确保信号完整性。
    - 在使用过程中避免超出绝对最大额定值,如电压、电流等,以防止永久性损坏。

    5. 兼容性和支持


    - 兼容性:与I²C标准完全兼容,可以轻松与其他符合I²C标准的器件配合使用。
    - 技术支持:Microchip Technology Inc. 提供全面的技术支持和维护服务,包括文档资料、在线论坛、电子邮件和技术热线支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法响应 | 检查连接是否正确,确认地址设置是否正确。 |
    | 写入失败 | 检查是否有足够的写入周期余量,确认是否进行了ACK应答。|
    | 读取失败 | 确认设备已被选中,检查数据线是否正确配置。 |

    7. 总结和推荐


    Microchip Technology Inc. 24C01C EEPROM凭借其出色的低功耗设计、高可靠性和广泛的温度适应能力,非常适合在各种严苛环境中长期稳定运行。它提供了一种经济高效且功能强大的解决方案,值得推荐在工业、汽车和消费电子领域中广泛应用。如果您需要可靠的EEPROM解决方案,并且希望获得良好的技术支持,24C01C是一个明智的选择。

24C01CT-E/MS参数

参数
存储容量 1Kb (128 x 8)
最大访问时间 3.5μs
最大时钟频率 100KHz
最小工作供电电压 4.5V
存储器类型 EEPROM,Non-Volatile
编程电压 4.5V~5.5V
组织 128x8
数据保留时长 200Year
输出使能访问时间 -
接口类型 I2C
最大工作供电电压 5.5V
长*宽*高 3mm*3mm*850μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

24C01CT-E/MS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24C01CT-E/MS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24C01CT-E/MS 24C01CT-E/MS数据手册

24C01CT-E/MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 4.811
5000+ ¥ 4.528
7500+ ¥ 4.245
库存: 80000
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 12027.5
