KL5BPLC250WMP

产品分类: 以太网芯片
厂牌: MEGACHIPS
产品描述:
供应商型号: UNP-KL5BPLC250WMP
供应商: 海外现货
标准整包数: 1

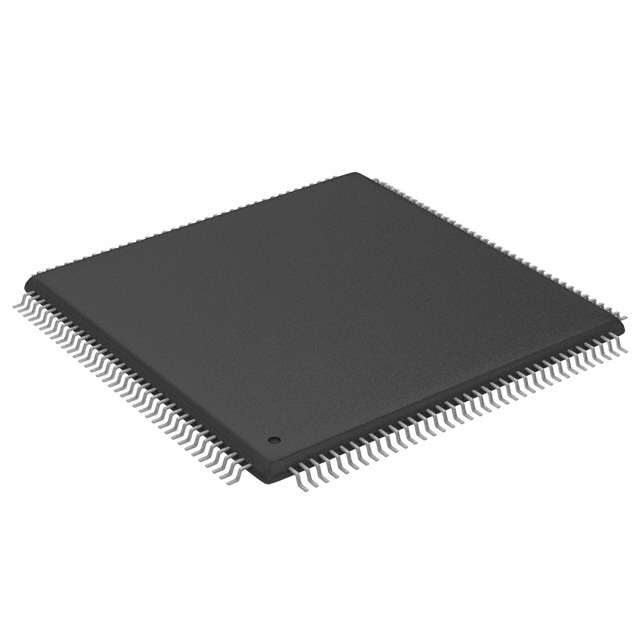

MEGACHIPS 以太网芯片 KL5BPLC250WMP

KL5BPLC250WMP概述

    KL5BPLC250WMP Multi-Hop Powerline Networking IC 技术手册

    产品简介


    MegaChips KL5BPLC250WMP 是一款单芯片宽带电力线通信(BPL)解决方案,基于 IEEE 1901 标准(HD-PLC)。它通过交流/直流电源线、同轴电缆和双绞线提供双向、基于IP的高速通信,适用于需要更宽频带、高鲁棒性、长距离通信、支持更多节点且高度安全的网络环境。该产品集成了物理层(PHY)和媒体访问控制层(MAC),使用高性能小波变换OFDM调制和高级前向纠错(FEC)机制,以实现可靠的数据传输。

    技术参数


    - 频率范围:2 MHz 至 28 MHz
    - 最大物理层速率:240 Mbps
    - 传输方案:小波变换OFDM
    - 子载波数量:432(不包括陷波滤波器时为360)
    - 支持调制方案:32-PAM 到 2-PAM
    - 错误纠正方案:LDPC-CC、Reed-Solomon 编码与解码/卷积编码+Viterbi 解码
    - 电源电压范围:
    - 外部供电电压:3.1 V 至 3.5 V
    - 内部供电电压:1.1 V 至 1.3 V
    - 最大功率消耗:700 mW
    - 工业级温度范围:-40°C 至 +85°C

    产品特点和优势


    KL5BPLC250WMP 的关键特点是支持多达1024个节点的多跳系统,这大大提升了网络的覆盖范围。此外,它具有超低功耗、内置PLL倍频器和合成器,支持AES-128加密,能够应对复杂的物联网需求。产品还具有强大的网络建设和优化功能,支持IPv4和IPv6协议,以及多种接口(如MII、RMII、Turbo-MII)。

    应用案例和使用建议


    KL5BPLC250WMP 可广泛应用于智能电网、智能家居、工业自动化等领域。例如,在智能电网中,它可以用于远程抄表和监控系统,通过电力线传输实时数据。建议用户在设计系统时充分考虑设备的工作温度范围和功耗要求,确保长期稳定运行。此外,针对不同国家和地区的要求,可以启用可选的子载波屏蔽功能以符合当地法规。

    兼容性和支持


    KL5BPLC250WMP 具有广泛的兼容性,可以与其他标准电力线通信设备无缝集成。制造商提供全面的技术支持和维护服务,确保用户能够顺利部署和维护系统。

    常见问题与解决方案


    - 问题:设备在极端温度条件下工作不稳定。
    - 解决方案:确保工作温度不超过125°C,并采取适当的散热措施。

    - 问题:传输速率低于预期。
    - 解决方案:检查电源电压是否在规定范围内,尝试优化线路阻抗匹配。

    - 问题:连接不稳定。
    - 解决方案:确认所有连接线正确无误,并确保设备接地良好。

    总结和推荐


    总体而言,KL5BPLC250WMP 是一款高性能、多功能的电力线通信解决方案,特别适合于需要复杂网络架构的应用场景。它的多重接入控制方法、强大错误校正能力和广泛的兼容性使其在市场上具备显著的竞争优势。鉴于其出色的性能和灵活的功能,强烈推荐用户在相关应用中采用此产品。

KL5BPLC250WMP参数

参数
数据速率 -
收发器数量 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KL5BPLC250WMP厂商介绍

MegaChips Corporation是一家日本半导体公司,专注于设计和制造高性能的模拟和混合信号集成电路。公司成立于1985年,总部位于东京,是全球领先的电源管理、显示驱动和接口解决方案供应商。

MegaChips的主要产品分为以下几类:
1. 电源管理:包括DC-DC转换器、LDO、电池管理等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 显示驱动:提供LCD、OLED等显示驱动芯片,服务于消费电子、医疗设备、车载显示等多个市场。
3. 接口解决方案:包括USB、HDMI、MIPI等高速接口芯片,应用于通信、计算机、消费电子等多个领域。

MegaChips的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的新产品。
2. 定制化服务:能够根据客户需求提供定制化的解决方案。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户支持:提供全方位的技术支持和售后服务,帮助客户快速解决问题。

KL5BPLC250WMP数据手册

厂牌 PDF简要描述 下载
MEGACHIPS 以太网芯片 MEGACHIPS KL5BPLC250WMP KL5BPLC250WMP数据手册

KL5BPLC250WMP封装设计

查看详情并下载
Symbol
Footprint
3D Model
