首页  >  产品百科  >  HLG-60H-20B

HLG-60H-20B

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 305V(AC) 89% Analog,PWM AC DC 转换器 60W 3A 1 12V 90V(AC) 12V~20V 底座安装 147.2mm*61.5mm*36.8mm
供应商型号: SCE-HLG-60H-20B
供应商: 海外现货
标准整包数: 1

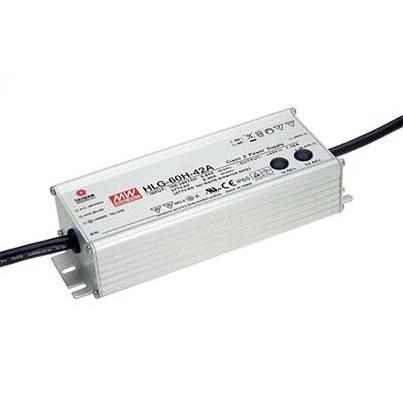

MEAN WELL/台湾明纬 LED驱动器 HLG-60H-20B

HLG-60H-20B概述

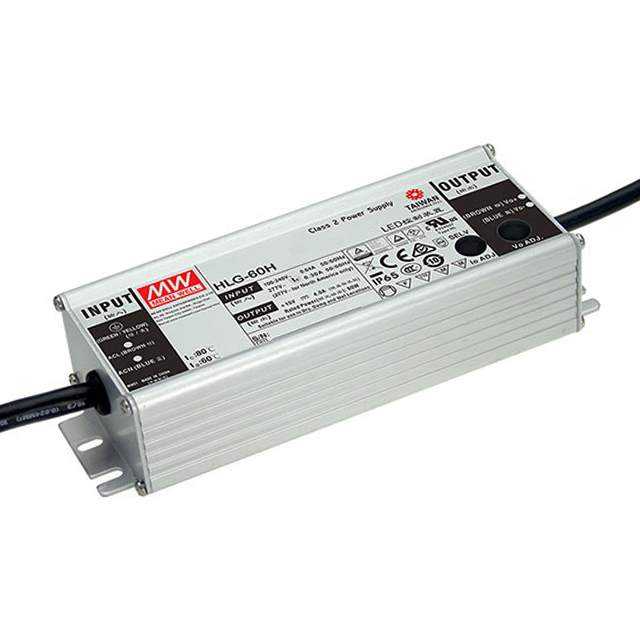

    # 60W Constant Voltage + Constant Current LED Driver HLG-60H系列技术手册解析

    产品简介


    60W 恒压恒流 LED 驱动器 HLG-60H 系列是一款高效的 LED 驱动解决方案,适用于室内和室外照明系统。该系列提供多种电压和电流输出配置,能够满足不同的照明需求。产品具有高效率(最高可达90.5%),能够在宽泛的输入电压范围内稳定运行,并具备广泛的温度适应性。

    技术参数


    输入参数
    - 输入电压范围:90 ~ 305VAC
    - 功率因数(典型值):0.64A / 115VAC,0.32A / 230VAC,0.3A / 277VAC
    - 输入频率范围:47 ~ 63Hz
    - 最大输入电流:55A(t = 265 s 测量)
    输出参数
    - 额定功率:60W
    - 输出电压范围:15V ~ 54V
    - 输出电流范围:0.78 ~ 4A
    - 效率(典型值):高达90.5%
    - 输出纹波与噪声(最大值):150mVp-p ~ 300mVp-p
    环境与保护
    - 工作温度范围:-40°C ~ +80°C
    - 工作湿度范围:20% ~ 95% 非冷凝
    - 存储温度范围:-40°C ~ +80°C,湿度同上
    - 保护功能:过电流、过电压、过温保护

    产品特点和优势


    HLG-60H 系列驱动器的主要优势在于其广泛的输出电压和电流调节范围,使它能够灵活应对各种 LED 照明需求。其高达90.5%的高效率,辅以无风扇设计,确保在自然对流条件下能够在极端温度环境下正常运行。此外,金属外壳及IP67/IP65防护等级使其适用于恶劣的工业环境。

    应用案例和使用建议


    应用案例
    - 室内外景观照明
    - 大型商业场所照明
    - 市政道路照明
    使用建议
    - 在启动照明系统时,应先检查接线和安装情况,确保安全合规。
    - 根据具体照明需求选择合适的型号,并根据制造商提供的配置指南进行调整。
    - 在极端气候条件下使用时,应注意温度和湿度变化对驱动器性能的影响。

    兼容性和支持


    HLG-60H 系列产品兼容多种标准和认证,如UL8750、CSA C22.2 No. 250.0-08等。制造商提供技术支持和售后服务,对于特定的应用场景可联系制造商获取进一步指导。

    常见问题与解决方案


    问题一:驱动器无法正常启动
    解决方案:检查输入电源和接线是否正确连接,确认负载是否在允许范围内。
    问题二:输出电压不稳定
    解决方案:确认电源输入是否在规定范围内,必要时可检查输入电容器是否故障。
    问题三:温度过高导致关机
    解决方案:确保良好的通风条件和散热措施,避免长时间过载运行。

    总结和推荐


    HLG-60H 系列驱动器以其高效率、宽工作温度范围和广泛的电压电流调节范围成为一款非常优秀的LED驱动解决方案。对于需要高性能、长寿命和高可靠性的应用场景来说,该系列产品是理想的选择。综上所述,强烈推荐使用该系列产品。

HLG-60H-20B参数

参数
输出电流 3A
最小输出电压 12V
功率 60W
输出数量 1
拓扑 AC DC 转换器
最大输入电压 305V(AC)
最大输出电压 12V~20V
最小输入电压 90V(AC)
调光方式 Analog,PWM
效率 89%
长*宽*高 147.2mm*61.5mm*36.8mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

HLG-60H-20B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 HLG-60H-20B HLG-60H-20B数据手册

HLG-60H-20B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 330.4814
5+ ¥ 319.4874
10+ ¥ 303.9858
20+ ¥ 292.9917
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 330.48
直接购买
加入购物车
