NPF-90D-12

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 90W, IP67, 可调光
供应商型号: ET-4206558
供应商: 海外现货
标准整包数: 1

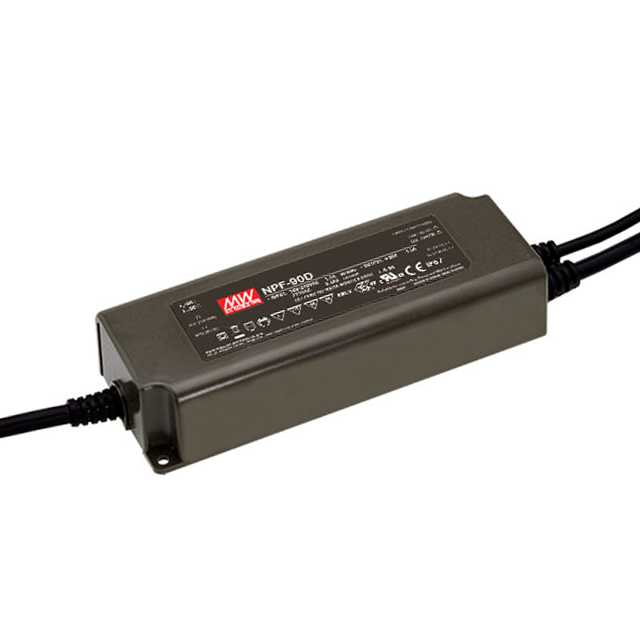

MEAN WELL/台湾明纬 LED驱动器 NPF-90D-12

NPF-90D-12概述

    NPF-90D 系列单输出LED驱动器

    1. 产品简介


    NPF-90D系列是一款90W恒流模式的LED驱动器,专为室内或室外安装提供稳定的电力供应。该驱动器具备高效能、长寿命及广泛的工作温度范围等特点,特别适用于LED面板灯、LED路灯、装饰照明及隧道照明等领域。

    2. 技术参数


    - 输出电压范围:12V、15V、20V、24V、30V、36V、42V、48V、54V
    - 频率范围:47 ~ 63Hz
    - 功率因数(典型值):≥0.98/115VAC, ≥0.96/230VAC, ≥0.94/277VAC(满载)
    - 效率(典型值):高达90.5%
    - 交流电流(典型值):115VAC时≤0.95A,230VAC时≤0.5A,277VAC时≤0.4A
    - 浪涌保护:符合EN61000-4-5标准
    - 防护等级:IP67
    - 工作湿度范围:20% ~ 95%RH非冷凝
    - 存储温度和湿度:-40℃ ~ +80℃, 10% ~ 95%RH
    - 使用寿命:>50000小时
    - 温升系数:±0.03%/℃(0℃ ~ 50℃)
    - 振动测试:10 ~ 500Hz, 5G持续12分钟/周期,72分钟内沿X、Y、Z轴各进行一次
    - 平均无故障时间(MTBF):916.7K小时(Telcordia SR-332)

    3. 产品特点和优势


    - 高效率:最高可达90.5%,确保能源利用最大化。
    - 长寿命:标称寿命超过50000小时,减少更换频率。
    - 宽电压输入范围:可在90VAC ~ 305VAC范围内稳定运行。
    - 防水防尘:达到IP67防护等级,适合户外使用。
    - 温度适应性强:工作温度范围广,适合多种环境。
    - 内置保护功能:包括短路保护、过热保护、浪涌保护等。

    4. 应用案例和使用建议


    NPF-90D系列广泛应用于LED面板灯、路灯、装饰灯、隧道灯等场合。例如,在室内商业照明项目中,它可用于驱动大型LED灯板,实现均匀明亮的照明效果;在户外路灯项目中,其防水设计使其能够在恶劣天气条件下正常运行。为了更好地发挥其性能,建议如下:
    - 保持通风良好:虽然具有良好的散热能力,但在封闭空间使用时仍需考虑通风情况。
    - 避免热源干扰:远离高温源以减少内部温度上升对效率的影响。
    - 连接正确:遵循手册中的接线图和电路设计指南,确保连接正确无误。

    5. 兼容性和支持


    NPF-90D系列支持多种LED模组,且通过了多项国际安全和EMC认证,如EN55015、EN61000-3-2 Class C等。厂商提供了详尽的技术支持和维护服务,用户可通过官方网站获取更多信息和技术文档。

    6. 常见问题与解决方案


    - Q: 驱动器启动时间较长
    - A: 检查供电电压是否稳定,确认没有外部因素影响启动时间。

    - Q: 输出电流不稳定
    - A: 检查负载是否符合要求,确认连接线路没有松动。
    - Q: 驱动器过热
    - A: 确认安装位置通风良好,避免放置于高温环境中。

    7. 总结和推荐


    NPF-90D系列作为一款高性能的LED驱动器,具有卓越的效率、长寿命和广泛的适用性,尤其适合需要高性能和可靠性的商用和工业应用。总体而言,该产品是市场上同类产品中的佼佼者,强烈推荐使用。
    以上内容根据技术手册提取并整理而成,详细信息请参考技术手册中的具体描述。

NPF-90D-12参数

参数
输出电流 7.5A
输出数量 1
最小输入电压 90V(AC)
最小输出电压 7.2V
拓扑 AC DC 转换器
最大输入电压 305V(AC)
最大输出电压 7.2V~12V
效率 88%
功率 90W
调光方式 Analog,PWM
长*宽*高 171mm*63mm*37.5mm
安装方式 底座安装
应用等级 工业级
零件状态 在售

NPF-90D-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 NPF-90D-12 NPF-90D-12数据手册

NPF-90D-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.2328 ¥ 373.7673
5+ $ 42.5362 ¥ 359.4305
10+ $ 41.6336 ¥ 351.8038
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 373.76
直接购买
加入购物车
