LDC-55

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 295V(AC) 90% Without Dimming AC DC 转换器 55W 1.6A 1 27V 180V(AC) 27V~56V 底座安装 320mm*30mm*21mm
供应商型号: SCE-LDC-55
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 LED驱动器 LDC-55

LDC-55概述

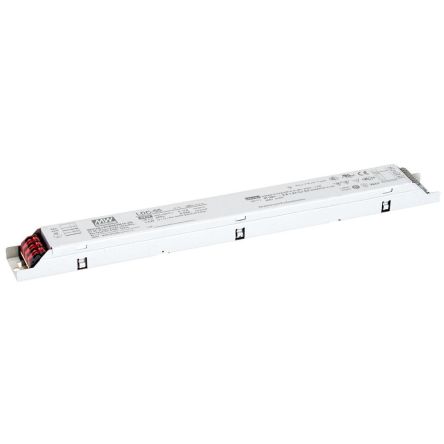

    55W Constant Power MODE Linear LED Driver LDC-55系列技术手册解析

    产品简介


    55W Constant Power MODE Linear LED Driver LDC-55系列是一款高性能的线性LED驱动器,适用于多种照明应用场合。它具备恒功率模式,能够在不同的电压和电流条件下稳定工作。广泛应用于商业照明、建筑照明以及室外照明等领域。

    技术参数


    以下是LDC-55系列的主要技术规格:
    | 参数 | 规格 |

    | 额定功率 | 55W |
    | 输出电流范围 | 500mA 至 1600mA(默认为500mA) |
    | 输入电压范围 | 180 ~ 295VAC |
    | 输出电压范围 | 27 ~ 56V |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数(典型值) | 230VAC负载50%时PF为0.95;277VAC负载75%时PF为0.9 |
    | 效率(典型值) | ≥90% |
    | 启动时间 | ≤500ms/230VAC |
    | 交流输入电流(典型值)| 0.35A/230VAC;0.25A/277VAC |
    | 浪涌电流(典型值) | <0.75mA/277VAC |
    | 安全标准 | 符合EN55015、EN61000-3-2 Class C、EN61000-3-3等 |
    | 电磁兼容性 | 符合EN61000-4-2至EN61000-4-11及EN61547 |
    | 工作温度范围 | -40 ~ +80℃ |
    | 工作湿度范围 | 20 ~ 95% RH 非冷凝 |
    | 储存温度范围 | -40 ~ +80℃,10 ~ 95% RH |
    | 温度系数 | ±0.03%/(0 ~ 60℃) |

    产品特点和优势


    1. 高效率:该产品具有高达90%的工作效率,确保了能源利用的最大化。
    2. 恒功率模式:能在不同的电压和电流条件下保持恒定输出功率,保证灯具亮度稳定。
    3. 宽电压输入范围:输入电压范围广,适应不同国家和地区的电网情况。
    4. 过温保护:具备过温保护功能,可自动关闭以防止损坏。
    5. 安全标准符合度高:符合多种国际标准,确保产品安全性。

    应用案例和使用建议


    应用案例:
    LDC-55系列可以用于商场、酒店、办公室等商业照明系统,以及户外大型广告牌等场景。通过其广泛的输入电压范围,这些灯具能够在不同电压环境下稳定工作,保证了整个系统的正常运行。
    使用建议:
    1. 安装位置:建议将驱动器安装在通风良好的环境中,以避免过热。
    2. 温度补偿:连接温度传感器(NTC终端),可根据周围环境温度自动调整输出电流,延长LED寿命。
    3. 电源设计:考虑到不同场景的需要,建议采用合适的电源设计方案,如在高湿度环境下需加强防水处理。

    兼容性和支持


    LDC-55系列兼容多种控制协议,包括DALI和三合一调光功能。产品由原厂提供完整的技术支持和维护服务,包括详细的安装手册和技术咨询等。

    常见问题与解决方案


    问题1:过温保护启动,驱动器无法工作
    - 解决方案:检查散热条件,如通风是否良好;如果散热正常仍无法解决,可能是驱动器内部故障,需联系技术支持。
    问题2:电源输入电流过大
    - 解决方案:检查连接线路是否正确,确认输入电压在规定的范围内;如仍有问题,请联系制造商的技术支持。

    总结和推荐


    LDC-55系列是一款高性能、高可靠性的线性LED驱动器,具备广泛的输入电压范围和高效的能量转换能力。在商业和工业应用中,它能够提供稳定的照明效果并延长灯具使用寿命。鉴于其优越的特性和较高的性价比,我们强烈推荐这一产品给寻求高品质照明解决方案的用户。
    以上是关于55W Constant Power MODE Linear LED Driver LDC-55系列的产品技术和使用指南。希望这些信息能帮助您更好地了解和使用该产品。如果您有任何疑问,欢迎随时联系我们。

LDC-55参数

参数
最大输出电压 27V~56V
输出数量 1
最小输出电压 27V
效率 90%
调光方式 Without Dimming
功率 55W
最大输入电压 295V(AC)
最小输入电压 180V(AC)
拓扑 AC DC 转换器
输出电流 1.6A
长*宽*高 320mm*30mm*21mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

LDC-55数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 LDC-55 LDC-55数据手册

LDC-55封装设计

查看详情并下载
Symbol
Footprint
3D Model
