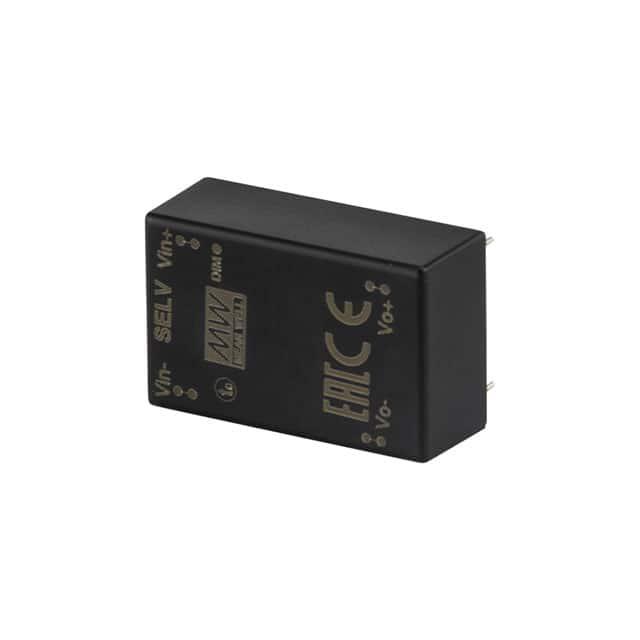

NLDD-1050H

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 59V 96% PWM Buck 1.05A 1 6V 10V 6V~52V 通孔安装 32.1mm*20.5mm*12.5mm
供应商型号: SCE-NLDD-1050H
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 LED驱动器 NLDD-1050H

NLDD-1050H概述


    产品简介


    NLDD-H 系列 是一款专为 LED 照明设计的高效能直流-直流(DC-DC)降压恒流驱动器。该系列驱动器采用集成电路(IC)技术,提供稳定且精确的电流输出,适用于多种照明场景。NLDD-H 系列产品包括多个型号,涵盖不同的电流范围,从而满足不同应用的需求。这些驱动器特别适合应用于工业照明、商业照明及一般通用照明等领域。

    技术参数


    - 输入电压范围:10 VDC ~ 56 VDC(最大 59 VDC)
    - 输出电压范围:6 VDC ~ 52 VDC
    - 输出电流范围:350 mA ~ 1400 mA
    - 效率:最高可达 96%,在全负载条件下达到 95%
    - 保护机制:具备短路保护、过温保护等功能
    - 温度系数:每摄氏度 ±0.03%
    - 工作环境:-40°C ~ +50°C,湿度 20% ~ 90% RH
    - 存储环境:-40°C ~ +85°C,湿度 10% ~ 95% RH
    - 振动测试:在 10 ~ 500 Hz 频率范围内承受 2G 加速度冲击
    - 封装尺寸:32.1 x 20.5 x 12.5 mm (1.26" x 0.8" x 0.49")
    - 重量:15.6 g (NLDD-H),18 g (NLDD-HW)
    - 输出电压:比输入电压低 4 V
    - 焊接温度:波峰焊 265°C(最大),手工焊接 390°C(最大)

    产品特点和优势


    NLDD-H 系列驱动器具有以下显著特点和优势:
    - 高效率:高达 96% 的满载效率,使得能源利用率更高。
    - 宽输入电压范围:可以适应不同的电源条件,增强了系统的灵活性。
    - 多型号选择:根据不同的电流需求提供多样化的选择,以满足各种应用场景。
    - 集成保护功能:内置短路保护和过温保护机制,提高了系统的可靠性和安全性。
    - 紧凑设计:小巧轻便的设计,便于安装和使用,同时提高了系统的散热性能。

    应用案例和使用建议


    应用场景:NLDD-H 系列驱动器广泛应用于工业、商业以及家用 LED 照明系统中。例如,在户外广告牌、室内商业照明、家庭灯饰等领域均有应用。这些应用要求驱动器能够在宽泛的工作条件下保持高效的运行。
    使用建议:
    - 安装位置:为了提高散热效果,建议将驱动器安装在通风良好的位置,避免高温环境。
    - 连接方式:按照技术手册中的接线图正确连接各个引脚,确保电路的安全性和稳定性。
    - 故障排除:如果遇到输出电流不稳定的问题,首先检查输入电压和负载情况;若问题仍然存在,则可能是内部组件损坏,需要更换新的驱动器。

    兼容性和支持


    NLDD-H 系列驱动器与其他符合标准的电子元器件高度兼容。此外,制造商提供了详细的使用手册和售后服务支持,包括三年质保期和专业的技术支持服务。如果需要额外的技术支持或维修服务,可联系制造商获取帮助。

    常见问题与解决方案


    1. 输出电流不稳
    - 解决方案:检查输入电压是否稳定,确认负载状态。如需进一步诊断,请联系技术支持团队。
    2. 驱动器过热
    - 解决方案:确保驱动器安装在通风良好、无阳光直射的位置。如果仍出现过热现象,可能需要减少负载或更换其他型号的产品。
    3. 启动延迟
    - 解决方案:检查输入电压是否达到启动要求。如果启动条件已经满足但仍有延迟,建议进行电路检查。

    总结和推荐


    综上所述,NLDD-H 系列驱动器是一款高度可靠且性能卓越的 LED 驱动器,适合在广泛的工业和商业环境中使用。其高效能、多功能性和易用性使其在市场上具有很高的竞争力。强烈推荐给那些寻求高性能、稳定可靠的 LED 驱动器的用户。

NLDD-1050H参数

参数
功率 -
最小输出电压 6V
拓扑 Buck
输出数量 1
最小输入电压 10V
调光方式 PWM
最大输出电压 6V~52V
效率 96%
输出电流 1.05A
最大输入电压 59V
长*宽*高 32.1mm*20.5mm*12.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NLDD-1050H数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 NLDD-1050H NLDD-1050H数据手册

NLDD-1050H封装设计

查看详情并下载
Symbol
Footprint
3D Model
