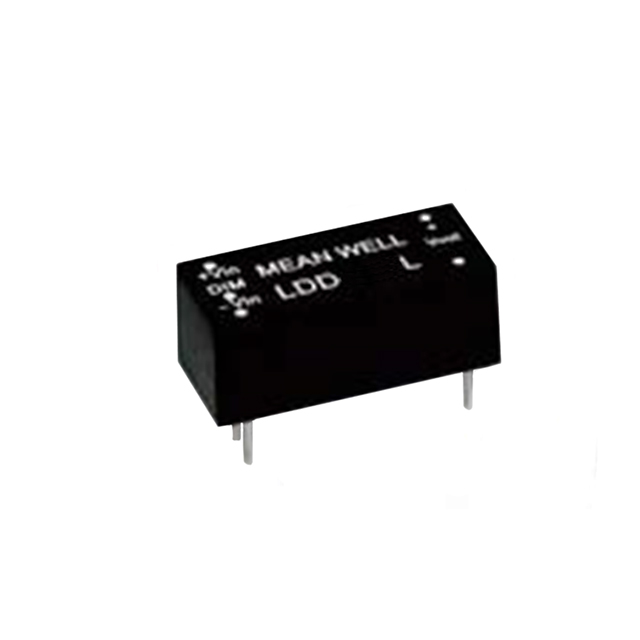

LDD-1500L

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 36V 95% PWM,Analog Buck 45W 1.5A 1 2V 6V 2V~30V DIP-24 通孔安装 31.8mm*20.3mm*12.2mm
供应商型号: MIK-LDD-1500L
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 LED驱动器 LDD-1500L

LDD-1500L概述


    产品简介


    DC-DC 恒流降压 LED 驱动器 LDD-L 系列是一款适用于多种工业和商业应用的高性能 LED 驱动器。该系列包括多个型号,如 LDD-300L 至 LDD-1500L,每种型号的电流范围和电压范围有所不同。这些驱动器主要用于控制 LED 的电流和电压,以确保其在不同负载下的稳定运行。它们广泛应用于照明系统、背光、汽车照明及各类指示灯等场合。

    技术参数


    常规技术规格
    - 电流范围:LDD-300L 至 LDD-700L:300mA 至 700mA;LDD-1000L 至 LDD-1500L:990mA 至 1500mA。
    - 电压范围:
    - 输入:LDD-300L 至 LDD-700L:9VDC 至 36VDC(部分型号为 9VDC 至 32VDC);LDD-1000L 至 LDD-1500L:6VDC 至 36VDC。
    - 输出:LDD-300L 至 LDD-700L:2VDC 至 32VDC(部分型号为 2VDC 至 28VDC);LDD-1000L 至 LDD-1500L:2VDC 至 30VDC。
    - 效率:满载时最高可达 95%,例如 LDD-300L 至 LDD-700L 和 LDD-1000L 至 LDD-1500L。
    工作环境参数
    - 工作温度范围:LDD-300L 至 LDD-700L:-40°C 至 +85°C(参照降额曲线);LDD-1000L 至 LDD-1500L:-40°C 至 +71°C(参照降额曲线)。
    - 工作湿度范围:20% 至 90% RH(无冷凝),部分型号稍有不同。
    - 存储温度范围:-55°C 至 +125°C,湿度范围 10% 至 95% RH。
    特殊功能
    - 温度系数:±0.03%/°C。
    - 振动耐受性:频率 10 Hz 至 500 Hz,2G 加速度,10 分钟/周期,每个轴向 60 分钟。
    - 最大操作壳温:100°C。
    - MTBF(平均无故障时间):最小值 1000 小时。

    产品特点和优势


    LDD-L 系列产品具有高效率和宽工作温度范围的优势,能够适应各种恶劣环境条件。特别是其高精度的电流调节能力和快速响应时间,使得该系列在各类工业应用中表现出色。同时,产品的紧凑设计和低功耗使其成为节省空间和能源的理想选择。

    应用案例和使用建议


    LDD-L 系列已广泛应用于多种场合,如工业照明、商业照明、汽车照明等。例如,在工业自动化环境中,通过合理配置 LDD-700L 型号,可以实现稳定的 LED 照明,保障系统的正常运行。对于使用该产品,建议进行详细的产品测试以确保最佳性能。特别是在低温环境下,需注意根据降额曲线调整工作参数,确保驱动器稳定运行。

    兼容性和支持


    LDD-L 系列产品通常与其他标准 LED 灯具和控制系统兼容。厂商提供详尽的技术支持文档,涵盖安装、调试、维护等方面的内容。此外,还可以获取到相关的培训和支持服务,以便更好地利用这些产品的功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致自动关闭 | 检查工作环境温度,确保不超过产品的工作温度范围。如果需要,增加散热措施。 |
    | LED 亮度不稳定 | 检查输入电源和负载是否稳定。确认连接线缆质量,并重新设置调节电位器。 |
    | PWM 信号无效 | 检查 PWM 信号的频率和幅值是否符合产品要求。 |

    总结和推荐


    综上所述,LDD-L 系列是工业和商业照明应用的理想选择。凭借其高效率、宽工作温度范围以及强大的稳定性,这些驱动器能够满足绝大多数环境下的需求。推荐在设计新的照明系统或升级现有系统时考虑使用 LDD-L 系列产品。

LDD-1500L参数

参数
最小输出电压 2V
拓扑 Buck
输出数量 1
效率 95%
输出电流 1.5A
调光方式 PWM,Analog
最大输出电压 2V~30V
最大输入电压 36V
功率 45W
最小输入电压 6V
长*宽*高 31.8mm*20.3mm*12.2mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

LDD-1500L数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 LDD-1500L LDD-1500L数据手册

LDD-1500L封装设计

查看详情并下载
Symbol
Footprint
3D Model
