首页  >  产品百科  >  LDD-350H-DA

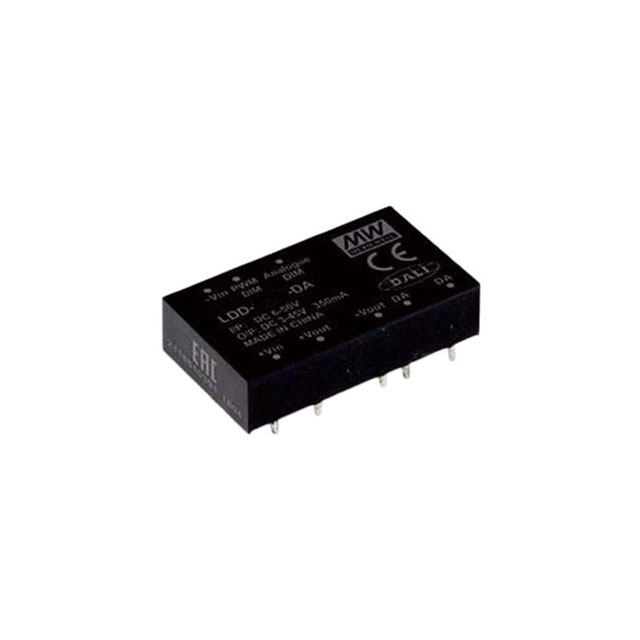

LDD-350H-DA

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 50V 95% PWM,Analog Buck 350mA 1 3V 6V 3V~45V 通孔安装 40.6mm*23.5mm*10.1mm
供应商型号: TW-LDD-350H-DA
供应商: 国内现货
标准整包数: 1

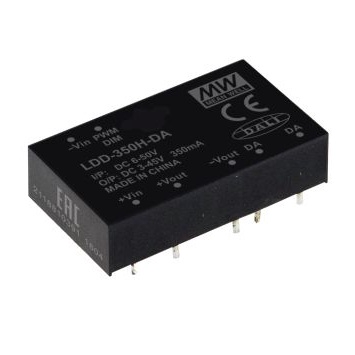

MEAN WELL/台湾明纬 LED驱动器 LDD-350H-DA

LDD-350H-DA概述

    LDD-H-DA 系列 DC-DC 恒流降压 LED 驱动器技术手册

    1. 产品简介


    LDD-H-DA 系列是专为 DALI(数字可寻址照明接口)设计的 DC-DC 恒流降压 LED 驱动器。这些驱动器旨在提供稳定且精确的电流控制,适用于多种照明应用场合,包括商业、工业和住宅照明项目。它们能有效管理输出电流,确保 LED 的稳定发光,即使输入电压波动也能保持输出恒定。

    2. 技术参数


    - 电流范围:LDD-350H (350mA),LDD-700H (700mA),LDD-1050H (1050mA),LDD-1400H (1400mA)
    - 电压范围:输入电压范围为 6 ~ 50VDC;输出电压范围为 3 ~ 45VDC
    - 电流精度:典型值为 ±5%(在 48VDC 输入时)
    - 效率:最大效率为 95%,满载时
    - 工作温度:-40°C 到 +85°C
    - 存储温度:-55°C 到 +125°C
    - 湿度:工作湿度为 20% 至 90% 非冷凝,存储湿度为 10% 至 95% 非冷凝
    - 振动测试:频率范围 10~500Hz,加速度 2G,每轴方向持续 10 分钟,总计 60 分钟
    - 封装重量:LDD-H-DA 约 18 克;LDD-H-WDA 约 23 克
    - 尺寸:40.6mm x 23.5mm x 10.1mm 或 1.6" x 0.93" x 0.40" (长x宽x高)

    3. 产品特点和优势


    - 高精度电流控制:通过精准的电流控制,确保 LED 稳定发光。
    - 宽输入电压范围:适应不同电源环境,提高通用性。
    - 高效率:最高可达 95%,在多种负载条件下表现出色。
    - 宽工作温度范围:可在极端环境下可靠运行。
    - 防振动设计:适合安装在振动环境中。
    - 超轻封装:采用环氧树脂(UL94-V0)封装材料,耐热耐潮。

    4. 应用案例和使用建议


    - 商业照明:适合用于办公室、商场等需要调光功能的场所。
    - 住宅照明:可用于家庭智能照明系统,支持无闪烁调光。
    - 工业照明:适用于工厂车间等大功率需求环境。
    - 使用建议:
    - 根据实际照明需求选择合适的电流等级。
    - 确保良好的散热措施以延长使用寿命。
    - 在设计灯具时,注意驱动器的输入电压与灯具的电压匹配。


    5. 兼容性和支持


    - 兼容性:与 DALI 控制器及其他标准照明设备兼容。
    - 厂商支持:提供详尽的技术文档和专业售后支持。

    6. 常见问题与解决方案


    - 问题 1:启动电压过低
    - 解决方案:检查输入电压是否在规定的启动电压范围内(4.2VDC 至 6VDC)。
    - 问题 2:PWM 调光不工作
    - 解决方案:确认 PWM 信号频率是否符合要求(200Hz),并检查信号线连接。
    - 问题 3:输出电流不稳定
    - 解决方案:检查电源输入是否稳定,必要时添加外部电容滤波。

    7. 总结和推荐


    LDD-H-DA 系列 DC-DC 恒流降压 LED 驱动器具有高度的稳定性和可靠性,适用于各种 LED 照明应用。其宽泛的工作温度范围和高效能使其成为商业和工业照明项目的理想选择。鉴于其出色的设计和广泛的应用场景,强烈推荐使用。

LDD-350H-DA参数

参数
调光方式 PWM,Analog
输出电流 350mA
最小输出电压 3V
输出数量 1
最小输入电压 6V
功率 -
效率 95%
最大输入电压 50V
最大输出电压 3V~45V
拓扑 Buck
长*宽*高 40.6mm*23.5mm*10.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LDD-350H-DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 LDD-350H-DA LDD-350H-DA数据手册

LDD-350H-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92
直接购买
加入购物车
