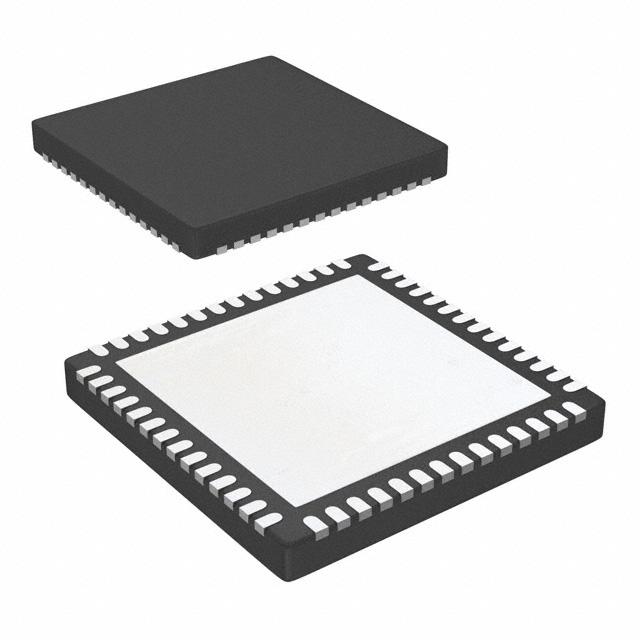

XR22802IL56-F

产品分类: 以太网芯片
厂牌: MAXLINEAR
产品描述: 4.4V 5.25V 480Mbps QFN 贴片安装 8mm*8mm*1mm
供应商型号: 1016-2039-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 以太网芯片 XR22802IL56-F

XR22802IL56-F概述

    XR22802 Hi-Speed USB to 10/100 Ethernet Bridge with 2 UARTs

    1. 产品简介


    XR22802 是一款高性能的 Hi-Speed USB 2.0 复合设备,集成了嵌入式集线器,具备五个下游功能:10/100 以太网 MAC 和 PHY、两个 UART、多功能 I2C 控制器和增强型专用 GPIO 实体 (EDGE) 控制器。该设备符合 USB 2.0 高速(480Mbps)和全速(12Mbps)规范,并提供全面的软件驱动程序支持。

    2. 技术参数


    - 输入电源电压: 4.4V 至 5.25V
    - 输出电源电压: 3.3V
    - 工作温度范围: -40°C 至 +85°C
    - 峰值差分输出电压 (100Base-TX): 950mV 至 1050mV (高),-950mV 至 -1050mV (低)
    - 信号幅度对称性: 98% 至 102%
    - 晶体或外部时钟输入频率: 25MHz ± 50 ppm
    - 数据速率:
    - UART: 最大数据率 15 Mbps,可配置 7、8 或 9 位数据长度
    - 以太网 MAC: 10Mbps/100Mbps,全双工和半双工模式
    - ESD 保护:
    - USB 数据引脚: ±15kV HBM
    - 其他引脚: ±8kV HBM

    3. 产品特点和优势


    - 集成 USB 2.0 PHY: 支持高速(480Mbps)和全速(12Mbps)传输。
    - 高可靠性: 符合 IEEE 802.3 规范,支持多种协议。
    - 增强型 UART: 最大数据率高达 15 Mbps,带有 1024 字节的发送和接收 FIFO 缓冲区。
    - 多功能 GPIO: 带有多达 32 个 GPIO 引脚,可配置为 PWM 生成器。
    - USB 悬挂、恢复和远程唤醒支持。

    4. 应用案例和使用建议


    - USB to Ethernet Dongles: 将 USB 接口转换为以太网接口,适用于便携式网络设备。
    - POS Terminals: 用于销售点终端的联网需求。
    - 测试仪器: 用于工业自动化测试系统,如工厂自动化和过程控制。
    - 使用建议:
    - 确保正确连接 VBUSSENSE 和 REXT 引脚,以确保电源和接地的良好连接。
    - 在高电流需求情况下,注意监视 LOWPWR# 引脚的状态,避免设备因电流过大而被禁用。

    5. 兼容性和支持


    - 兼容性: 兼容 USB CDC-ECM 和 CDC-ACM 协议,可与多种操作系统和设备配合使用。
    - 支持: 提供适用于 Windows XP、Vista、7、8、8.1 和 10 的定制软件驱动程序,同时也支持 Windows CE 6.0 和 Linux。

    6. 常见问题与解决方案


    - 问题 1: 设备在高电流需求下被禁用。
    - 解决办法: 监视 LOWPWR# 引脚状态,确保电源输入在允许范围内。
    - 问题 2: 数据传输不稳定。
    - 解决办法: 检查连接线缆,确保所有引脚正确连接,并优化 FIFO 缓冲区设置。

    7. 总结和推荐


    XR22802 以其集成度高、功能强大和灵活性强的特点,在多个领域具有广泛的应用前景。其高性能和可靠性使其成为工业自动化、测试仪器和便携式网络设备的理想选择。我们强烈推荐此设备给需要高速、高效 USB 转以太网解决方案的用户。

XR22802IL56-F参数

参数
最小工作供电电压 4.4V
数据速率 480Mbps
收发器数量 -
最大工作供电电压 5.25V
长*宽*高 8mm*8mm*1mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘
