首页  >  产品百科  >  XRT8001ID-F

XRT8001ID-F

产品分类: 时钟发生器
厂牌: MAXLINEAR
产品描述: 2 1 3.3V 5V 32.7MHz 无 SOP 贴片安装 11.55mm(长度)*7.5mm(宽度)
供应商型号: S-XRT8001ID-F
供应商: Future
标准整包数: 41

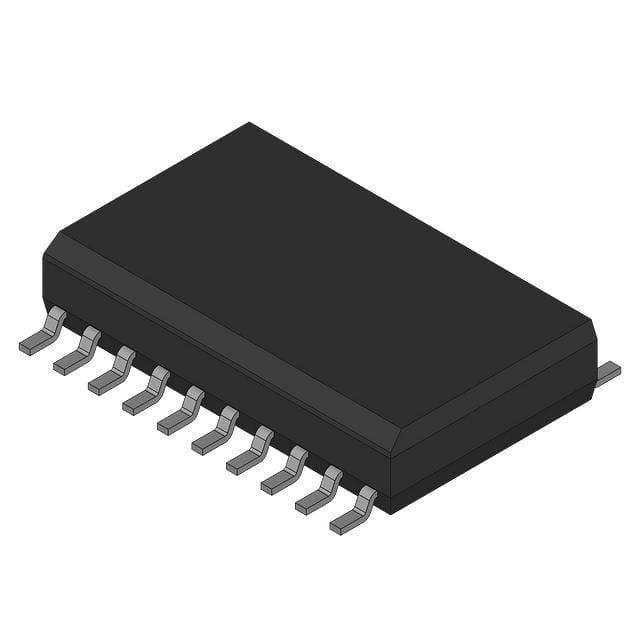

MAXLINEAR 时钟发生器 XRT8001ID-F

XRT8001ID-F概述


    产品简介


    XRT8001 WAN Clock
    XRT8001 WAN Clock 是一款双相锁相环芯片,专为同步时钟在广域网系统中的应用而设计。它能够生成两个非常低抖动的输出时钟信号,以确保网络通信系统的稳定性和可靠性。主要应用于 T1 和 E1 系统,适合用于多种电信设备,如帧中继接入设备、基本速率和主速率 ISDN 设备、路由器及终端设备等。

    技术参数


    - 输出频率范围:从 8kHz 到 16.384MHz。
    - 参考输入:1.54MHz(T1)、2.048MHz(E1)、8kHz、56kHz 或 64kHz。
    - 锁定检测:通过 LOCKDET 输出指示PLL是否锁定。
    - 操作模式:支持六种不同的工作模式,包括前向/主模式、后向/主模式、分数T1/E1 后向/主模式、E1到T1前向/主模式、高速后向模式和从模式。
    - 电源电压:支持 3.3V 或 5V。
    - 温度范围:-40°C 至 +85°C。
    - 封装形式:18引脚PDIP 或 18引脚JEDEC SOIC。

    产品特点和优势


    XRT8001 WAN Clock 拥有多项独特功能,使其在市场上具有显著的竞争优势:
    - 双相锁相环:集成预编程的乘法器和除法器,方便配置。
    - 灵活的频率转换:内置了流行的通信系统频率转换。
    - 低功耗:仅需 40-100mW 的功率。
    - 高稳定性:支持在广泛的温度范围内运行。
    - 多功能输出:可输出 8kHz 和 64kHz 的同步信号。
    - 易用性:支持串行接口控制,简化系统集成。

    应用案例和使用建议


    应用案例:
    - 在T1/E1访问设备中作为数字信号单元(DSU)和通道服务单元(CSU)。
    - 作为帧中继接入设备(FRAD),提供稳定的时钟源。
    - 在ISDN路由器中作为内部定时发生器。
    使用建议:
    - 在使用前,建议详细阅读数据手册并确保正确连接所有引脚。
    - 确保参考时钟输入符合规范,避免时钟频率不匹配引起的问题。
    - 配置适当的频率转换和锁定检测,以保证系统同步性能。

    兼容性和支持


    - 兼容性:与XRT8000管脚兼容,方便替代升级。
    - 支持和服务:EXAR公司提供详尽的技术文档和在线技术支持,用户可以随时获取帮助。

    常见问题与解决方案


    - 问题1:无法识别锁定状态。
    - 解决方案:检查 LOCKDET 输出是否正确配置,并确认参考时钟输入是否正常。
    - 问题2:输出时钟频率不稳定。
    - 解决方案:调整PLL参数,确保参考时钟输入稳定,且符合规定的频率范围。
    - 问题3:时钟信号出现异常。
    - 解决方案:检查电路连接,特别是 FIN 引脚的输入是否正确。

    总结和推荐


    XRT8001 WAN Clock 是一款高度集成的时钟芯片,具备高性能、低功耗和广泛的温度适应性。它在多种电信应用中表现优异,特别是在广域网和时钟同步方面。如果您正在寻找一个可靠且高效的时钟解决方案,XRT8001将是理想的选择。我们强烈推荐使用该产品,尤其是在电信基础设施建设中。

XRT8001ID-F参数

参数
最大输出频率 -
输入信号类型 -
最大占用比 -
差分 - 输入:输出
典型供电电流 -
电路数 1
最大输入频率 32.7MHz
输出信号类型 -
输出数量 2
最大工作供电电压 5V
最小工作供电电压 3.3V
长*宽*高 11.55mm(长度)*7.5mm(宽度)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

XRT8001ID-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRT8001ID-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 时钟发生器 MAXLINEAR XRT8001ID-F XRT8001ID-F数据手册

XRT8001ID-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
