88E1548-A1-BAM2C000

产品分类: 以太网芯片
厂牌: MARVELL
产品描述: 4 1.05V 10Mbps,100Mbps,1Gbps TFBGA-196 贴片安装
供应商型号: 88E1548-A1-BAM2C000
供应商: 国内现货
标准整包数: 1000
MARVELL 以太网芯片 88E1548-A1-BAM2C000

88E1548-A1-BAM2C000概述

    Alaska® 88E1545/88E1543/88E1548 Integrated 10/100/1000 Mbps Energy Efficient Ethernet Transceiver

    1. 产品简介


    Alaska® 88E1545/88E1543/88E1548是一款高性能的四端口千兆以太网收发器。该系列芯片集成了四个独立的千兆以太网收发器,可以实现1000BASE-T(全双工/半双工)和100BASE-TX(全双工/半双工)以太网,以及10BASE-T(全双工/半双工)以太网,支持CAT 5、CAT 3、CAT 4和CAT 5电缆。它广泛应用于网络交换机、路由器、服务器和其他高速通信设备中。

    2. 技术参数


    以下是Alaska® 88E1545/88E1543/88E1548的技术参数:
    - 传输速率: 支持10/100/1000 Mbps
    - 物理层接口:
    - QSGMII:Quad-Serial Gigabit Media Independent Interface
    - SGMII:Single Serial Gigabit Media Independent Interface
    - 电源管理:
    - 支持低功耗模式,每个端口消耗400 mW
    - 工作温度范围: -40°C至+85°C
    - 时钟选项: 25 MHz, 125 MHz, 156.25 MHz
    - 参考时钟选项: 支持时钟级联最多两个下游设备
    - 信号处理: 支持PAM5、8B/10B、4B/5B、MLT-3、NRZI和Manchester编码/解码
    - 自适应功能: 自动MDI/MDIX转换,自动极性校正
    - 封装形式:
    - 88E1545和88E1543: 14x20 mm 128-Pin LQFP with EPAD

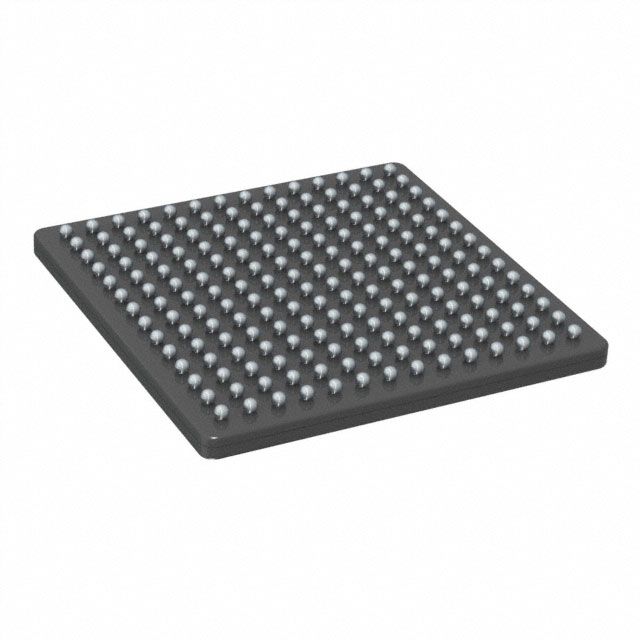

    - 88E1548: 15x15 mm 196-Pin TFBGA

    3. 产品特点和优势


    - 能效高: 支持IEEE 802.3az标准的能源效率以太网(EEE),提供较低的功耗。
    - 灵活的接口配置: 支持多种操作模式,包括QSGMII、SGMII和铜/光纤混合模式,适用于不同的应用需求。
    - 集成功能: 集成的MDI终端电阻和电容器简化了PCB设计并降低了成本。
    - 故障检测: 内置先进的虚拟电缆测试(VCT)功能,用于故障检测和高级电缆性能监控。
    - 自动媒体检测: 支持自动MDI/MDIX转换和自动媒体检测,方便安装和降低成本。
    - 高可靠性: 在嘈杂环境中仍能实现稳健的数据恢复和错误纠正。

    4. 应用案例和使用建议


    - 网络交换机和路由器: 作为高性能的多端口千兆以太网收发器,适用于构建大规模数据中心和企业网络。
    - 服务器: 支持多种高速接口,提高服务器内部通信效率。
    - 远程接入点: 用于需要低功耗和紧凑设计的应用场景,例如无线接入点和工业控制系统。
    - 使用建议: 根据具体应用场景选择合适的操作模式,合理利用其低功耗和自动媒体检测功能,确保设备稳定运行。

    5. 兼容性和支持


    - 兼容性: 支持QSGMII和SGMII接口,可与各种MAC/Switch设备无缝连接。
    - 技术支持: Marvell公司提供详尽的技术文档和支持服务,帮助用户快速上手并解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 设备出现CRC错误怎么办?
    - A: 检查链路是否正常,尝试重启设备或更换物理层接口。
    - Q: 设备无法检测到正确的媒体类型怎么办?
    - A: 确保正确配置了媒体接口类型,并且设备处于正确的操作模式下。
    - Q: 如何减少功耗?
    - A: 启用设备的低功耗模式,根据实际需求选择合适的工作模式。

    7. 总结和推荐


    Alaska® 88E1545/88E1543/88E1548凭借其高效能、灵活的接口配置、集成的功能和高可靠性,成为网络设备制造商的首选之一。其低功耗设计特别适合对能耗敏感的应用场景。因此,强烈推荐给需要高性能、低功耗的网络设备设计师和系统集成商。

88E1548-A1-BAM2C000参数

参数
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 4
最大工作供电电压 1.05V
最小工作供电电压 -
通用封装 TFBGA-196
安装方式 贴片安装
零件状态 在售
包装方式 托盘

88E1548-A1-BAM2C000厂商介绍

Marvell Technology Group Ltd.(简称Marvell)是一家全球领先的半导体公司,专注于提供高速、高效率的集成电子系统解决方案。Marvell成立于1995年,总部位于美国加州,在全球多个国家和地区设有研发中心和办事处。

Marvell的主营产品主要分为以下几类:

1. 存储解决方案:包括硬盘驱动器(HDD)、固态硬盘(SSD)和企业级存储解决方案,广泛应用于数据中心、云计算和企业存储市场。

2. 网络通信:提供以太网交换机、无线通信和网络处理器等产品,服务于数据中心、企业网络和宽带通信市场。

3. 移动与计算:包括移动处理器、图形处理器和多媒体处理器等,应用于智能手机、平板电脑和个人电脑等移动设备。

4. 物联网(IoT):提供低功耗、高性能的微控制器和通信芯片,服务于智能家居、工业自动化和智慧城市等物联网领域。

Marvell的优势在于其强大的技术创新能力和丰富的产品线。公司在高速数据传输、信号处理和系统集成方面拥有深厚的技术积累,能够为客户提供高性能、低功耗的解决方案。此外,Marvell在全球范围内拥有广泛的客户基础和合作伙伴,能够快速响应市场需求,为客户提供定制化的产品和服务。

88E1548-A1-BAM2C000数据手册

厂牌 PDF简要描述 下载
MARVELL 以太网芯片 MARVELL 88E1548-A1-BAM2C000 88E1548-A1-BAM2C000数据手册

88E1548-A1-BAM2C000封装设计

查看详情并下载
Symbol
Footprint
3D Model
