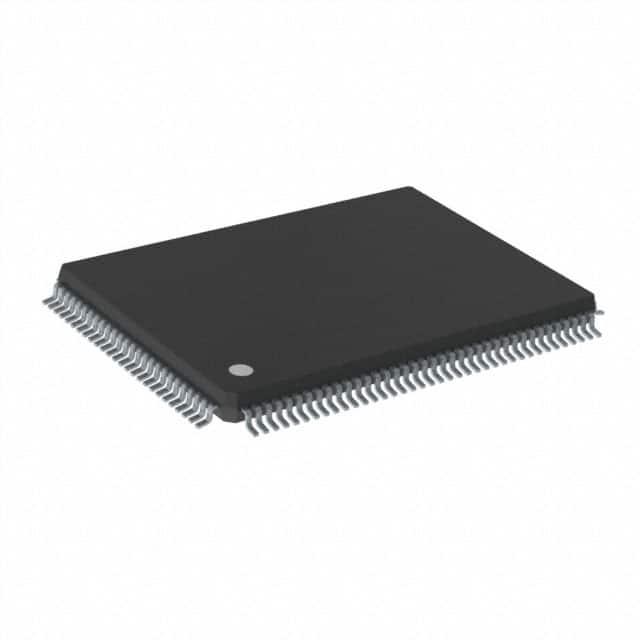

88E1543-A1-LKJ2C000

产品分类: 以太网芯片
厂牌: MARVELL
产品描述: 4 1.05V 10Mbps,100Mbps,1Gbps LQFP-128 贴片安装 20mm(长度)*14mm(宽度)
供应商型号: 14M-88E1543-A1-LKJ2C000
供应商: 云汉优选
标准整包数: 1
MARVELL 以太网芯片 88E1543-A1-LKJ2C000

88E1543-A1-LKJ2C000概述

    # Marvell Alaska® 88E1545/88E1543/88E1548 产品技术概述

    产品简介


    Marvell Alaska® 88E1545/88E1543/88E1548 是一款高度集成的千兆以太网收发器芯片系列,专门设计用于支持10/100/1000 Mbps的高效能以太网通信。它适用于广泛的领域,包括企业网络、工业自动化系统、数据中心及嵌入式设备等。此系列产品为单芯片设计,集成了四个独立的千兆以太网物理层(PHY)模块,支持多种接口标准,如10BASE-T、100BASE-TX 和 1000BASE-T。
    此款收发器的核心功能是通过CAT 5及以上级别的双绞线电缆实现高性能的数据传输。此外,其具备IEEE 802.3az标准定义的“能源效率以太网”(EEE)能力,能够在空闲状态下显著降低功耗,符合绿色计算的趋势。产品采用先进的混合信号处理技术,确保在高噪声环境中提供卓越的性能表现。

    技术参数


    以下是Marvell Alaska 88E1545/88E1543/88E1548的关键技术规格:
    | 参数类别 | 88E1545 | 88E1543 | 88E1548 |
    ||
    | 端口数量 | 4个 | 4个 | 4个 |
    | 操作模式 | QSGMII (System to Copper) | SGMII to Copper / Fiber | Quad Mode支持铜缆/光纤自动检测 |
    | 参考时钟频率 | 25 MHz / 125 MHz / 156.25 MHz | 支持多种 | 同上 |
    | 最大功耗 | 400mW/端口 | 400mW/端口 | 400mW/端口 |
    | 接口支持 | QSGMII / SGMII | SGMII / Auto-media Copper/Fiber | Quad-mode支持SGMII/Fiber |
    | 支持速率 | 10/100/1000 Mbps | 同上 | 同上 |
    | 协议支持 | IEEE 802.3az | 同上 | 同上 |
    | 封装形式 | 14 x 20 mm 128-pin LQFP | 同上 | 15 x 15 mm 196-pin TFBGA |
    | 供电电压 | 3.3V ±5% | 同上 | 同上 |

    产品特点和优势


    独特功能
    1. 低功耗设计:支持EEE标准,能够根据网络流量自动调整功耗,大幅减少能源消耗。
    2. 高度集成化:内置了MDI终端电阻和电容,简化了电路板布局,同时降低了成本。
    3. 多功能支持:支持QSGMII、SGMII和Auto-media模式,可灵活适应不同的硬件架构。
    4. 虚拟电缆测试(VCT):提供实时电缆诊断功能,帮助快速定位并解决问题。
    市场竞争力
    此系列芯片不仅在性能方面表现出色,还通过高集成度和低功耗特性,在企业级和工业级市场具有明显的竞争优势。其多模操作能力使其能够满足多样化的应用场景需求。

    应用案例和使用建议


    应用场景
    1. 企业网络交换机:通过QSGMII接口直接连接MAC芯片,简化设备间连接。
    2. 工业控制设备:支持100BASE-FX光纤接口,适合长距离数据传输场景。
    3. 智能家居网关:集成MDI终端功能,降低了外围元件数量,提高整体可靠性。
    使用建议
    1. 优化电源管理:合理配置EEE模式,确保在高负载时能保持稳定性能,而在低负载时节约能源。
    2. 关注电缆质量:结合VCT工具定期检查电缆状态,避免因老化或损坏导致故障。
    3. 注意散热设计:尽管功耗较低,但在高密度部署环境下仍需考虑适当散热措施。

    兼容性和支持


    兼容性
    该系列芯片与主流的MAC控制器完全兼容,并且支持多种物理接口标准(如RJ45和SFP)。此外,Marvell提供全面的技术文档和开发工具包,便于工程师快速完成产品设计。
    厂商支持
    Marvell为其客户提供长期的技术支持服务,包括软件驱动程序更新、固件升级以及客户反馈渠道。这为产品的长期稳定运行提供了可靠保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED指示灯异常闪烁 | 检查LED设置寄存器是否正确配置 |
    | 自动协商失败 | 确认双方设备的速率和模式一致 |
    | 传输丢包 | 调整设备的工作温度和电源稳定性 |

    总结和推荐


    Marvell Alaska 88E1545/88E1543/88E1548系列芯片凭借其高效的能量管理、强大的兼容性和丰富的功能特性,成为构建现代网络基础设施的理想选择。无论是企业网络还是工业应用,这款芯片都能提供卓越的性能和稳定性。我们强烈推荐此产品用于需要高性能和低功耗的场景。

88E1543-A1-LKJ2C000参数

参数
收发器数量 4
最大工作供电电压 1.05V
最小工作供电电压 -
数据速率 10Mbps,100Mbps,1Gbps
长*宽*高 20mm(长度)*14mm(宽度)
通用封装 LQFP-128
安装方式 贴片安装
零件状态 在售
包装方式 托盘

88E1543-A1-LKJ2C000厂商介绍

Marvell Technology Group Ltd.(简称Marvell)是一家全球领先的半导体公司,专注于提供高速、高效率的集成电子系统解决方案。Marvell成立于1995年,总部位于美国加州,在全球多个国家和地区设有研发中心和办事处。

Marvell的主营产品主要分为以下几类:

1. 存储解决方案:包括硬盘驱动器(HDD)、固态硬盘(SSD)和企业级存储解决方案,广泛应用于数据中心、云计算和企业存储市场。

2. 网络通信:提供以太网交换机、无线通信和网络处理器等产品,服务于数据中心、企业网络和宽带通信市场。

3. 移动与计算:包括移动处理器、图形处理器和多媒体处理器等,应用于智能手机、平板电脑和个人电脑等移动设备。

4. 物联网(IoT):提供低功耗、高性能的微控制器和通信芯片,服务于智能家居、工业自动化和智慧城市等物联网领域。

Marvell的优势在于其强大的技术创新能力和丰富的产品线。公司在高速数据传输、信号处理和系统集成方面拥有深厚的技术积累,能够为客户提供高性能、低功耗的解决方案。此外,Marvell在全球范围内拥有广泛的客户基础和合作伙伴,能够快速响应市场需求,为客户提供定制化的产品和服务。

88E1543-A1-LKJ2C000数据手册

厂牌 PDF简要描述 下载
MARVELL 以太网芯片 MARVELL 88E1543-A1-LKJ2C000 88E1543-A1-LKJ2C000数据手册

88E1543-A1-LKJ2C000封装设计

查看详情并下载
Symbol
Footprint
3D Model
