6331G4

产品分类: 刀片式电源连接器
厂牌: ANDERSON POWER
产品描述: Anderson Power Products SB50系列 电池连接器, 2路, 额定600 V 50.0A, 公插, 黑色
供应商型号: 6331G4
供应商: 国内现货
标准整包数: 1

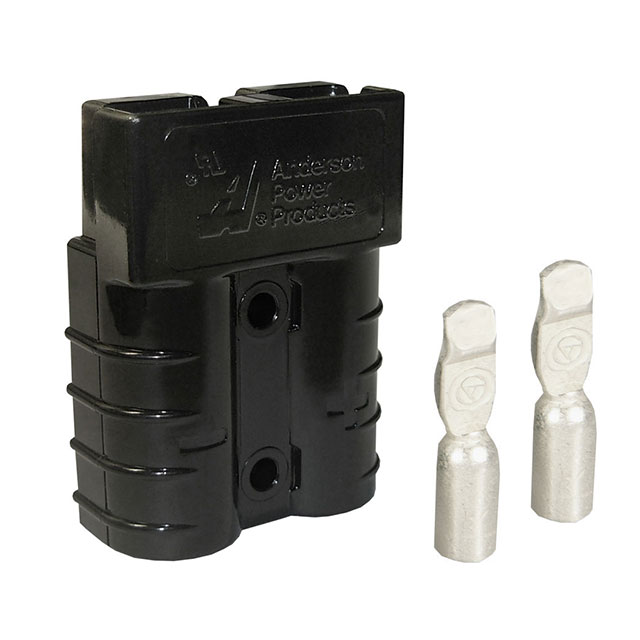

ANDERSON POWER 刀片式电源连接器 6331G4

6331G4概述

    SB® 50 Connectors: 高效能直流电源分配和电池连接解决方案

    1. 产品简介


    SB® 50连接器是直流电源分配和电池连接领域的标杆产品,适用于需要高电流容量的应用场合。这些连接器起源于1953年Anderson™的设计,至今仍保持行业标准。它们主要用于电力系统、工业自动化、新能源汽车等领域。

    2. 技术参数


    - 电流等级:最高可承受120安培的电流(UL 1977认证)。
    - 电压等级:交流/直流600伏特(UL 1977认证)。
    - 接触电阻:平均值为0.200毫欧姆(1/4英寸长的6 AWG电线)。
    - 操作温度:标准版-20°C至105°C,化学耐受版-40°C至105°C。
    - 接线范围:16至6 AWG(1.5至13.3平方毫米)。
    - 机械特性:具有10,000次插拔循环寿命(银镀层)。
    - 防护等级:符合IP64的环境密封要求。
    - 其他:UL认证可热插拔(最大50安培)。

    3. 产品特点和优势


    - 低阻抗银或锡镀铜接触点:提高电气性能,适用于电池或其他需频繁断开电路的应用。
    - 多用途连接系统:适用于导线、印刷电路板(PCB)和汇流条连接。
    - 机械钥匙设计:确保正确配对,避免错误连接。
    - 耐用性:化学耐受材料延长使用寿命,适合恶劣环境。
    - 易于安装:配备T型手柄或A型框架手柄,便于插拔。

    4. 应用案例和使用建议


    - 应用案例:太阳能光伏系统、电动叉车、电动车充电站等。
    - 使用建议:
    - 确保在插入和拔出连接器时,使用提供的T型或A型手柄,以减轻手动操作的负担。
    - 在恶劣环境下使用时,建议采用化学耐受版本,以提高耐用性和可靠性。
    - 在高电流应用中,应根据手册中的图表计算合适的电缆尺寸,避免过载风险。

    5. 兼容性和支持


    - 兼容性:SB® 50连接器与相同型号的其他连接器完全兼容,无论颜色如何。此外,该系列提供多种颜色编码以防止误配。
    - 支持和维护:厂商提供详尽的技术文档和配件支持,包括各种工具、手柄和环保套件。此外,厂商还提供详细的安装和使用指南。

    6. 常见问题与解决方案


    - 问题1:无法牢固插入连接器。
    - 解决方法:检查接线端子是否正确安装,并确认是否使用正确的压接工具。
    - 问题2:连接器在高温环境下失效。
    - 解决方法:更换为化学耐受版的连接器,并确保在设计中考虑适当的散热措施。
    - 问题3:连接器接触不良。
    - 解决方法:检查接触点是否有氧化或污垢,清洁后重新安装。

    7. 总结和推荐


    SB® 50连接器是一款高性能、多功能的直流电源分配和电池连接解决方案。其显著的优点在于广泛的电流承载能力、高可靠性以及多用途的适用性。无论是工业应用还是新能源领域,SB® 50都是理想的选择。强烈推荐此产品给需要高可靠性的电源解决方案的用户。

6331G4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6331G4厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

6331G4数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 刀片式电源连接器 ANDERSON POWER 6331G4 6331G4数据手册

6331G4封装设计

查看详情并下载
Symbol
Footprint
3D Model
