首页  >  产品百科  >  943-BK

943-BK

产品分类: 刀片式电源连接器
厂牌: ANDERSON POWER
产品描述: Conn Housing RCP 2 POS Crimp ST Cable Mount Yellow
供应商型号: ET-2949157
供应商: 海外现货
标准整包数: 1

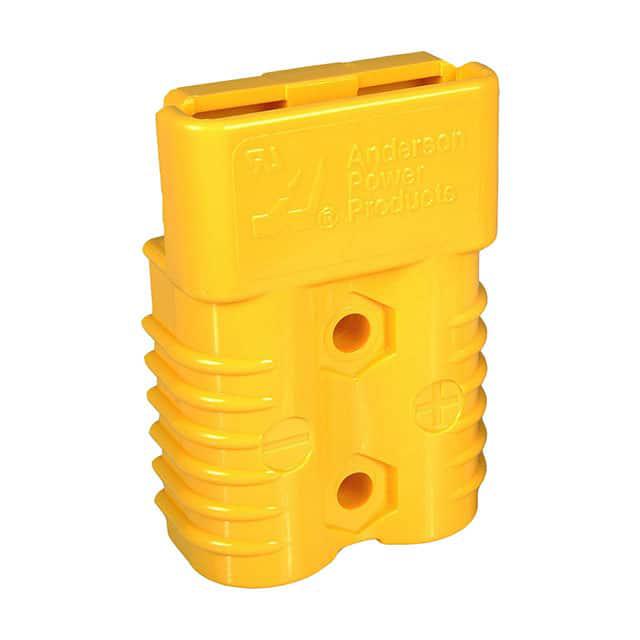

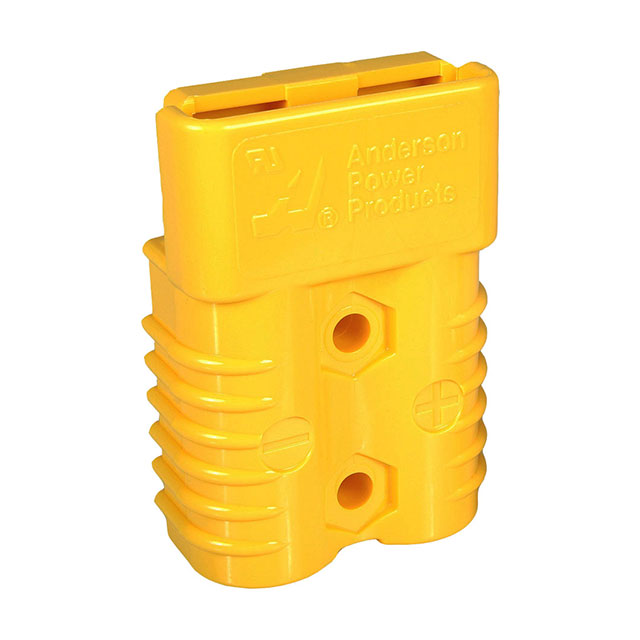

ANDERSON POWER 刀片式电源连接器 943-BK

943-BK概述

    SB®175 电子元器件产品手册

    1. 产品简介


    SB®175 系列是高性能电源连接器,提供高达 280 安培的电流承载能力,适用于各种工业及汽车应用。它具有多极配置(2 极和 3 极),能够容纳从 #10(5.3 mm²)到 1/0(50 mm²)的电线。这些连接器不仅用于电力传输,还可以用于接地连接,提供了灵活的应用选项。

    2. 技术参数


    - 电流承载能力: 最高 280 安培(线对线,1/0 AWG)
    - 电压等级: 交流/直流 600V
    - 插拔寿命: 银镀层接触点 10,000 次插拔
    - 工作温度: 标准型号 -20°C 至 105°C,化学耐受型号 -40°C 至 105°C
    - 机械强度: 能承受 MIL-STD-202 规定的机械冲击和振动测试
    - 电缆尺寸范围: #10(5.3 mm²)至 1/0(50 mm²)
    - 最大绝缘直径: 0.600 英寸(15.240 mm)
    - 防护等级: IEC 60529 IP10(未接合状态),IP64(接合状态)

    3. 产品特点和优势


    - 化学耐受性: 化学耐受型号使用聚碳酸酯/PBT 合金材料,适合极端低温环境(-40°C)。
    - 热插拔能力: 标准型号支持最高 100 安培的热插拔。
    - 模块化设计: 自身性别化的设计减少库存和装配复杂度。
    - 高可靠接触: 银镀层确保高电流承载能力和长寿命。

    4. 应用案例和使用建议


    - 应用场景: 大功率设备、电池管理系统、重型汽车、工业机器人等。
    - 使用建议: 在高温环境下使用时,注意温度上升的影响。建议参考网站上的温度上升图表来调整负载电流。安装过程中,务必使用Anderson Power Products推荐的工具,以保证连接器的性能。

    5. 兼容性和支持


    - 兼容性: 标准黑色外壳可以与所有颜色的 SB®175 连接器匹配,简化了配对过程。
    - 支持服务: 厂商提供完整的配件包,如电缆夹、手柄、环保靴等,以增强产品的实用性。同时,提供详尽的技术文档和工具推荐。

    6. 常见问题与解决方案


    - 问题1: 插拔力过高。
    - 解决方法: 检查是否使用了正确的工具进行压接,或者尝试调整接触深度。
    - 问题2: 温度上升过快。
    - 解决方法: 减少负载电流或增加散热措施。
    - 问题3: 密封不严。
    - 解决方法: 确保正确安装环保靴并检查接头是否干净无污垢。

    7. 总结和推荐


    SB®175 连接器凭借其强大的电流承载能力、化学耐受性和高温适应性,在大功率设备应用中表现出色。然而,由于其较高的成本和复杂的安装要求,建议在关键应用中考虑其价值。总的来说,SB®175 是一个高性能的选择,特别适合于需要高可靠性的场合。

943-BK参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

943-BK厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

943-BK数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 刀片式电源连接器 ANDERSON POWER 943-BK 943-BK数据手册

943-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.4415 ¥ 112.4902
10+ $ 9.4611 ¥ 85.5428
25+ $ 8.5659 ¥ 77.4485
50+ $ 7.9089 ¥ 71.5085
200+ $ 6.9951 ¥ 63.246
400+ $ 6.9328 ¥ 62.6826
库存: 179
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 112.49
直接购买
加入购物车
