6320G1

产品分类: 刀片式电源连接器
厂牌: ANDERSON POWER
产品描述: Anderson Power Products SB系列 电池连接器, 2路, 额定600 V 350A, 母座至公插, 灰色
供应商型号: AND 6320G1
供应商: PEI-Genesis
标准整包数: 1

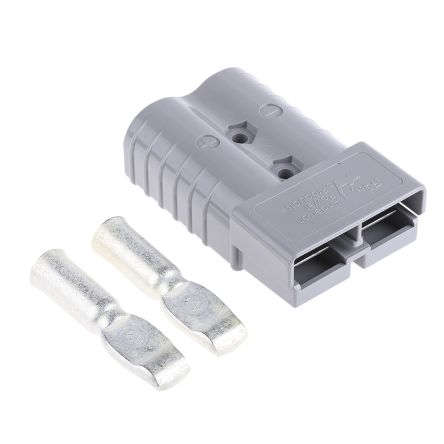

ANDERSON POWER 刀片式电源连接器 6320G1

6320G1概述

    Anderson Power Products® SB® 连接器技术手册

    1. 产品简介


    Anderson Power Products® SB®连接器家族是专为高可靠性和设计灵活性而设计的产品系列。这些连接器由Anderson Power Products®发明,具有成本效益、防错功能,适用于制造、安装和维护过程中的各类需求。该系列的2极和3极连接器适用于最高600伏特的连续交流或直流操作,额定电流范围从50安培到350安培。此外,SB®连接器覆盖广泛的电线尺寸,从#16(1.3mm)到300 mcm(152mm),并广泛应用于不间断电源系统、电信、叉车、轮椅、电动汽车、充电器及电力电子等领域。

    2. 技术参数


    - 电流额定值:50安培至350安培
    - 电压等级:600伏特
    - 电线尺寸:#16至300 mcm(1.3mm至152mm)
    - 最大绝缘直径:0.44英寸至1.10英寸(11.18mm²至27.94mm²)
    - 接触电阻:200至50微欧姆
    - 绝缘耐压测试电压:2200伏特AC/DC
    - 接触保持力:50至500磅
    - 使用寿命:
    - 无负载(插拔循环):最多10,000次
    - 带负载(热插拔):在120V下最多250次循环(电流50安培至100安培)
    - 平均插拔力:15至35磅
    - 工作温度范围:-20°C至105°C
    - 阻燃等级:UL94 V-0

    3. 产品特点和优势


    SB®连接器具有多个显著特点:
    - 机械键控彩色编码外壳:确保不同电压水平的组件不会意外匹配。
    - 单件式外壳和模块化结构:提供工业级质量和耐用性。
    - 无性别设计:使组装快速简便,减少需要储存的部件数量。
    - 扁平擦拭接触系统:在大电流情况下具有最低的接触电阻,且在断开连接时可以清洁接触面。
    - 银涂层接触点:在高功率和高温应用中具有更长的使用寿命。
    - UL批准的电流中断:安全进行电池电源的“热插拔”。
    - 宽泛的产品范围:为各种设计要求提供选择。

    4. 应用案例和使用建议


    SB®连接器广泛应用于多种行业,例如UPS系统、电信、叉车、轮椅、电动车辆等。例如,在电动车辆的应用中,SB®连接器能够确保稳定可靠的电源传输。建议在实际应用中根据具体电流和电压需求选择合适的产品型号。此外,在安装过程中要注意正确的接触点插入方法,以确保长期使用时的可靠性。

    5. 兼容性和支持


    SB®连接器具备广泛的兼容性,适用于多种标准应用场合。制造商提供全面的技术支持和售后服务,包括安装指导和故障排除。如有特殊定制需求,可联系工厂获得详细的支持信息。

    6. 常见问题与解决方案


    - 问题1:接触不良。
    - 解决方案:检查接触点是否有异物,清洁后重新插入。
    - 问题2:连接不稳定。
    - 解决方案:确认接触点正确插入,尝试重新插拔几次。
    - 问题3:绝缘层损坏。
    - 解决方案:更换新的连接器,并确保按照规范进行正确安装。

    7. 总结和推荐


    Anderson Power Products® SB®连接器凭借其高可靠性和灵活的设计,在市场上具有很强的竞争力。其独特的机械键控和无性别设计简化了组装流程,提高了效率。结合其出色的性能参数和广泛的应用范围,强烈推荐使用此系列产品。

6320G1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6320G1厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

6320G1数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 刀片式电源连接器 ANDERSON POWER 6320G1 6320G1数据手册

6320G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.8673 ¥ 338.8721
10+ $ 34.551 ¥ 293.6835
25+ $ 30.2094 ¥ 256.7795
50+ $ 27.0298 ¥ 229.7535
100+ $ 23.4857 ¥ 199.6283
库存: 153
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 338.87
