首页  >  产品百科  >  JLLN025.T

JLLN025.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 160V 300V 快速熔断 Fast Blow 25A 底座安装,盒式安装 22.2mm(长度)
供应商型号: 576-JLLN025.T
供应商: Mouser
标准整包数: 1

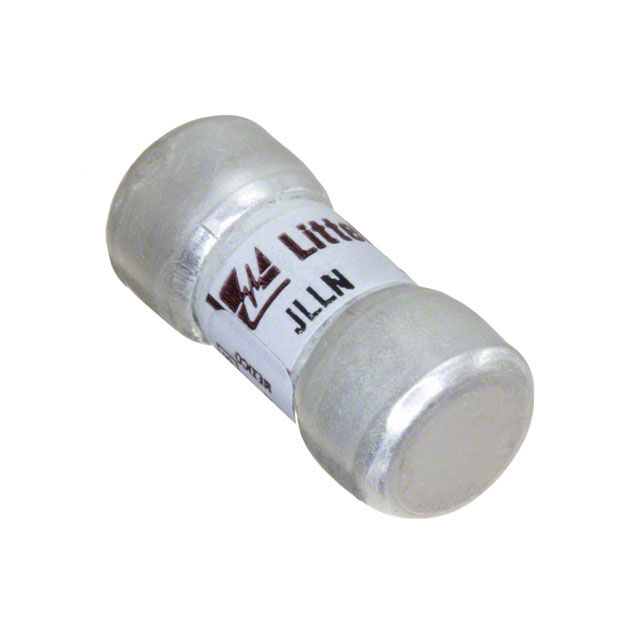

LITTELFUSE 熔断保险丝 JLLN025.T

JLLN025.T概述

    # JLLN系列快熔断保险丝技术手册

    产品简介


    基本介绍
    JLLN系列快熔断保险丝是目前市场上用于电流额定值超过30安培场合中最紧凑的保险丝之一,体积仅为同等Class R保险丝的三分之一。这种保险丝主要用于驱动设备和对浪涌敏感组件的短路保护。当按照NEC标准进行额定值设定时,这些保险丝为非感应电路及设备提供快速过载和短路保护。它们可以用于小型开关中,以实现紧凑型的电度表堆栈保护。此外,配备JLLN保险丝的主开关可以增强断路器负载中心和配电板的分断能力。
    主要功能和应用领域
    - 主要功能:用于快速响应过载和短路保护。
    - 应用领域:变频驱动器、电力转换设备(如逆变器、整流器、不间断电源)、电源和配电单元、紧凑型主开关、单个电力服务和电表。

    技术参数


    | 参数 | 规格 |

    | 交流电压额定值 | 300 V |
    | 直流电压额定值 | 1-60 A:160 V,70-1200 A:125 V |
    | 额定电流范围 | 1-1200 A |
    | 分断能力(交流) | 200 kA rms对称 |
    | 分断能力(直流) | 1-30 A:50 kA,35-1200 A:20 kA |
    | 材料 | 1-30 A:玻璃酚醛树脂主体,青铜帽;35-1200 A:玻璃酚醛树脂主体,铜帽 |
    | 适用标准 | UL 248-15, Class T |
    | 环境标准 | RoHS认证 |
    | 生产国家 | 墨西哥 |

    产品特点和优势


    - 安全性能:200 kA的安全空气断流能力,确保所有过电流的可靠中断。
    - 电流限制:减少了由于短路电流产生的热效应和磁效应引起的损坏,延长设备使用寿命。
    - 快速动作:能够快速响应设备所需的快速过载保护。
    - POWR-GARD®技术:保证优质的过电流保护。
    - 紧凑尺寸:典型的三极Class T保险丝块所占空间小于Class R保险丝块的一半。

    应用案例和使用建议


    使用案例
    - 变频驱动器:可以有效防止昂贵的半导体保险丝因个别部件故障而开启。
    - 电力转换设备:如逆变器、整流器、UPS等,可提供可靠的短路保护。
    使用建议
    - 正确选择保险丝型号:根据设备的电流需求选择适当的保险丝额定值。
    - 安装位置:为了最佳效果,建议将保险丝安装在靠近保护对象的位置。
    - 定期检查:建议定期检查保险丝的状态,及时更换损坏或失效的保险丝。

    兼容性和支持


    兼容性
    - JLLN系列保险丝在设计上适用于多种不同的设备和应用,与市面上的大多数控制装置相兼容。
    支持和维护
    - Littelfuse公司提供了丰富的技术支持和客户服务资源,确保用户能够获得所需的支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 保险丝烧毁:可能是由于过载或短路造成的,建议检查设备并更换保险丝。
    2. 保险丝熔断后不复位:检查接线是否有错误,确认接线牢固后重新熔接。
    3. 保险丝发热严重:可能存在过载情况,需要检查负载并减少电流。

    总结和推荐


    综合评估
    JLLN系列快熔断保险丝以其独特的紧凑设计、出色的电流限制能力和快速反应能力,在众多应用中表现出色。通过卓越的安全性能和可靠的过电流保护,这些保险丝成为了变频驱动器、电力转换设备及其他电力系统的理想选择。
    推荐
    考虑到JLLN系列保险丝在市场上的表现和用户反馈,强烈推荐这一系列的产品给那些寻求高效、安全保护解决方案的用户。

JLLN025.T参数

参数
保险丝类型 Fast Blow
熔断 I²t -
额定电流 25A
熔断电流 -
额定电压-AC 300V
额定电压-DC 160V
熔断特性 快速熔断
长*宽*高 22.2mm(长度)
安装方式 底座安装,盒式安装
包装方式 盒装

JLLN025.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLN025.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLN025.T JLLN025.T数据手册

JLLN025.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.997 ¥ 253.4747
5+ $ 28.0476 ¥ 237.0022
10+ $ 27.5724 ¥ 232.9868
50+ $ 25.9035 ¥ 218.8846
100+ $ 25.305 ¥ 213.8273
250+ $ 24.8115 ¥ 209.6572
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 253.47
