3298225.Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 95000A²S 2KA Automobile 225A 螺纹安装 30.1mm*26.6mm*16.1mm
供应商型号: 3298225.Z-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 3298225.Z

3298225.Z概述

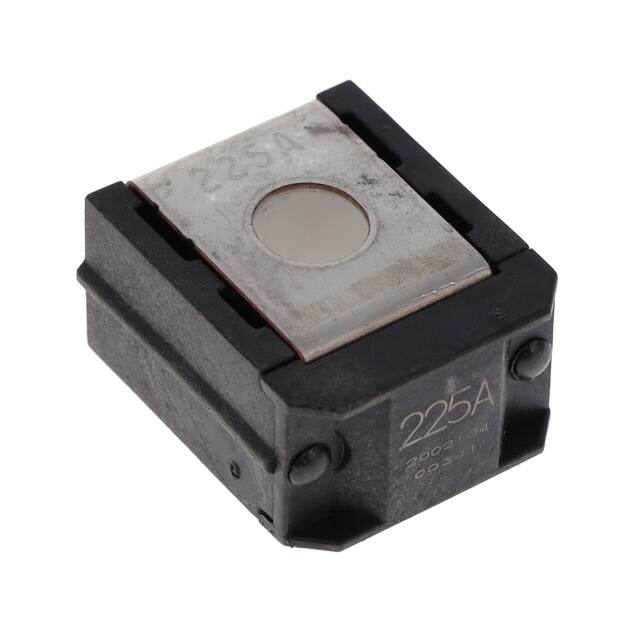

    高电流保险丝:Littelfuse ZCASE 单体MEGA/启动式保险丝

    1. 产品简介


    Littelfuse的ZCASE单体MEGA/启动式保险丝是一种高电流保险丝,专为广泛的应用范围而设计,尤其适用于高达600A的大电流应用。这类保险丝不仅具有紧凑的外形尺寸,还具备广泛的电流范围,可在同一包装尺寸内实现高性能保护。此外,它们的设计使其特别适合电池连接点或汇流条连接处的直接安装,提供了一个完整且高效的一体化解决方案。

    2. 技术参数


    - 工作温度:-40至125°C
    - 外壳材料:PPA-GF33HS(玻璃纤维增强聚酰胺)
    - 绝缘管:陶瓷材质
    - 端子:镀锡铜
    - 额定电压:32V直流
    - 分断能力:2000A@32VDC
    - 安装扭矩:M6=9.8Nm±1.4Nm,M8=14Nm±2Nm
    - 时间-电流特性:参见图表,记录于23°C条件下
    - 电流范围:40A到600A

    3. 产品特点和优势


    Littelfuse ZCASE单体MEGA/启动式保险丝的独特功能在于其极高的分断能力和宽广的工作温度范围,非常适合在严苛环境下保持稳定性能。其紧凑的外形设计和多样化的电流选择使得它能够在多种环境中灵活使用,无论是传统的配电系统还是电动汽车的高压电路,都能有效提供过载和短路保护。

    4. 应用案例和使用建议


    这些保险丝广泛应用于工业自动化、电力传输、电动车充电站等领域。在实际应用中,它们可以作为整个电路中的最终保护屏障,防止因过载或短路造成的损害。为了确保最佳效果,在安装时需要注意安装扭矩的精确控制,避免由于连接松动导致的安全隐患。

    5. 兼容性和支持


    ZCASE单体MEGA/启动式保险丝可以与不同类型的接线端子、汇流条和其他配件配合使用,以满足不同的应用需求。Littelfuse提供了包括绝缘螺栓、三向汇流条组件在内的装配部件,可与这些保险丝无缝对接。对于具体的应用咨询和技术支持,建议联系Littelfuse的授权代表进行进一步讨论。

    6. 常见问题与解决方案


    - 问题1:安装时需要多大的安装扭矩?
    - 解决方案:根据产品规格,M6端子需施加9.8Nm±1.4Nm的扭矩,M8端子则需施加14Nm±2Nm的扭矩。准确的安装扭矩是确保电气连接可靠性的关键因素。

    - 问题2:保险丝在不同负载下的响应时间如何?
    - 解决方案:根据产品的时间-电流特性曲线,ZCASE保险丝能在极短时间内快速响应并切断电路。例如,对于350A的负载,保险丝可以在0.3秒内开始动作,提供即时保护。

    7. 总结和推荐


    总体而言,Littelfuse的ZCASE单体MEGA/启动式保险丝凭借其高分断能力、宽广的工作温度范围及高效的热稳定性,在高电流应用场合表现出色。无论是在工业设备还是新能源领域,这款保险丝都是一个值得信赖的选择。对于需要大电流保护的复杂应用环境,我们强烈推荐选用此款保险丝。

3298225.Z参数

参数
额定电压-DC 32V
熔断特性 -
保险丝类型 Automobile
熔断 I²t 95000A²S
额定电流 225A
熔断电流 2KA
额定电压-AC -
长*宽*高 30.1mm*26.6mm*16.1mm
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

3298225.Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

3298225.Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 3298225.Z 3298225.Z数据手册
