JLLS500.X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 快速熔断 Cartridge 500A 支架安装,螺纹安装 44.8mm(长度)
供应商型号: ZT-JLLS500.X
供应商: 海外现货
标准整包数: 1

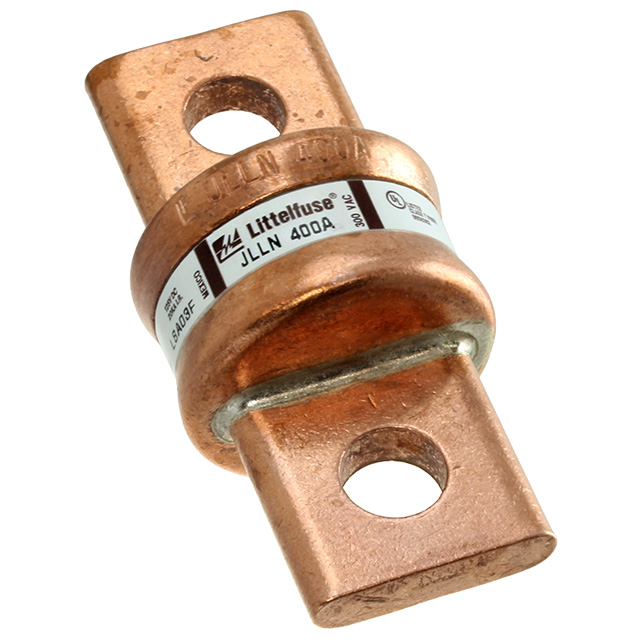

LITTELFUSE 熔断保险丝 JLLS500.X

JLLS500.X概述

    POWR-GARD® JLLN/JLLS系列熔断器技术手册解析

    1. 产品简介


    POWR-GARD® JLLN/JLLS系列熔断器是一种高性能的快速响应熔断器,主要用于驱动器和浪涌敏感组件的短路保护。它们采用紧凑设计,尺寸仅为传统Class R熔断器的三分之一。适用于非感应电路和设备,如变频驱动、电源转换设备(逆变器、整流器、UPS)、电源供应及配电单元等。

    2. 技术参数


    - 电压范围:交流300/600伏,直流160伏(1-60安),125伏(70-1200安)
    - 电流范围:1-1200安
    - 断流能力:交流200 kA(200 kA rms 对称),直流50 kA(1-30安),20 kA(35-1200安)
    - 认证:UL标准248-15认证,符合Class T标准
    - 材料:1-30安为酚醛体、黄铜帽;35-1200安为酚醛体、铜帽
    - 环境:RoHS合规

    3. 产品特点和优势


    - 超电流限制能力:能够在短时间内限制电流,减少设备损坏的风险。
    - 紧凑设计:体积小,便于安装在空间有限的应用环境中。
    - 高断流能力:达到200 kA的交流断流能力,提供强大的保护。
    - 多种安装选项:针对不同需求提供了多种安装方式选择。

    4. 应用案例和使用建议


    - 变频驱动器保护:适用于需要精确控制和保护的电机驱动系统。
    - 电源转换设备:确保在转换过程中,不会因过载或短路导致设备故障。
    - 建议使用:根据具体应用场景,选择合适的额定电流值以保证最佳保护效果。

    5. 兼容性和支持


    - 兼容性:可与多种型号的接线端子和导轨配合使用,适合各种应用场景。
    - 支持:厂商提供了详细的安装指南和技术支持服务,有助于客户更好地使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:安装过程中出现连接不良。
    - 解决方案:检查焊接点是否牢固,确保所有连接部件都正确安装并固定。
    - 问题2:熔断器无法正常工作。
    - 解决方案:检查电路是否有过载现象,确保负载不超过熔断器的额定电流值。
    - 问题3:熔断器熔断后如何更换。
    - 解决方案:在更换前务必切断电源,并确认电路状态正常后再进行更换操作。

    7. 总结和推荐


    POWR-GARD® JLLN/JLLS系列熔断器凭借其高可靠性、紧凑设计和卓越的电流限制能力,在多个应用领域表现出色。无论是驱动保护还是电源转换装置的保护,都能提供可靠的安全保障。强烈推荐给需要高可靠性和高性能保护解决方案的工程师和设计师。

JLLS500.X参数

参数
熔断 I²t -
额定电流 500A
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
熔断特性 快速熔断
保险丝类型 Cartridge
长*宽*高 44.8mm(长度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

JLLS500.X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLS500.X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLS500.X JLLS500.X数据手册

JLLS500.X封装设计

查看详情并下载
Symbol
Footprint
3D Model
