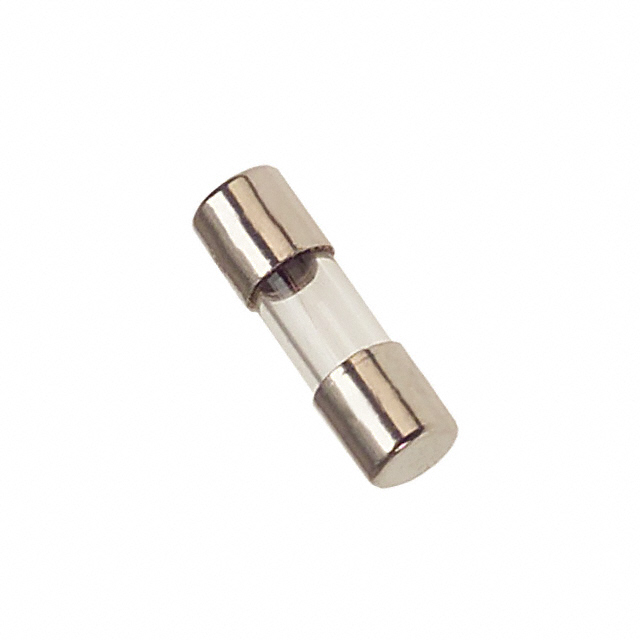

0225006.VXUP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 22.1A²S 快速熔断 Cartridge,Glass 6A 底座安装 14.48mm(长度)
供应商型号: ZT-0225006.VXUP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0225006.VXUP

0225006.VXUP概述


    产品简介


    基本介绍
    224/225系列是Littelfuse公司生产的快熔断型2AG保险丝,分为玻璃管形和轴向引线型两种形式。该系列产品提供从0.375A到10A的不同额定电流范围,适用于家电或利用设备中作为补充保护,以单独保护内部组件或电路。
    应用领域
    224/225系列保险丝因其小巧的体积(比同类产品占用空间少三分之一)和卓越的性能,在家电、工业设备、汽车电子等领域有着广泛应用。

    技术参数


    额定值
    | 额定电流(A) | 额定电压(V) | 熔断时间 |
    |
    | 0.375 | 250 | ≥4小时 |
    | 0.500 | 250 | ≥4小时 |
    | 0.750 | 250 | ≥4小时 |
    | 1.00 | 250 | ≥4小时 |
    | 1.50 | 250 | ≥4小时 |
    | 2.00 | 125 | ≥1秒 |
    | 2.50 | 125 | ≥1秒 |
    | 3.50 | 125 | ≥1秒 |
    熔断时间与电流的关系
    100%电流下,至少需要4小时;135%电流下,最大熔断时间为1小时;200%电流下,最大熔断时间为1秒。

    产品特点和优势


    特点
    - 符合RoHS标准,无铅;
    - 提供不同形状尺寸的选择,包括玻璃管和轴向引线两种形式;
    - 高熔断速度,能够迅速切断故障电路,有效防止过载。
    优势
    - 空间利用率高,体积仅为同类产品的三分之一;
    - 耐温性能优越,工作温度范围为-55°C至125°C;
    - 高可靠性,通过严格的环境测试,包括振动、湿度和盐雾测试;
    - 持久耐用,熔断时间与电流的关系精确可控。

    应用案例和使用建议


    使用场景
    224/225系列保险丝广泛应用于各种家用电器、工业控制系统、通信设备、医疗设备和汽车电子系统中,尤其是在要求紧凑布局且需快速响应过载情况的应用中。
    使用建议
    - 在应用之前,强烈建议进行应用测试,确保其符合特定的设计要求;
    - 对于高电流应用(例如10A),注意选择适当的安装方式和配件;
    - 确保所选配件符合其最大应用电压和电流限制;
    - 避免在超出额定值的条件下使用,以延长使用寿命。

    兼容性和支持


    兼容性
    224/225系列保险丝可以与多种标准配件兼容,包括面板安装型、插片式和块状安装型等。
    支持和维护
    - Littelfuse公司提供了详细的技术资料和样品支持;
    - 如有超出规定电压和电流的应用需求,请联系工厂获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中容易断裂 | 确认引线长度和引线材料规格正确 |
    | 熔断时间异常 | 检查是否存在外部因素干扰 |
    | 过热 | 确保使用环境中温度不超过额定范围 |
    | 保险丝损坏 | 检查电路是否超过额定电流 |

    总结和推荐


    综合评估
    224/225系列保险丝以其出色的性能和可靠性,在市场上具有较高的竞争力。其小体积、高耐温性和快熔断速度使其成为众多应用场合的理想选择。
    推荐
    强烈推荐使用224/225系列保险丝,特别是对于对体积、性能和可靠性能有严格要求的应用场合。

0225006.VXUP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 22.1A²S
额定电流 6A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
长*宽*高 14.48mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0225006.VXUP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0225006.VXUP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0225006.VXUP 0225006.VXUP数据手册

0225006.VXUP封装设计

查看详情并下载
Symbol
Footprint
3D Model
