0279.700V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.071A²S 快速熔断 Board Mount (Cartridge Style Excluded) 700mA 插件 垂直安装,通孔安装 8.89mm(长度)*8.89mm(高度)
供应商型号: ZT-0279.700V
供应商: 海外现货
标准整包数: 1

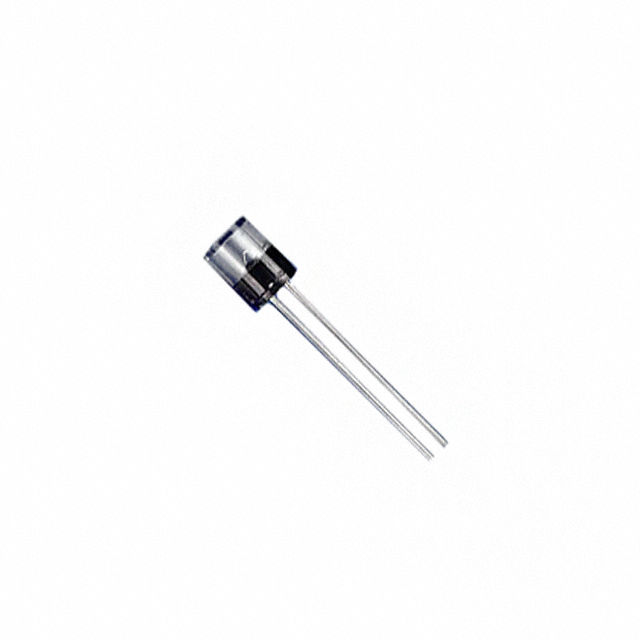

LITTELFUSE 熔断保险丝 0279.700V

0279.700V概述

    微型快速熔断器(MICRO™)272/273/274/278/279系列技术手册

    1. 产品简介


    微型快速熔断器(MICRO™)272/273/274/278/279系列是专门为美国航天项目开发的一种具有高可靠性的小型化快速熔断器。它适用于各种设计需求,提供从0.002A到5A的不同电流等级选择。此系列产品具备多种封装形式,包括插件式和径向引脚式设计,广泛应用于电路保护领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流范围 | 0.002A 至 5A |
    | 最大电压额定值 | 125V |
    | 熔断时间 | 在200%额定电流下:<2秒 |
    | 插拔次数 | 10,000次@125VAC/VDC |
    | 冷态电阻 | 不同型号有所不同 |
    | 熔断I2t值 | 不同型号有所不同 |
    | 工作温度范围 | -55°C 至 +125°C (272/278系列) |
    -55°C 至 +85°C (273/279系列) |

    3. 产品特点和优势


    - 高可靠性:最初为美国航天项目开发,历经多年验证,可靠性能卓越。
    - 快速响应:能够在短时间内(如0.4-5A时小于2秒)迅速切断过载电流。
    - 宽电流范围:从0.002A到5A的宽电流覆盖,满足不同电路需求。
    - 多样化设计:提供插件式和径向引脚式两种封装形式。
    - 军用标准认证:通过MIL SPEC认证(FM02),符合严格的军工标准。
    - 清晰窗口设计:可选的透明盖设计方便查看熔断状态,提高维护效率。

    4. 应用案例和使用建议


    应用案例:这些熔断器广泛应用于电子设备中的电路保护,尤其是在要求高可靠性的航空航天、军事、工业自动化等领域。例如,在通信基站、航空航天仪器、军事装备等复杂环境中,它们可以有效地防止电路过载导致的损坏。
    使用建议:为了确保最佳性能,建议在安装前进行详细的应用测试。对于波峰焊接工艺,应遵循制造商推荐的预热时间和焊锡温度(最高不超过260°C)。对于手工焊接,建议焊铁温度设定为350°C,加热时间不超过5秒。请注意,这些设备不推荐用于红外或对流再流焊过程。

    5. 兼容性和支持


    该系列产品与多种电路板和电子组件兼容。制造商提供了详细的测试报告和技术支持服务,以帮助用户在使用过程中遇到问题时能够及时获得帮助。此外,用户还可以访问Littelfuse官方网站获取更多资源和样品。

    6. 常见问题与解决方案


    - 问题1:如何判断熔断器已经熔断?
    - 解决方法:观察透明盖中的熔断器状态,如有损坏即可确认已熔断。
    - 问题2:在焊接过程中熔断器损坏,如何预防?
    - 解决方法:严格按照推荐的焊接参数操作,避免过高的焊接温度或时间。
    - 问题3:如何正确安装?
    - 解决方法:根据具体型号选择合适的封装形式,并确保正确的电流和电压额定值。

    7. 总结和推荐


    综上所述,MICRO™ 272/273/274/278/279系列快速熔断器凭借其高可靠性、宽电流范围及多样化设计等特点,在多种应用场景中表现出色。尤其适合对电路保护要求较高的场合,强烈推荐使用。

0279.700V参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.071A²S
额定电流 700mA
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
长*宽*高 8.89mm(长度)*8.89mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0279.700V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0279.700V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0279.700V 0279.700V数据手册

0279.700V封装设计

查看详情并下载
Symbol
Footprint
3D Model
