首页  >  产品百科  >  JLLN060.T

JLLN060.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 160V 300V 快速熔断 Cartridge 60A 底座安装,标准安装,盒式安装 22.2mm(长度)
供应商型号: JLLN060.T
供应商: Master
标准整包数: 1

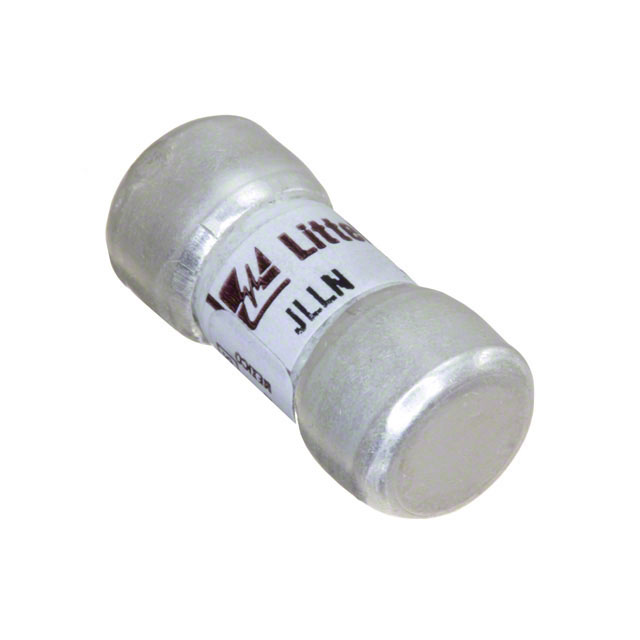

LITTELFUSE 熔断保险丝 JLLN060.T

JLLN060.T概述

    POWR-GARD® Fuse CLASS T – JLLN / JLLS 系列技术手册



    产品简介



    POWR-GARD® JLLN/JLLS系列熔断器是一种高速动作型的保护装置,适用于交流300V/600V的电压范围,额定电流从1A到1200A不等。这些熔断器比同类的Class R熔断器体积小三分之二,特别适用于驱动系统和敏感电路的短路保护,同时也提供快速过载保护。它们主要用于变频驱动、电源转换设备(如逆变器、整流器、不间断电源UPS)、电源供应和分配单元以及紧凑型主开关等应用场景。


    技术参数



    - 额定电压: AC 300V (JLLN), AC 600V (JLLS)
    - 直流电压: DC 160V (1-60A), DC 125V (70-1200A) (JLLN); DC 300V (JLLS)
    - 额定电流范围: 1-1200A
    - 断开能力: AC 200kA rms对称; DC 50kA (1-30A), 20kA (35-1200A) (JLLN); DC 20kA (JLLS)
    - 认证: UL标准248-15, Class T; CSA认证(文件号:LR29862)
    - 材料: 1-30A:酚醛树脂体,青铜帽;35-1200A:酚醛树脂体,铜帽 (JLLN); 1-30A:酚醛树脂体,铜帽;35-60A:酚醛树脂体,青铜帽;70-1200A:酚醛树脂体,铜帽 (JLLS)
    - 环保: 符合RoHS标准
    - 产地: 墨西哥


    产品特点和优势



    1. 极其限流:这些熔断器具备非常强的限流能力,可以有效保护电路。
    2. 紧凑设计:相比同等尺寸的Class R熔断器,体积更小。
    3. 高断开能力:AC电路中可达200kA,DC电路中为20kA(35-1200A)。
    4. 多种安装选项:包括垂直安装、板载安装等,方便在不同场合下的使用。


    应用案例和使用建议



    JLLN/JLLS系列熔断器适用于多种应用,如:
    - 变频驱动器保护
    - 电源转换设备的保护(如逆变器、整流器、不间断电源UPS)
    - 电源供应和分配单元
    - 紧凑型主开关

    在选择使用时,应考虑电路的具体需求和环境条件。例如,在高电压、高电流的应用环境中,选择较高额定电流的型号更为合适。此外,对于需要高精度测量和控制的系统,可以选择镀金版的型号以提高可靠性。


    兼容性和支持



    POWR-GARD® JLLN/JLLS系列熔断器可搭配使用相应的熔断器座,如LFT30系列、LFT60系列及LSCR系列(70-800A)。这些配件能够确保熔断器与其它电路组件的良好兼容性。同时,厂商提供了丰富的技术支持和维护服务,以帮助客户更好地理解和使用产品。


    常见问题与解决方案



    1. Q: 如何正确选择合适的熔断器?
    A: 依据具体的应用场景选择合适额定电流和电压等级的熔断器。对于高电压、高电流的环境,应选择额定电流较高的型号。

    2. Q: 熔断器在电路中的工作原理是什么?
    A: 当电路发生短路或过载时,熔断器内的金属丝会因电流过大而熔断,从而切断电流,保护电路免受损害。

    3. Q: 在使用过程中,如何检查熔断器是否损坏?
    A: 通过目视检查是否有明显破损或断裂。如果无法确定,可以通过替换同型号的新熔断器来验证其是否正常工作。


    总结和推荐



    POWR-GARD® JLLN/JLLS系列熔断器以其紧凑的设计、高断开能力和广泛的适用性,在各类工业和商业应用中表现出色。其极高的可靠性和广泛的支持服务使其成为值得信赖的选择。根据以上分析,强烈推荐在需要高效短路和过载保护的应用中使用此系列产品。

JLLN060.T参数

参数
熔断 I²t -
额定电流 60A
熔断电流 -
额定电压-AC 300V
额定电压-DC 160V
熔断特性 快速熔断
保险丝类型 Cartridge
长*宽*高 22.2mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
包装方式 盒装

JLLN060.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLN060.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLN060.T JLLN060.T数据手册

JLLN060.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.211 ¥ 264.3572
10+ $ 23.2388 ¥ 193.221
25+ $ 20.1105 ¥ 162.5224
50+ $ 16.9494 ¥ 140.8527
100+ $ 15.9622 ¥ 130.7141
250+ $ 15.5085 ¥ 126.9992
500+ $ 15.5085 ¥ 126.9992
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 264.35
