0SPF015.H

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1KV 504.77A²S 20KA 快速熔断 Cartridge 15A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: F5975-ND
供应商: Digi-Key
标准整包数: 1

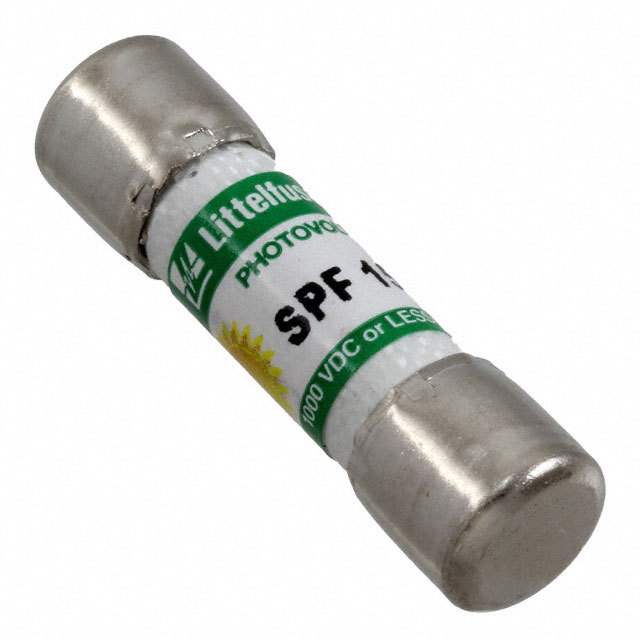

LITTELFUSE 熔断保险丝 0SPF015.H

0SPF015.H概述

    # SPF系列光伏保护熔丝技术手册

    产品简介


    SPF系列光伏保护熔丝是专门为保护光伏(PV)系统而设计的熔丝产品。这类短体式(10 x 38 mm)熔丝可以安全地保护光伏模块和导线免受反向过电流的影响。随着光伏系统的规模扩大,系统电压的要求也随之提高,SPF系列熔丝特别适合用于现代高电压光伏系统中。

    技术参数


    规格
    - 额定电压:1000 V dc
    - 电流等级:1 A、2 A、3 A、3.5 A、4 A、5 A、6 A、8 A、10 A、12 A、15 A、20 A、25 A、30 A
    - 最大断流能力:
    - 1 A至20 A:20 kA
    - 25 A至30 A:50 kA
    - 时间常数:≤ 2ms
    - 材料:
    - 熔体:三聚氰胺
    - 帽子:铜合金
    - 认证:
    - UL 248-19认证(档案号:E339112)
    - IEC 60269-6认证(1-30 A)
    - CSA认证(档案号:0298620000)
    电气特性
    - 冷电阻:根据不同电流等级从0.002898欧姆到0.394欧姆不等
    - 功率损耗:
    - 在100%额定电流下:0.0045 W至3.845 W
    - 在80%额定电流下:0.1574 W至2.147 W
    - 总清除I2t值(10 kA,20 kA,50 kA):根据电流等级有所不同,范围从0.554 A2s到3810.000 A2s

    产品特点和优势


    - 符合UL和IEC光伏标准
    - 最大额定电压为1000 Vdc
    - 1-30 A的电流等级选择广泛
    - 高断流能力,最高可达50 kA
    - 提供两种安装方式:印刷电路板(PCB)安装和前面板安装

    应用案例和使用建议


    应用场景
    - 逆变器
    - 汇流箱
    - 电池充电控制器
    使用建议
    在安装过程中,请遵循预热温度(最低130°C,最长75秒),焊锡槽温度不超过280°C,焊接时间不超过8秒等推荐参数。同时,根据不同的环境温度,对温度影响进行合理评估,以确保最佳的工作性能。

    兼容性和支持


    SPF系列熔丝具有良好的兼容性,可与多种光伏系统中的组件配合使用。制造商提供技术支持和售后服务,确保用户能够获得有效的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔丝频繁烧断 | 检查是否存在异常负载或短路情况,必要时更换合适的熔丝等级。 |
    | 环境温度过高导致性能下降 | 在高温环境中考虑采取散热措施,如增加通风或使用散热片。 |

    总结和推荐


    SPF系列光伏保护熔丝是一款高性能、高可靠性的产品,适用于各种光伏系统。它具有宽广的电流范围、高断流能力和多样的安装选项,满足不同应用场景的需求。因此,强烈推荐使用该产品,特别是在光伏系统保护方面有着显著的优势。

0SPF015.H参数

参数
熔断电流 20KA
额定电压-AC 1KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t 504.77A²S
额定电流 15A
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0SPF015.H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0SPF015.H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0SPF015.H 0SPF015.H数据手册

0SPF015.H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.7404 ¥ 202.077
5+ $ 17.3722 ¥ 159.9216
10+ $ 16.0285 ¥ 147.5521
50+ $ 13.2829 ¥ 122.2772
100+ $ 12.2432 ¥ 112.7062
300+ $ 10.7481 ¥ 98.9429
500+ $ 10.111 ¥ 93.0779
1000+ $ 9.75 ¥ 89.7548
库存: 53
起订量: 1 增量: 1
