050702.5MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 650V 4.1A²S Cartridge,Ceramic 2.5A 标准安装,盒式安装,通孔安装 32.72mm(长度)
供应商型号: ZT-050702.5MXEP
供应商: 海外现货
标准整包数: 1

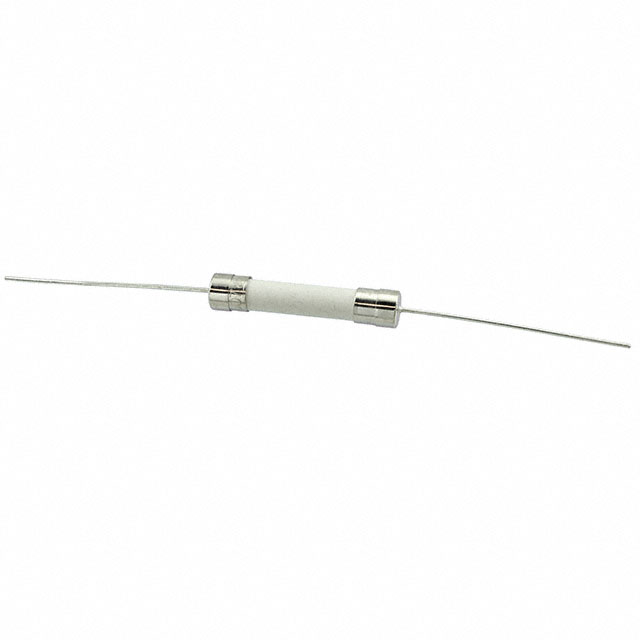

LITTELFUSE 熔断保险丝 050702.5MXEP

050702.5MXEP概述

    电子元器件技术手册:Littelfuse 507系列无铅轴向引线和筒式保险丝

    产品简介


    Littelfuse 507系列无铅轴向引线和筒式保险丝是一款额定电压为650VDC的陶瓷保险丝,封装尺寸为6.3 x 32mm。该型号非常适合高能应用中的电路保护,例如直流电源、逆变器和直流-直流转换器等。此保险丝符合RoHS标准,无铅设计使其更环保。此外,该型号在额定电流范围内的电气特性也表现出色。

    技术参数


    - 额定电压: 650VDC
    - 最大分断电流: 150A@650VDC
    - 熔断特性: 不同电流等级下的熔断时间不同
    - 冷态电阻: 在不同电流等级下有不同值(如1.25A时为0.23欧姆)
    - 电气特性: 熔断能量(I²t)在不同电流等级下有不同的值(如2.5A时为4.1秒²)

    产品特点和优势


    - 高电压DC保护能力: 适用于高电压和高能应用,提供可靠的安全保护。
    - 紧凑设计: 6.3 x 32mm的紧凑封装使其易于集成到各种设备中。
    - 环保设计: 符合RoHS标准且无铅,符合全球环保法规要求。
    - 广泛的认证: 通过多项国际认证,如E10480和N/A(1A~8A)机构的认证。

    应用案例和使用建议


    Littelfuse 507系列保险丝被广泛应用于直流电源、逆变器、直流-直流转换器和高压电源供应等领域。例如,在一个典型的直流电源系统中,该保险丝可以作为关键的安全防护组件来防止过载和短路。在实际应用中,建议进行针对性的应用测试以确保最佳性能。对于安装过程中的波峰焊接,建议预热温度为100°C至150°C,预热时间为60至180秒,焊接温度不超过260°C,焊接时间为2至5秒。

    兼容性和支持


    Littelfuse 507系列保险丝可与各种电源和控制模块配合使用。Littelfuse公司还提供了详尽的技术支持文档和样品,确保客户能够轻松集成和使用该产品。

    常见问题与解决方案


    - 问题: 安装过程中保险丝过早熔断。
    - 解决方案: 检查电路是否存在短路或过载现象,确保正确安装并选择合适的保险丝。

    - 问题: 焊接过程中保险丝损坏。
    - 解决方案: 确保遵循正确的焊接参数,包括预热时间和焊接温度,避免过度加热。

    总结和推荐


    Littelfuse 507系列无铅轴向引线和筒式保险丝凭借其高电压保护能力、紧凑的设计和广泛的认证,成为高能应用的理想选择。在实际应用中,我们强烈建议进行应用测试以验证其性能,并遵循制造商提供的焊接参数指导。总体而言,这款保险丝在高能应用中表现出色,值得推荐给需要高效安全保护的项目。
    希望上述内容对您有所帮助,如果您有任何进一步的问题,请随时联系我们的技术支持团队。

050702.5MXEP参数

参数
熔断 I²t 4.1A²S
额定电流 2.5A
熔断电流 -
额定电压-AC -
额定电压-DC 650V
熔断特性 -
保险丝类型 Cartridge,Ceramic
长*宽*高 32.72mm(长度)
安装方式 标准安装,盒式安装,通孔安装
零件状态 在售
包装方式 散装

050702.5MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

050702.5MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 050702.5MXEP 050702.5MXEP数据手册

050702.5MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1421 ¥ 43.0909
库存: 0
起订量: 13 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
