0259003.TX913

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V Board Mount 3A 水平安装,通孔安装 13mm(长度)*8mm(高度)
供应商型号: ZT-0259003.TX913
供应商: 海外现货
标准整包数: 1

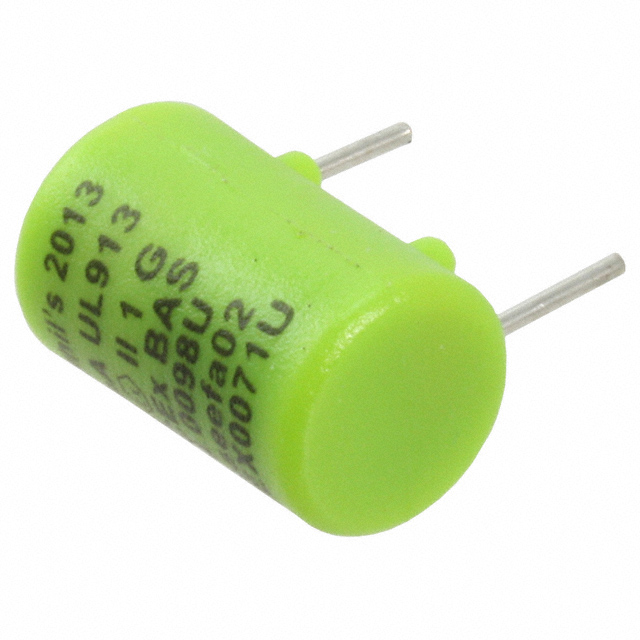

LITTELFUSE 熔断保险丝 0259003.TX913

0259003.TX913概述

    # PICO® 259-UL913 系列防爆熔断器:技术手册与指南

    1. 产品简介


    PICO® 259-UL913 系列防爆熔断器是一种专为危险环境设计的电子元器件,具备出色的保护性能和广泛的适用范围。该系列熔断器通过了UL 913标准认证,适用于石油、天然气、采矿、化工过程和制药等行业。其独特的封装结构确保在严苛环境中稳定运行,有效限制电流过载时的能量释放和温度升高,从而提高系统安全性。

    2. 技术参数


    - 额定电流范围:0.062A 至 5A
    - 最大表面温度上升:750mA 时≤40°C,1A 时≤55°C,3A 时≤118°C,5A 时≤135°C
    - 峰值电压:不超过190V
    - 断流能力:交流125V下50A,直流125V下300A
    - 热冲击耐受性:-55°C至125°C,可承受5个周期
    - 振动耐受性:符合MIL-STD-202方法201标准
    - 绝缘电阻(开路后):大于10,000欧姆(250V DC)
    - 包装选项:M = 散装包,1000个;T = 散装包,10个

    3. 产品特点和优势


    - 密封封装:采用聚酰胺材料,最小封装厚度1mm,提供可靠的物理和化学防护。
    - 全球认证:获得UL 913、ATEX和IECEx标准认证,适用于全球各地的危险环境。
    - 宽泛的工作温度:可在-40°C至+81°C的环境中正常工作,部分电流等级下的工作温度范围有所不同。
    - 低冷态电阻:典型值为0.00011欧姆(0.062A),保证快速响应和低损耗。
    - 焊接参数建议:推荐的手工焊接温度为350°C±5°C,最长加热时间为5秒。

    4. 应用案例和使用建议


    - 石油化工行业:在炼油厂和化工厂中,该熔断器可以防止因电流过载导致的爆炸事故。
    - 矿山开采:在矿井环境下,确保电路安全,防止电气故障引发的火花或热效应。
    - 测量仪器:用于精密仪器仪表,提供可靠过流保护,确保设备的安全运行。
    使用建议:
    - 在安装前务必确认电气间距和爬电距离符合要求。
    - 根据不同电流等级选择合适的型号,确保系统安全稳定。
    - 遵循推荐的焊接工艺参数,确保熔断器与PCB板之间的良好连接。

    5. 兼容性和支持


    - 兼容性:该熔断器适用于各种符合UL 913、ATEX和IECEx标准的电气设备。
    - 支持服务:制造商提供详尽的技术文档、样品支持及现场测试服务,确保客户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何确定正确的熔断器型号?
    - 解答:根据系统的额定电流和工作环境选择合适的电流等级和封装尺寸。
    - 问题:如何进行焊接?
    - 解答:遵循推荐的焊接参数,避免使用红外或对流回流焊工艺,推荐手工焊接。
    - 问题:如何应对高温环境?
    - 解答:在高温环境下重新校准电流等级,参考附带的温度重定曲线进行调整。

    7. 总结和推荐


    PICO® 259-UL913 系列熔断器以其卓越的性能和广泛的应用范围,在危险环境中的电气安全保护方面表现优异。其高可靠性、优良的环境适应性和完善的售后服务使其成为相关行业客户的理想选择。我们强烈推荐使用该系列产品以提升系统整体的安全性和稳定性。

0259003.TX913参数

参数
额定电流 3A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 -
保险丝类型 Board Mount
熔断 I²t -
长*宽*高 13mm(长度)*8mm(高度)
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0259003.TX913厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0259003.TX913数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0259003.TX913 0259003.TX913数据手册

0259003.TX913封装设计

查看详情并下载
Symbol
Footprint
3D Model
