39213150440

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 55A²S 32A 慢速熔断 Board Mount (Cartridge Style Excluded) 3.15A 通孔安装 8.5mm*4mm*8mm
供应商型号: 14M-39213150440
供应商: 云汉优选
标准整包数: 1

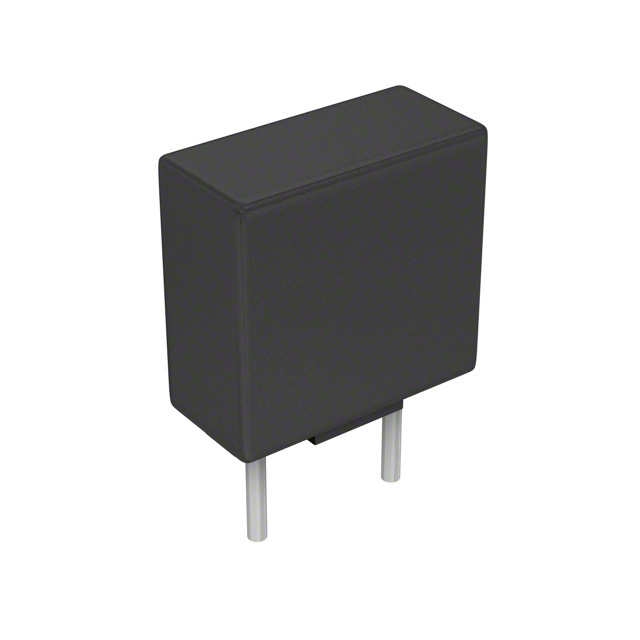

LITTELFUSE 熔断保险丝 39213150440

39213150440概述


    产品简介


    392系列TE5延时保险丝是一种径向引线保险丝,适用于各种电子产品,包括电池充电器、消费电子、电源供应器、工业控制器及充电设备等。这款保险丝是按照IEC 60127-3标准设计的,能够承受高达250V的电压。它具有时间延迟功能,能在电路出现异常电流时提供保护,防止过载引起的损害。

    技术参数


    - 额定电流范围:0.28A至6.3A
    - 电压等级:250V
    - 断流能力:最高可达63A@250VAC
    - 冷态电阻:0.0077至0.3300欧姆
    - 温度范围:工作温度-40℃至+125℃(考虑重新评级)
    - 储存条件:相对湿度≤75%,最高为95%
    - 抗震性:24个周期,每个周期15分钟
    - 振动频率:10–60Hz,振幅0.75mm;60–2000Hz,加速度10g

    产品特点和优势


    392系列TE5延时保险丝具备多项优点:
    - 减少PCB空间需求:体积小,适合高密度电路板布局。
    - 可直接焊接或插件安装:提供了多种安装方式,提高了灵活性。
    - 国际认证:获得了多个国际安全机构的认可,确保了产品合规性。
    - 低内阻:有助于降低电路功耗。
    - 防震设计:通过了严格的抗震测试,能够在恶劣环境中稳定工作。
    - 环保材料:无卤素、无铅且符合RoHS标准,满足环保要求。
    - 红磷成分自由:从0.28A到5A型号均不含红磷,保证安全性。

    应用案例和使用建议


    应用案例
    1. 电源供应器:在工业控制器中作为过流保护装置。
    2. 消费电子:用于笔记本电脑或智能手机的电池充电器。
    3. 汽车电子:确保车辆电子系统的可靠性和安全性。
    使用建议
    - 在高温环境下使用时,建议根据温度曲线重新评级以保持性能。
    - 装配时应选择合适的手工焊接或波峰焊接参数,确保焊接质量。
    - 注意避免使用红外回流焊或对流回流焊工艺,以延长保险丝寿命。

    兼容性和支持


    此型号保险丝可以广泛应用于各种电子产品,但用户在组装前仍需进行适配性测试。Littelfuse公司为其产品提供详细的技术支持文档、样品及技术支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后引脚松动 | 检查焊接温度和时间,确保达到推荐标准。 |
    | 使用过程中频繁熔断 | 确认工作电流不超过额定值,必要时调整系统负载。 |
    | 高温下工作不正常 | 参考温度曲线,重新评级保险丝的额定电流。 |

    总结和推荐


    总体而言,392系列TE5延时保险丝是一款性能优越、可靠性高的产品。它的紧凑设计、优良的抗震性能及环保特性使其成为众多电子设备的理想选择。如果你需要一款既经济又高效的过流保护装置,这款产品值得考虑。我们强烈推荐使用392系列TE5延时保险丝,尤其是在需要高可靠性和长时间稳定工作的应用场景中。

39213150440参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 55A²S
额定电流 3.15A
熔断电流 32A
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

39213150440厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39213150440数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39213150440 39213150440数据手册

39213150440封装设计

查看详情并下载
Symbol
Footprint
3D Model
