0999050.ZXN

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 58V 11300A²S 慢速熔断 Automotive 50A 底座安装 29.21mm*8.85mm*21.59mm
供应商型号: 0999050.ZXN
供应商: 国内现货
标准整包数: 1200

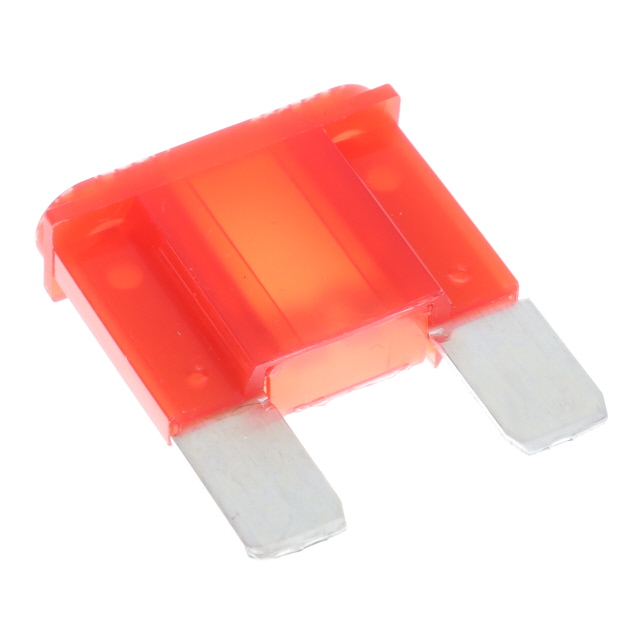

LITTELFUSE 熔断保险丝 0999050.ZXN

0999050.ZXN概述

    Blade Fuses 技术手册

    1. 产品简介


    Blade Fuses 是一种适用于多种电路保护需求的电子元器件。它们主要用于汽车和其他工业应用中的电路保护,确保电路安全运行并避免因过载或短路导致的损坏。MAXI™ Blade Fuse 是这些产品的其中一类,以其出色的性能和广泛的适用性著称。

    2. 技术参数


    MAXI™ Blade Fuse 的主要技术参数如下:
    | 电流等级 | 额定电压 (VDC) | 最大断开电流 (A) | 工作温度范围 (°C) | 接线端子材质 | 电压降 (mV) | 冷态电阻 (mΩ) | 熔断能量 (A²s) |

    | 20 A | 58 | 1100 | -40 至 +125 | 银镀层 | 76 | 3.10 | 760 |
    | 25 A | 58 | 1100 | -40 至 +125 | 银镀层 | 75 | 2.39 | 2087 |
    | 30 A | 58 | 1100 | -40 至 +125 | 银镀层 | 77 | 1.95 | 4070 |
    | 35 A | 58 | 1100 | -40 至 +125 | 银镀层 | 75 | 1.71 | 6032 |
    | 40 A | 58 | 1100 | -40 至 +125 | 银镀层 | 75 | 1.42 | 8450 |
    | 50 A | 58 | 1100 | -40 至 +125 | 银镀层 | 70 | 1.10 | 11300 |
    | 60 A | 58 | 1100 | -40 至 +125 | 银镀层 | 66 | 0.89 | 15300 |
    | 70 A | 58 | 1100 | -40 至 +125 | 银镀层 | 61 | 0.64 | 6900 |
    | 80 A | 58 | 1100 | -40 至 +125 | 银镀层 | 62 | 0.54 | 8800 |
    此外,产品还具备防止低额定电压保险丝误插入的功能,且与12V电路具有向后兼容性。

    3. 产品特点和优势


    - 高性能:MAXI™ Blade Fuse 采用经过验证的技术,能够提供可靠的电路保护。
    - 宽广的工作范围:能够在-40°C至+125°C的极端温度下正常工作。
    - 兼容性强:能够与行业标准接线端子相匹配。
    - 多功能性:适用于多种不同电流等级的需求。
    - 安全性:独特的拒插功能有效避免错误操作引起的故障。

    4. 应用案例和使用建议


    MAXI™ Blade Fuse 可以广泛应用于汽车电路保护系统中。例如,在混合动力车辆中,其能够在高压环境中提供有效的保护。为了确保最佳性能,建议在安装前仔细检查接线端子的匹配性,并根据实际电流需求选择合适的电流等级。

    5. 兼容性和支持


    MAXI™ Blade Fuse 与行业标准的接线端子兼容,便于集成到现有系统中。制造商提供了全面的支持,包括详细的安装指南和技术文档,以确保用户能够顺利部署和使用这些产品。

    6. 常见问题与解决方案


    - 问题:安装过程中出现接线端子不匹配的情况。
    - 解决方法:请参照手册中的接线端子匹配指南,确保选用正确的型号。
    - 问题:电路保护效果不佳。
    - 解决方法:检查电流等级是否正确,确保符合实际电路需求。

    7. 总结和推荐


    总体而言,MAXI™ Blade Fuse 是一款高效、可靠且功能强大的电子元器件,适合用于多种高要求的应用场合。其卓越的性能、广泛的适用性和易于安装的特点使其在市场上具有较强的竞争力。强烈推荐在需要电路保护的系统中使用这款产品。

0999050.ZXN参数

参数
熔断特性 慢速熔断
保险丝类型 Automotive
熔断 I²t 11300A²S
额定电流 50A
熔断电流 -
额定电压-AC -
额定电压-DC 58V
长*宽*高 29.21mm*8.85mm*21.59mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0999050.ZXN厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0999050.ZXN数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0999050.ZXN 0999050.ZXN数据手册

0999050.ZXN封装设计

查看详情并下载
Symbol
Footprint
3D Model
