0876.125MRET1P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.02A²S 35A 快速熔断 Cartridge,Ceramic 125mA 插件,D3.6XL10MM 标准安装,盒式安装,通孔安装 10mm(长度)
供应商型号: ZT-0876.125MRET1P
供应商: 海外现货
标准整包数: 1

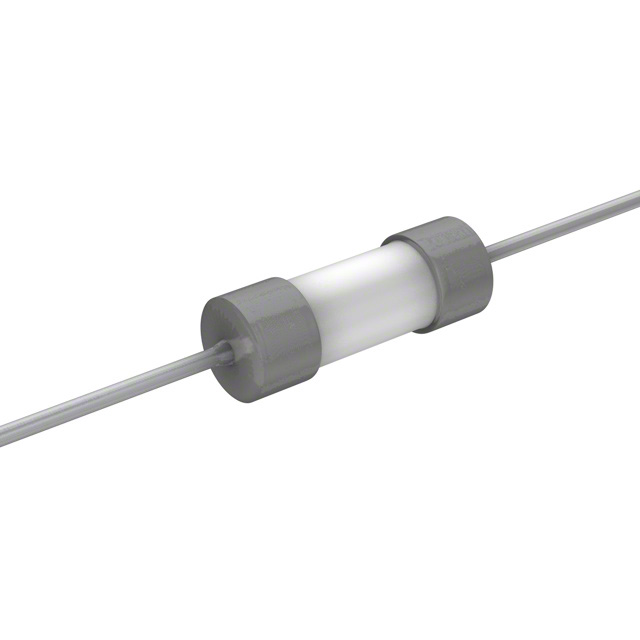

LITTELFUSE 熔断保险丝 0876.125MRET1P

0876.125MRET1P概述


    产品简介


    876系列快速动作保险丝是Littelfuse公司生产的一款3.6x10mm规格的快熔式保险丝。该保险丝采用单引线轴向引脚格式,具有紧凑的设计,适用于照明、电源和适配器等多种应用领域。该系列产品符合IEC 60127-3标准,是铅(Pb)自由、无卤素的产品,完全符合RoHS标准。

    技术参数


    | 额定电流(A) | 电压(V) | 熔断能力(A@V) | 冷态电阻(Ω) | 熔化能量(A²s) | 额定电压降(mV) | 额定功率耗散(mW) |
    ||
    | .125 | 250 | 35A @ 250V | 1.066 | 0.020 | 168 | 60 |
    | .160 | 250 | 35A @ 250V | 1.000 | 0.028 | 183 | 92 |
    | .250 | 250 | 35A @ 250V | 0.573 | 0.110 | 87 | 62 |
    | .630 | 250 | 35A @ 250V | 0.131 | 0.170 | 102 | 221 |
    | 1.6 | 250 | 35A @ 250V | 0.0388 | 1.8 | 70 | 382 |
    | 2.0 | 250 | 35A @ 250V | 0.0329 | 2.51 | 70 | 470 |
    | 4.0 | 250 | 40A @ 250V | 0.0149 | 14.64 | 70 | 985 |
    | 5.0 | 250 | 50A @ 250V | 0.0111 | 26.85 | 66 | 1200 |
    此外,该保险丝的工作温度范围为-55°C到+125°C,适用于多种严苛的环境条件。熔断时间与电流关系曲线显示,在不同倍率的额定电流下,保险丝的熔断时间有所不同。例如,当电流为额定电流的150%时,最小熔断时间为60分钟;当电流达到1000%额定电流时,最大熔断时间为20ms。

    产品特点和优势


    876系列保险丝的主要特点是其快速熔断性能,能在短时间内有效切断电路,避免过载损坏设备。该系列还具备以下几个显著特点:
    - 快速熔断:采用陶瓷体设计,能够在短时间内迅速切断电路,保护电路不受损害。
    - 单引线轴向引脚:结构紧凑,易于安装,方便在各种尺寸受限的应用中使用。
    - 无铅、RoHS合规:符合环保标准,适用于现代电子设备。
    这些特点使其成为高可靠性应用的理想选择,尤其是在电源管理、LED驱动和保护敏感电路方面表现出色。

    应用案例和使用建议


    应用案例
    1. 照明系统:在LED灯泡或灯具中作为过流保护,确保灯具在过载情况下能够及时断开电源。
    2. 电源管理:在开关电源模块中作为初级保护,防止电路过载对电源造成损害。
    3. 适配器:在适配器电路中作为关键部件,提供过载保护,延长适配器的使用寿命。
    使用建议
    - 在进行波峰焊接时,推荐预热时间为60-180秒,最高预热温度为150°C。
    - 焊接时间应在2-5秒内完成。
    - 手动焊接时,推荐使用350°C的焊铁温度,加热时间不超过5秒。

    兼容性和支持


    876系列保险丝适用于各种波峰焊接和手动焊接工艺。Littelfuse公司提供了详尽的技术支持文档和样品服务,以帮助客户更好地了解产品的特性和应用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接过程中保险丝损坏 | 确保焊接参数符合推荐的焊接温度和时间 |
    | 保险丝频繁熔断 | 检查电路是否存在短路或过载现象 |
    | 热熔断性能不达标 | 确认所选保险丝的额定电流是否适合实际应用 |

    总结和推荐


    综上所述,876系列保险丝凭借其快速熔断性能、优良的电气特性和广泛的适用范围,成为众多应用中的理想选择。无论是用于照明、电源还是适配器,该系列保险丝都能提供可靠的保护,确保电路的安全运行。强烈推荐该产品给需要高性能、高可靠性的应用场景。

0876.125MRET1P参数

参数
熔断电流 35A
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.02A²S
额定电流 125mA
长*宽*高 10mm(长度)
通用封装 插件,D3.6XL10MM
安装方式 标准安装,盒式安装,通孔安装
零件状态 在售
包装方式 卷带包装

0876.125MRET1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0876.125MRET1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0876.125MRET1P 0876.125MRET1P数据手册

0876.125MRET1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
