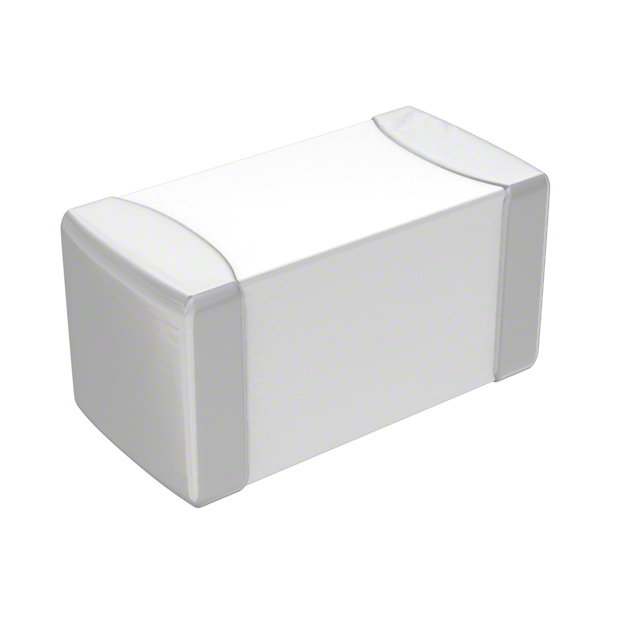

0603SFF600F/24-2

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 24V 1.125A²S 35A 快速熔断 Board Mount (Cartridge Style Excluded) 6A 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: ZT-0603SFF600F/24-2
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0603SFF600F/24-2

0603SFF600F/24-2概述

    快速动作片式熔断器的技术手册

    1. 产品简介


    快速动作片式熔断器是一种用于保护直流电源系统(最高可达63VDC)的过流保护装置。其独特的单层多层设计有助于提供高保持电流的同时保持最小尺寸,降低扩散相关老化现象,提高产品的可靠性和耐久性,并增强高温环境下的性能。这些符合RoHS标准的表面贴装器件具有出色的电弧抑制特性,可以促进更加可靠和高性能消费电子产品的开发,如笔记本电脑、多媒体设备、手机以及其他便携式电子产品。

    2. 技术参数


    | 规格 | 基本要求 |

    | 型号 | 0402SFF100F/24, 0402SFF150F/24 等 |
    | 电流范围 | 0.5A 至 8.0A |
    | 电压范围 | 24VDC 至 63VDC |
    | 最大中断额定值 | 35A |
    | 冷态电阻 | 0.013Ω 至 0.730Ω |
    | I2t 额定值 | 0.0021A2s 至 2.5000A2s |
    | 操作温度范围 | -55°C 至 +125°C |

    3. 产品特点和优势


    - 小型化:小尺寸下具有高电流评级。
    - 温度稳定性:能够在广泛的温度范围内稳定工作。
    - 高可靠性:出色的可靠性与耐久性。
    - 电弧抑制特性:卓越的电弧抑制能力,确保电路的安全运行。

    4. 应用案例和使用建议


    这些熔断器广泛应用于各种电子设备,包括但不限于笔记本电脑、数字相机、手机、打印机、DVD播放器、便携式电子产品、游戏机、液晶显示器和扫描仪。对于具体使用,用户应根据设备的额定电流和工作电压选择合适的型号。同时,在布线时要注意遵循推荐的焊盘布局,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品可与其他符合RoHS标准的电子元器件兼容。
    - 支持:Littelfuse公司提供了全面的支持服务,包括技术咨询和售后保障。

    6. 常见问题与解决方案


    - Q: 熔断器频繁烧断是什么原因?
    - A: 可能是由于电流过大或工作环境温度过高。建议检查电路负载并确保良好的散热条件。

    - Q: 熔断器安装后无法正常工作怎么办?
    - A: 检查焊盘布局是否正确,确保焊点牢固且没有短路。

    7. 总结和推荐


    总体而言,这些快速动作片式熔断器具备小巧轻便、高电流承载能力、良好温度适应性和可靠性能的特点,适合多种便携式电子设备的应用。对于需要严格过流保护的系统来说,这是一个非常值得推荐的产品。如果您的项目中有相关需求,强烈建议考虑使用Littelfuse公司的快熔产品。

0603SFF600F/24-2参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1.125A²S
额定电流 6A
熔断电流 35A
额定电压-AC -
额定电压-DC 24V
熔断特性 快速熔断
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

0603SFF600F/24-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0603SFF600F/24-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0603SFF600F/24-2 0603SFF600F/24-2数据手册
