0239001.TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 11.295A²S 慢速熔断 Cartridge,Glass 1A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: UA-0239001.TXP
供应商: 海外现货
标准整包数: 1

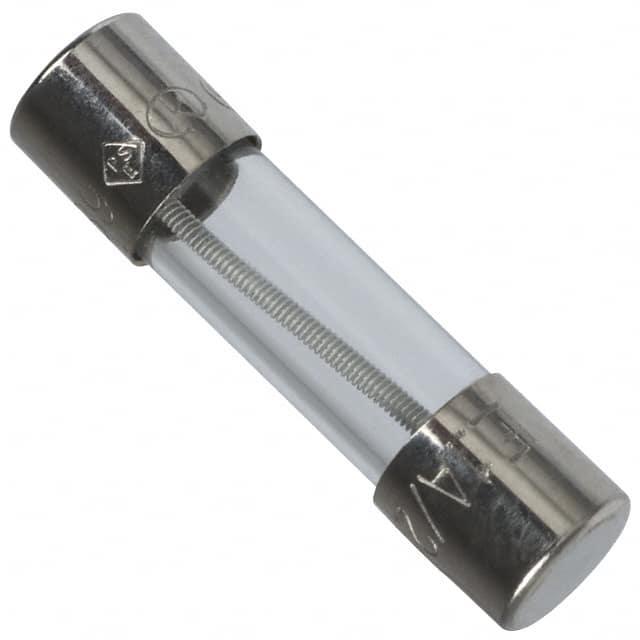

LITTELFUSE 熔断保险丝 0239001.TXP

0239001.TXP概述


    产品简介


    Axial Lead and Cartridge Fuses 239系列
    Littelfuse公司的Axial Lead and Cartridge Fuses 239系列是一种用于电路保护的关键元件,采用5x20mm的尺寸设计,主要用于在电路发生过载或短路时提供时间延迟保护(Slo-Blo®)。这些保险丝符合UL/CSA标准,适用于各种应用场合,如电源设备、工业控制系统、消费电子产品等。

    技术参数


    以下是Axial Lead and Cartridge Fuses 239系列的主要技术参数:
    - 额定电流范围:0.200A到7A
    - 电压等级:250VAC(某些型号为125VAC)
    - 熔断特性:
    - 100%额定电流下,最少4小时熔断
    - 135%额定电流下,最多1小时熔断
    - 200%额定电流下,最少5秒最多2分钟熔断
    - 分断能力:
    - 0.20-1A时,10,000A@125VAC, 0.7-0.8功率因数
    - 35A时,10,000A@125VAC, 0.7-0.8功率因数
    - 1.25A-3.15A时,10,000A@125VAC, 0.7-0.8功率因数
    - 100A时,10,000A@250VAC, 0.7-0.8功率因数
    - 额定电阻:
    - 0.200A: 3.873Ω
    - 0.250A: 3.070Ω
    - 0.300A: 2.300Ω
    - 0.400A: 1.475Ω
    - 0.500A: 0.909Ω
    - 0.600A: 0.699Ω
    - 0.700A: 0.538Ω
    - 0.750A: 0.471Ω
    - 0.800A: 0.416Ω
    - 1A: 0.297Ω
    - 1.25A: 0.298Ω
    - 1.60A: 0.120Ω
    - 2A: 0.094Ω
    - 2.50A: 0.058Ω
    - 3A: 0.048Ω
    - 3.15A: 0.041Ω
    - 4A: 0.031Ω
    - 5A: 0.020Ω
    - 7A: 0.011Ω
    - I2t值(能量吸收能力):
    - 0.200A: 11.296A²·s
    - 0.250A: 5.424A²·s
    - 0.300A: 2.415A²·s
    - 0.400A: 1.986A²·s
    - 0.500A: 1.490A²·s
    - 0.600A: 0.613A²·s
    - 0.700A: 0.341A²·s
    - 0.750A: 0.166A²·s

    产品特点和优势


    Axial Lead and Cartridge Fuses 239系列具有以下特点和优势:
    - 时间延迟特性:能够承受瞬态电流峰值,减少不必要的跳闸,确保系统的稳定运行。
    - 高可靠性:通过严格的质量控制,保证每个保险丝都能满足特定的分断能力和熔断时间要求。
    - 广泛适用性:适用于多种电压等级和电流范围,满足不同应用需求。
    - 环境适应性:能够在极端温度条件下(-55°C至125°C)正常工作,并且通过了MIL-STD标准的环境测试。

    应用案例和使用建议


    这些保险丝适用于电源设备、工业控制系统、消费电子产品等多种场合。例如,在一台需要稳定电流供给的电机控制系统中,使用这些保险丝可以有效防止瞬态电流引起的故障。为了更好地利用这些保险丝,建议在设计电路时充分考虑其熔断特性和额定电流,避免选择过大或过小的保险丝,以达到最佳保护效果。

    兼容性和支持


    - 兼容性:Axial Lead and Cartridge Fuses 239系列与其他同类标准接口的电子设备和组件兼容,如大多数开关电源和变频器。
    - 支持和维护:Littelfuse公司提供详尽的技术文档和支持服务,包括在线知识库和客户技术支持热线。用户可以通过这些资源快速解决问题并获取最新信息。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断。
    - 解决方案:检查电路是否有过载或短路现象,必要时更换更高等级的保险丝或增加保护措施。
    2. 问题:保险丝安装后不导电。
    - 解决方案:确认安装方向正确,检查接线是否松动或损坏。
    3. 问题:保险丝耐久度不足。
    - 解决方案:根据具体应用选择合适的熔断特性,提高保险丝的额定电流或选择更高耐受性的型号。

    总结和推荐


    总的来说,Axial Lead and Cartridge Fuses 239系列是一款设计精良、性能可靠的电子元器件,特别适用于需要高可靠性和稳定性的应用场合。其时间延迟特性、广泛的电流范围和高可靠性使其在市场上具备很强的竞争优势。对于需要进行电路保护的应用场景,强烈推荐使用这款保险丝。

0239001.TXP参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 11.295A²S
额定电流 1A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0239001.TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0239001.TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0239001.TXP 0239001.TXP数据手册

0239001.TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
