020302.5URG

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 2.87A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 2.5A SMD 贴片安装 9.45mm*6.35mm*4.19mm
供应商型号: ZT-020302.5URG
供应商: 海外现货
标准整包数: 1

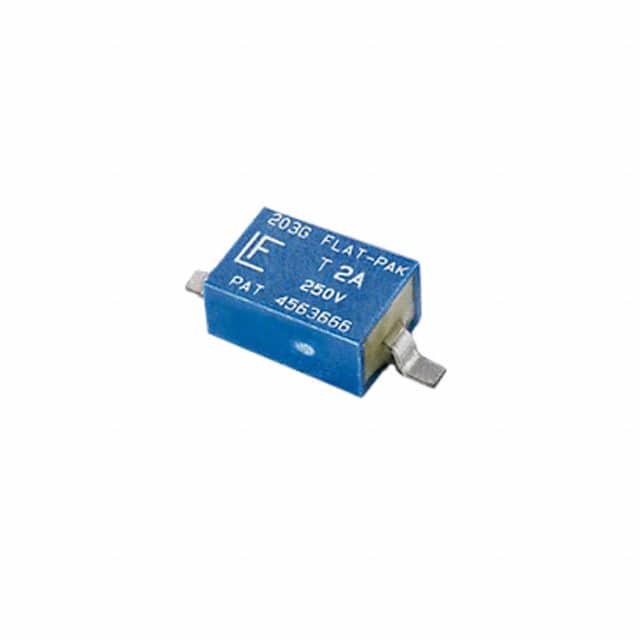

LITTELFUSE 熔断保险丝 020302.5URG

020302.5URG概述

    FLAT-PAK® Slo-Blo® Fuse > 203 Series:一款高性能表面贴装保险丝

    产品简介


    FLAT-PAK® Slo-Blo® Fuse 203 系列是一款高性能的表面贴装保险丝,提供快速响应(202系列)和慢速熔断(203系列)两种设计。这些设计采用独特的扁平包设计,适合用于各种需要可靠过载保护的应用场景。无论是表面贴装还是通孔安装,FLAT-PAK® Slo-Blo® 系列都能提供卓越的电气性能和可靠的防护。

    技术参数


    FLAT-PAK® Slo-Blo® Fuse 203 系列的技术规格如下:
    - 电压等级: 250 VAC
    - 电流范围: 0.250A 至 5A
    - 断流能力: 50A@250VAC
    - 熔断时间:
    - 100% 额定电流: 最小4小时
    - 200% 额定电流: 最短1秒,最长30秒
    - 典型冷电阻: 0.0126Ω 至 14.7Ω
    - 额定熔化能量: 0.0197 至 14.7 A²sec
    - 工作温度范围: -55°C 至 125°C

    产品特点和优势


    FLAT-PAK® Slo-Blo® Fuse 203 系列具备以下显著特点和优势:
    - 低外形设计: 采用扁平包设计,节省空间,适合现代紧凑型电子产品。
    - 多种安装方式: 提供表面贴装(SMF配置)和通孔安装(DIP配置)两种选择。
    - 高可靠性: 经过严格的电气特性和环境测试,确保在各种恶劣条件下的稳定性能。
    - 抗冲击和振动: 适用于工业环境和其他要求严格的场合。
    - 宽电流范围: 从0.250A到5A的广泛电流范围满足不同应用场景的需求。

    应用案例和使用建议


    FLAT-PAK® Slo-Blo® Fuse 203 系列广泛应用于各类电子产品中,如通信设备、电源供应器、工业控制设备等。以下是一些典型的应用场景和建议:
    - 通信设备: 在无线基站和路由器中使用,确保电信设备的长期稳定运行。
    - 电源供应器: 为各种电源转换器和稳压器提供过载保护,延长设备使用寿命。
    - 工业控制设备: 适用于工厂自动化设备,确保系统的安全和稳定运行。
    使用建议:
    - 在安装过程中,要严格遵守制造商推荐的焊锡参数,以确保焊接质量和连接稳定性。
    - 对于高功耗电路,考虑增加散热措施以提高系统的整体可靠性。

    兼容性和支持


    FLAT-PAK® Slo-Blo® Fuse 203 系列与市面上大多数主流PCB布局兼容。制造商提供了详细的焊锡参数指南,确保最佳焊接效果。此外,Littelfuse 提供全面的技术支持和维护服务,帮助用户解决使用过程中的任何问题。

    常见问题与解决方案


    - 问题1: 熔断器频繁熔断
    - 解决方案: 检查负载是否超出额定值,或是否存在电路短路现象。
    - 问题2: 焊接不牢固
    - 解决方案: 确保焊锡温度和时间符合推荐参数,使用合适的焊接设备。
    - 问题3: 无法正确识别型号
    - 解决方案: 参考产品的数量代码和规格表,确保正确的型号和批号。

    总结和推荐


    总体来看,FLAT-PAK® Slo-Blo® Fuse 203 系列是一款高性能、高可靠性的表面贴装保险丝,适用于广泛的工业和商业应用。其优秀的电气性能和灵活的安装选项使其成为许多设备的理想选择。我们强烈推荐这款产品给那些需要高效、可靠过载保护的电子设备制造商和工程师们。
    如有任何疑问或技术支持需求,请联系 Littelfuse 官方渠道获取更多信息。

020302.5URG参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 2.87A²S
额定电流 2.5A
熔断电流 -
额定电压-AC 250V
长*宽*高 9.45mm*6.35mm*4.19mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

020302.5URG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

020302.5URG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 020302.5URG 020302.5URG数据手册

020302.5URG封装设计

查看详情并下载
Symbol
Footprint
3D Model
