015701.5DR

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: Fast Blow 1.5A SMD,6.5X3.7MM 夹子安装,底座安装,贴片安装 6.5mm*2.69mm*2.69mm
供应商型号: 576-015701.5DR
供应商: Mouser
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 015701.5DR

015701.5DR概述


    产品简介

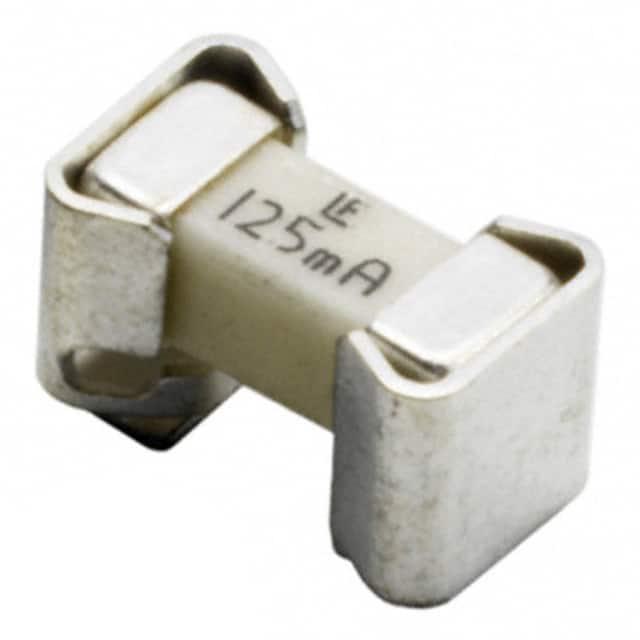

    产品名称:NANO2® 157系列标准纳米二极管表面贴装保险丝
    产品类型: 表面贴装保险丝
    主要功能:
    - 快速响应:非常快的反应速度,可以迅速断开电路以保护下游设备免受过载和短路损坏。
    - 易于更换:装配在一个可自动放置于PC板上的表面贴装夹具中,允许在生产和现场快速更换保险丝,无需拆焊过程。
    应用领域:
    - 仪表设备:适用于各种测量仪器。
    - 基站设备:适用于无线通信基站。
    - 电信设备:适用于各种电信基础设施,如交换机和路由器。

    技术参数


    - 额定电流范围: 0.062A 至 10A
    - 最大电压等级: 125VAC/VDC
    - 最高中断能力: 50A@125VAC/VDC, 300A@32VDC
    - 温度范围: -55°C 至 125°C(需适当降额)
    - 材料构成: 陶瓷外壳,金/银电镀黄铜帽
    - 安装条件: 适用于无铅焊接工艺
    - 尺寸: 长 6.10 mm (0.240"),宽 3.40 mm (0.134")

    产品特点和优势


    - 罗氏合规性:符合RoHS标准,无卤素。
    - 高可靠性:通过了多项严格测试,包括热冲击、振动和盐雾测试。
    - 易操作性:便于在生产和现场更换,简化维护流程。
    - 快速响应:在短时间内(例如,在额定电流的两倍下,最多5秒)即可切断电源,确保系统安全。

    应用案例和使用建议


    - 电信基站设备: 在基站的电力分配系统中,NANO2® 157保险丝可以保护敏感的电子设备不受过载电流的损害。
    - 汽车电子设备: 可用于汽车电子控制单元,保护系统免受瞬态电流影响。
    使用建议:
    - 确保在安装前选择正确的额定电流值,避免由于电流过大而造成不必要的频繁更换。
    - 考虑到保险丝的高温限制,如果环境温度过高,应该适当降低工作电流,确保温度不超过80°C。

    兼容性和支持


    - 兼容性:与无铅焊接工艺兼容,可应用于各类现代电子组装线。
    - 支持服务:Littelfuse公司提供全面的技术支持,包括样品申请、技术咨询等。

    常见问题与解决方案


    1. 问题: 保险丝在使用过程中频繁熔断。
    - 解决方案: 检查负载电流是否超过保险丝的额定值,重新评估电路设计。
    2. 问题: 安装过程中保险丝损坏。
    - 解决方案: 使用适当的焊接参数,确保不超出最高温度限制。

    总结和推荐


    综合评估:
    NANO2® 157系列标准纳米二极管表面贴装保险丝以其快速响应、易于更换和广泛的应用领域而脱颖而出。它的RoHS合规性、无卤素设计和高可靠性使其成为当今电子设备不可或缺的安全组件。
    推荐使用:
    强烈推荐在需要快速过流保护和高可靠性的应用中使用NANO2® 157保险丝。这款保险丝非常适合用于电信、汽车和其他工业自动化领域的设备,能够有效提高系统的整体安全性。

015701.5DR参数

参数
保险丝类型 Fast Blow
额定电流 1.5A
保险丝座类型 -
长*宽*高 6.5mm*2.69mm*2.69mm
通用封装 SMD,6.5X3.7MM
安装方式 夹子安装,底座安装,贴片安装
包装方式 卷带包装

015701.5DR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

015701.5DR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 015701.5DR 015701.5DR数据手册

015701.5DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1165 ¥ 28.9678
5+ $ 2.5875 ¥ 24.0508
10+ $ 2.392 ¥ 22.2336
50+ $ 1.8576 ¥ 17.2664
100+ $ 1.7172 ¥ 15.9613
250+ $ 1.5444 ¥ 14.3552
500+ $ 1.4256 ¥ 13.2509
1000+ $ 1.2528 ¥ 11.6448
库存: 1634
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.96
