首页  >  产品百科  >  023402.5MXEP

023402.5MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 17.045A²S 中速熔断 Cartridge,Glass 2.5A 插件,D5.8XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 023402.5MXEP
供应商: 国内现货
标准整包数: 100

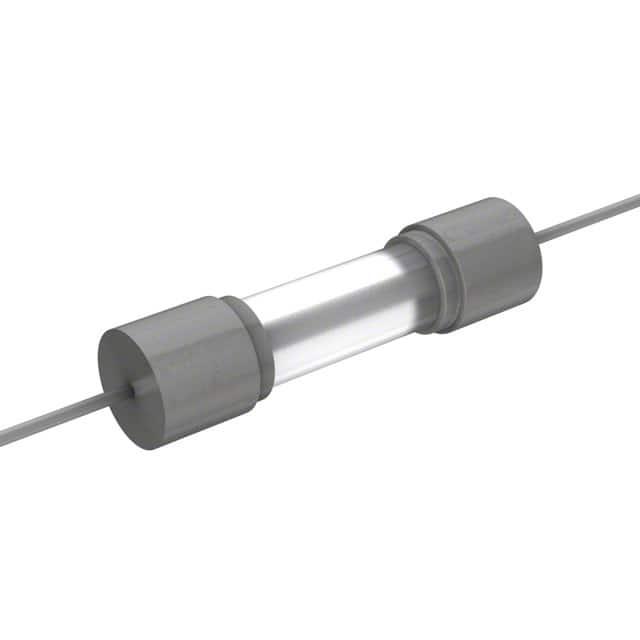

LITTELFUSE 熔断保险丝 023402.5MXEP

023402.5MXEP概述

    # 5×20 mm 中速熔断器 234 系列 — 技术手册

    产品简介


    Littelfuse 的 234 系列 5×20 mm 中速熔断器适用于各类电器或利用设备中的补充保护。该系列产品提供卡式和轴向引脚两种形式,通过了 UL/CSA/ANCE 248-1 和 248-14 标准认证。此系列熔断器采用玻璃体(1-3.5A)或陶瓷体(4-10A),并符合RoHS标准且无铅。适用于对设备进行独立组件或内部电路保护。

    技术参数


    - 额定电流范围: 1A 至 10A
    - 电压额定值: 250V
    - 中断额定值: 100A @ 250VAC,10000A @ 125VAC
    - 冷态电阻: 0.0107Ω 至 1.97500Ω
    - 熔断指数 I²t: 0.001A²s 至 51.40000A²s
    - 操作温度范围: -55℃至+125℃
    电气特性
    | 额定电流百分比 | 电流范围(A) | 开路时间(秒) |
    |
    | 100% | 1-3.5 | 4小时最小 |
    | 100% | 4-10 | 1小时最小 |
    | 135% | 1-3.5 | 3秒最小,最大1小时 |
    | 135% | 4-10 | 3秒最小,最大1小时 |
    | 200% | 1-3.5 | 400毫秒最小,最大2.25秒 |
    | 200% | 4-10 | 400毫秒最小,最大4秒 |

    产品特点和优势


    - 双材质体结构: 1-3.5A 使用玻璃体,4-10A 使用陶瓷体。
    - UL 认证: 符合 UL/CSA/ANCE 248-1 和 248-14 标准。
    - 环保设计: RoHS 合规,无铅。
    - 多种封装选项: 包括散装和带盘包装,适合不同的装配需求。
    - 优异的电气性能: 具备快速响应和长寿命特点,确保可靠的安全保护。

    应用案例和使用建议


    234 系列熔断器广泛应用于各种家用电器、工业控制设备和通信设备等,以确保这些设备内部电路的过载保护。实际应用时需要注意以下几点:
    - 建议在波峰焊接过程中严格遵守焊接参数:预热温度 100-150℃,预热时间 60-180 秒,焊料温度 260℃,焊接时间 2-5 秒。
    - 手工焊接时,焊接铁温度设定为 350℃ ±5℃,加热时间不超过 5 秒。
    - 不建议使用红外或对流再流焊接工艺。

    兼容性和支持


    - 适用范围: 适用于标准PCB和不同类型的夹具(如持片、熔断块等)。
    - 配套配件: 可选的持片和熔断块包括 345-ISF、345、830、520、646、658 等型号,详细信息参见附件部分。

    常见问题与解决方案


    1. 焊接时出现虚焊或假焊:
    - 解决方法:确保焊接温度和时间符合要求,必要时重新清洁焊接区域。
    2. 熔断器频繁熔断:
    - 解决方法:检查负载电流是否超过熔断器的额定值,如有需要更换更高额定值的熔断器。
    3. 产品损坏或失效:
    - 解决方法:请检查产品的操作条件是否符合规定,并联系制造商获得进一步技术支持。

    总结和推荐


    Littelfuse 的 234 系列 5×20 mm 中速熔断器具备优秀的电气性能和可靠的防护功能,适合于各类高要求的工业和消费电子产品中。其坚固耐用的设计和全面的认证使其成为市场的优质选择。对于那些寻求高效安全保护的设备而言,强烈推荐使用此款熔断器。

023402.5MXEP参数

参数
熔断 I²t 17.045A²S
额定电流 2.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.8XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

023402.5MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023402.5MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023402.5MXEP 023402.5MXEP数据手册

023402.5MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
