JLLS400.XXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 快速熔断 Cartridge 400A 支架安装,螺纹安装 92.1mm(长度)
供应商型号: ZT-JLLS400.XXP
供应商: 海外现货
标准整包数: 1

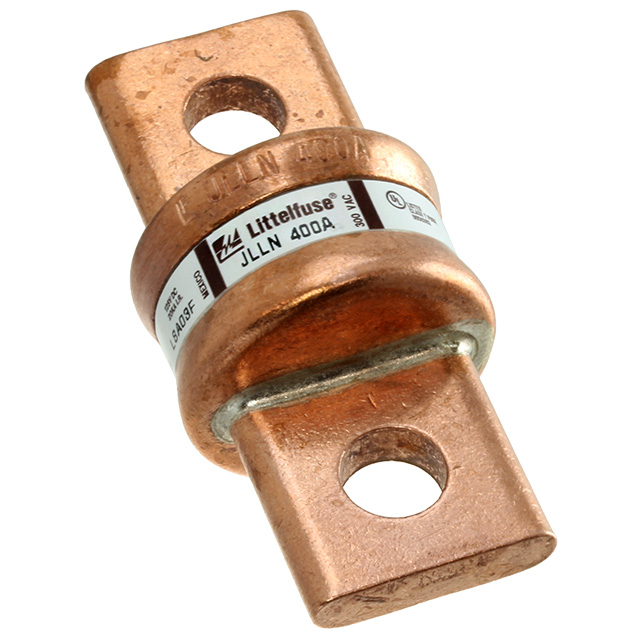

LITTELFUSE 熔断保险丝 JLLS400.XXP

JLLS400.XXP概述

    POWR-GARD® Fuse CLASS T – JLLN / JLLS Series 技术手册

    1. 产品简介


    POWR-GARD® Fuse CLASS T – JLLN / JLLS 系列 是一种紧凑型、快速响应的保险丝,专为各种电力转换和控制应用设计。其主要特点是体积小且能够提供极佳的电流限制能力,适用于驱动保护和敏感组件防护。该系列包括两种型号:JLLN 和 JLLS,分别适用于不同的电压和电流范围。主要功能包括过载和短路保护,适用于非感应电路和设备。此外,这些保险丝具备卓越的可靠性,能够在恶劣的工作环境中保持稳定性能。

    2. 技术参数


    - 电压额定值:
    - JLLN: AC 300V(DC 160V 至 125V)
    - JLLS: AC 600V(DC 300V)

    - 电流范围: 1–1200A
    - 断流能力:
    - JLLN: AC 200kA rms对称;DC 50kA(1–30A);DC 20kA(35–1200A)
    - JLLS: AC 200kA rms对称;DC 20kA
    - 认证标准:
    - JLLN: UL Standard 248-15, Class T(AC 1–1200A;DC 1–1200A)
    - JLLS: UL Standard 248-15, Class T(AC 1–1200A;DC 自认证)
    - 材料:
    - 1–30A: 蜜胺体、铜帽(JLLS)
    - 35–1200A: 蜜胺体、铜或青铜帽(取决于型号)
    - 环保: RoHS 合规
    - 产地: 墨西哥

    3. 产品特点和优势


    - 极佳的电流限制能力: 这种特性使其能够迅速切断电路,在发生故障时减少损害。
    - 紧凑设计: 体积小,适合空间有限的应用场合。
    - 高断流能力: 达到 200kA(交流)和 20kA(直流),确保了在极端条件下的可靠性。
    - 可选插件安装: JLLN 型号支持印刷电路板插件安装,便于集成和维护。

    4. 应用案例和使用建议


    应用案例:
    - 变频驱动保护: 用于保护变频器免受电流波动引起的损坏。
    - 电源转换设备: 适用于逆变器、整流器和不间断电源系统(UPS)。
    - 电源供应和配电单元: 在这些设备中起到关键的保护作用。
    - 紧凑型主开关: 在小型电器和设备中实现可靠的保护功能。
    使用建议:
    - 在选择合适的型号时,应考虑工作电压、电流要求和环境条件。
    - 对于需要高电流和电压的应用,应优先选择 JLLS 系列。
    - 安装时需确保适当的散热和电气连接,以防止过热和短路。
    - 对于印刷电路板安装,建议使用垂直或水平的安装方式,确保良好的接触和稳定性。

    5. 兼容性和支持


    - 兼容性: 本产品设计用于与市面上常见的电源和配电设备兼容。具体的兼容性取决于您的系统配置。
    - 支持和服务: Littelfuse 提供全面的技术支持,包括详细的安装指南、维护手册和技术文档。对于安装和使用过程中的任何疑问,可以通过官方网站获取相关信息或联系技术支持团队。

    6. 常见问题与解决方案


    - Q: 如何正确安装 JLLN/JLLS 系列保险丝?
    - A: 首先确保电路断电,然后根据保险丝的安装图将保险丝固定在适当的位置,确保电气连接稳固无误。
    - Q: 使用 JLLN/JLLS 系列保险丝时需要注意哪些环境因素?
    - A: 应避免极端温度、湿度和振动环境。在安装时,需注意通风良好,以免因过热导致故障。
    - Q: 保险丝触发后如何进行更换?
    - A: 保险丝触发后,需要确认故障原因并排除后方可更换新的保险丝。建议遵循正确的安装步骤,并在必要时咨询专业技术人员。

    7. 总结和推荐



    总结

    :
    POWR-GARD® Fuse CLASS T – JLLN / JLLS 系列保险丝凭借其紧凑设计、高电流限制能力和卓越的断流能力,成为各类电力转换和控制应用的理想选择。它们不仅具有出色的保护性能,还具备易于安装和维护的特点。
    推荐:
    鉴于该产品的优异性能和广泛适用性,我们强烈推荐在涉及关键电力保护的项目中使用此类保险丝。无论是在工业控制、能源管理还是其他电子设备中,这款保险丝都能够显著提升系统的安全性和可靠性。

JLLS400.XXP参数

参数
额定电流 400A
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
长*宽*高 92.1mm(长度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

JLLS400.XXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLS400.XXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLS400.XXP JLLS400.XXP数据手册

JLLS400.XXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
