首页  >  产品百科  >  0828020.UXTHP

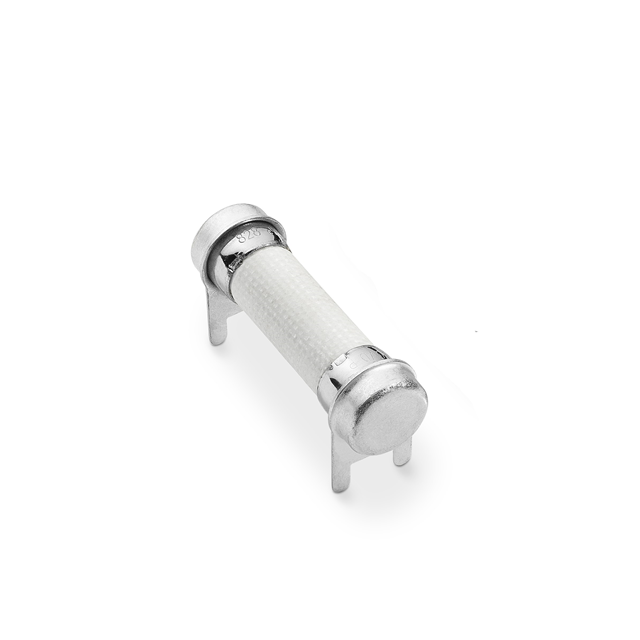

0828020.UXTHP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 536A²S Cartridge,Ceramic 20A 插件,D12.2XL39.2MM 通孔安装 39.2mm(长度)
供应商型号: 18-0828020.UXTHP-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 0828020.UXTHP

0828020.UXTHP概述

    # Littelfuse 828 Series High Voltage Cartridge Fuses

    产品简介


    Littelfuse的828系列高电压保险丝专为紧凑型汽车电子应用而设计。它们具有1000V直流电压下的出色断流能力,适用于需要高可靠性的电路保护。产品提供通过孔式和固定式两种版本,可满足不同应用场景的需求。

    技术参数


    - 额定电流范围:15A - 30A
    - 最大直流电压:1000Vdc
    - 断流能力:10KA@1000Vdc
    - 熔断时间:100%额定电流时,最小熔断时间为4小时;135%额定电流时,最大熔断时间为3600秒
    - 额定冷电阻:15A时为7.65 mΩ;20A时为4.90 mΩ;25A时为3.20 mΩ;30A时为2.90 mΩ
    - 工作温度范围:-55°C 到 +125°C

    产品特点和优势


    - 认证与合规:符合UL/CSA/NMX 248-1和UL/CSA/NMX 248-14标准,适用于美国和加拿大市场。
    - 小巧尺寸:适合紧凑空间应用。
    - 高断流能力:10KA@1000Vdc,确保在高电压环境下可靠断流。
    - AEC-Q200认证:保证了产品在汽车领域的高可靠性。

    应用案例和使用建议


    - 应用领域:车载充电器、电源分配单元。
    - 使用建议:
    - 预热时间推荐为60至180秒,焊料温度最高不超过260°C。
    - 焊接时间不超过5秒,避免使用红外或对流回流焊接工艺。
    - 请遵循焊接参数表中的建议参数以确保最佳焊接效果。

    兼容性和支持


    - 兼容性:适用于各类汽车电子系统,且具有广泛的认证。
    - 支持服务:Littelfuse提供详尽的技术支持和产品文档,包括安装指南、维护手册等,确保用户能够高效使用产品。

    常见问题与解决方案


    1. 问题:焊接时出现裂纹。
    - 解决方案:检查焊接参数,确保预热时间和焊接温度符合建议值。

    2. 问题:电流不稳定。
    - 解决方案:检查电流值是否超出额定范围,必要时更换合适规格的保险丝。

    总结和推荐


    828系列高电压保险丝凭借其卓越的断流能力和广泛的应用范围,在汽车电子领域表现出色。其紧凑设计和高可靠性使其成为市场上极具竞争力的产品。我们强烈推荐此系列产品给需要高电压保护的汽车电子应用场合。

0828020.UXTHP参数

参数
额定电压-AC -
额定电压-DC 1KV
熔断特性 -
保险丝类型 Cartridge,Ceramic
熔断 I²t 536A²S
额定电流 20A
熔断电流 -
长*宽*高 39.2mm(长度)
通用封装 插件,D12.2XL39.2MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

0828020.UXTHP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0828020.UXTHP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0828020.UXTHP 0828020.UXTHP数据手册

0828020.UXTHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.6488 ¥ 256.4921
5+ $ 25.4259 ¥ 212.7832
10+ $ 23.4562 ¥ 196.2987
40+ $ 19.9464 ¥ 166.9266
80+ $ 18.3827 ¥ 153.8398
230+ $ 16.64 ¥ 139.256
库存: 1561
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 256.49
直接购买
加入购物车
