020801.5MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 0.8A²S 快速熔断 Cartridge,Glass 1.5A 底座安装 14.48mm(长度)
供应商型号: ZT-020801.5MXP
供应商: 海外现货
标准整包数: 1

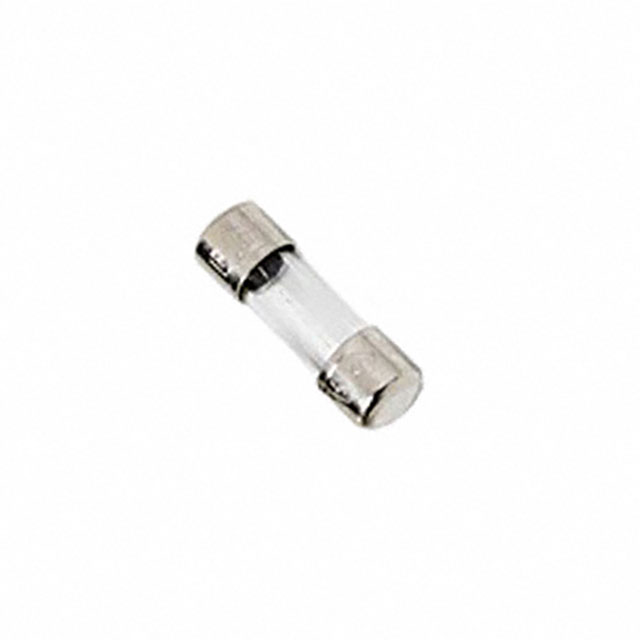

LITTELFUSE 熔断保险丝 020801.5MXP

020801.5MXP概述

    电子元器件产品技术手册:208系列快速动作保险丝

    产品简介


    Littelfuse公司的208系列(2AG)350V快速动作保险丝是专为保护电子设备免受过电流损害而设计的。该系列产品分为两种形式:直引线式和套筒式,具有紧凑的设计,能够提供与3AG系列相同的功能,但体积更小,仅为后者三分之一。这些保险丝在荧光灯电气球泡及其他应用中被广泛采用。

    技术参数


    - 额定电压:350V
    - 熔断时间:
    - 100% 额定电流下,最小熔断时间为4小时
    - 135% 额定电流下,最大熔断时间为1小时
    - 200% 额定电流下,最大熔断时间为1秒
    - 断路能力:100A @ 350V AC
    - 额定电流范围:0.375A 至 10A
    - 工作温度范围:-55°C 至 125°C
    - 符合标准:符合Underwriter’s Laboratories标准UL 248-14,RoHS认证,无铅

    产品特点和优势


    - 紧凑设计:与3AG系列相比,体积减小了三分之二,适合空间受限的应用场合。
    - 快速反应:能够在短时间内切断过电流,有效保护下游设备。
    - 多种选择:可选直引线式或套筒式,适应不同安装需求。
    - 材料耐久:玻璃体外壳,镍镀黄铜帽及锡镀铜引线,确保长时间使用中的稳定性和可靠性。

    应用案例和使用建议


    - 荧光灯电气球泡:由于保险丝具有高断路能力和快速响应时间,非常适合用于保护电气球泡免受过电流的影响。
    - 工业控制系统:适用于需要高速保护的控制系统,以防止瞬时电流过载对设备造成损害。
    使用建议:
    - 在安装前进行电气测试,确保与电路匹配。
    - 根据具体应用环境选择合适的安装方式,如直引线式或套筒式。

    兼容性和支持


    - 兼容性:该系列保险丝与其他标准电气系统兼容。
    - 支持信息:用户可以参考制造商提供的《推荐配件》部分,了解适用的配件型号。此外,对于超过最大额定值的应用,需联系厂家获取技术支持。

    常见问题与解决方案


    - Q: 安装过程中如何确保焊接质量?
    - A: 参照手册中的焊接参数表,选择合适的预热时间和焊接时间。建议使用波峰焊工艺时,预热温度控制在100°C至150°C之间,焊接时间控制在2至5秒。

    - Q: 如何正确处理过电流情况?
    - A: 一旦发现保险丝因过电流而熔断,应及时更换同型号的新保险丝,并检查电路是否有短路或其他故障。

    总结和推荐


    Littelfuse公司的208系列快速动作保险丝在尺寸、性能和可靠性方面表现出色,特别适用于空间受限且要求快速反应的场合。其优秀的电气特性和广泛的适用性使其在市场上具有很强的竞争力。强烈推荐该系列产品作为电气系统保护的重要组成部分。

020801.5MXP参数

参数
熔断 I²t 0.8A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 350V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
长*宽*高 14.48mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

020801.5MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

020801.5MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 020801.5MXP 020801.5MXP数据手册

020801.5MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
