首页  >  产品百科  >  37006300000

37006300000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.076A²S 50A 快速熔断 Board Mount (Cartridge Style Excluded) 630mA 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: CGC-37006300000
供应商: 海外现货
标准整包数: 1

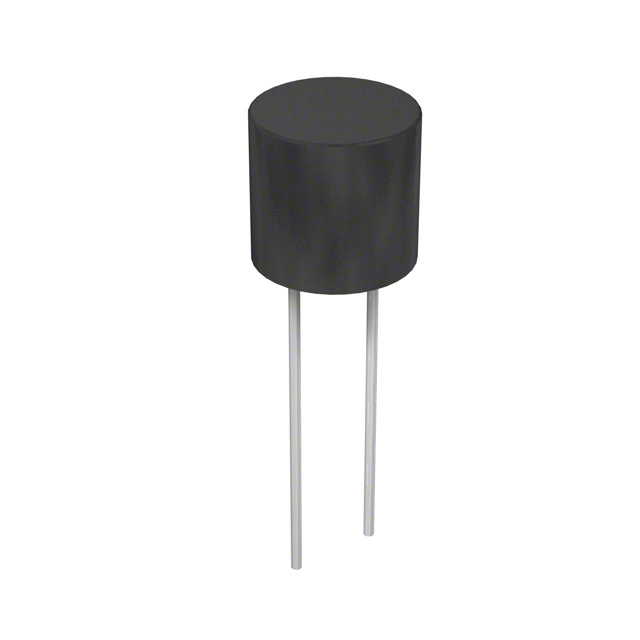

LITTELFUSE 熔断保险丝 37006300000

37006300000概述

    # TR5® 370系列快熔断保险丝技术手册

    产品简介


    TR5® 370系列快熔断保险丝是微型化的保险丝,采用快速动作设计,额定电压为250V,符合IEC 60127-3标准。这种保险丝适用于多种场合,包括电池充电器、消费电子产品、电源供应和工业控制器等。

    技术参数


    以下是370系列保险丝的技术规格:
    | 额定电流 (A) | 电压等级 (V) | 破断容量 (A) | 额定电阻 (Ω) | 压降 (mV) | 功率耗散 (mW) | 熔断积分 (A²s) |
    ||
    | 0.040 | 250 | 35 | 6.0000 | 900 | 100 | - |
    | 0.050 | 250 | 4.0224 | 320 | 80 | - | - |
    | ... | ... | ... | ... | ... | ... | ... |
    此外,370系列保险丝的典型特征包括:
    - 开启时间范围:150% 额定电流下最少1小时;275% 额定电流下最少10毫秒,最长3秒。

    产品特点和优势


    370系列保险丝具有多项独特的功能和优势:
    - 空间节约:减少PCB空间需求。
    - 国际认证:符合国际安全标准。
    - 低内阻:降低能耗和发热。
    - 抗震动和冲击:提供良好的机械稳定性。
    - 无铅、无卤素、符合RoHS标准:环保友好。
    - 广泛适用范围:电流范围从0.040A到6.3A。

    应用案例和使用建议


    370系列保险丝广泛应用于电池充电器、消费电子产品、电源供应和工业控制器等领域。对于需要高可靠性的电路,例如高频开关电源,370系列保险丝提供了优秀的保护。为了保证最佳效果,建议进行应用测试,并根据具体电路需求选择合适的型号。
    使用建议
    - 环境温度:建议在-40℃至+85℃范围内使用,但请注意在极端温度条件下可能需要重新评估电流等级。
    - 波峰焊接参数:预热温度100°C至150°C,预热时间60-180秒,波峰温度260°C,焊接时间2-5秒。

    兼容性和支持


    370系列保险丝符合多项国际安全标准,如UL和IEC 60127-3,这确保了它与其他电子元器件的良好兼容性。制造商提供详尽的技术文档和样本,以支持客户在设计和使用过程中的需求。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    1. 保险丝熔断频繁
    - 检查电路是否存在短路或过载情况。
    2. 压降异常高
    - 检查安装时是否正确连接,确保接触良好。
    3. 焊接不良
    - 调整焊接参数,确保焊点牢固且没有虚焊。

    总结和推荐


    综上所述,TR5® 370系列快熔断保险丝是一款高可靠性、高性能的产品,适合于多种应用场景。其紧凑的设计、广泛的工作范围和高安全标准使其在市场上具有很强的竞争力。我们强烈推荐这一系列保险丝用于需要高度可靠性和紧凑设计的应用场景。

37006300000参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.076A²S
额定电流 630mA
熔断电流 50A
额定电压-AC 250V
额定电压-DC -
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 盒装,卷带包装

37006300000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37006300000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37006300000 37006300000数据手册

37006300000封装设计

查看详情并下载
Symbol
Footprint
3D Model
