首页  >  产品百科  >  JLLN110.X

JLLN110.X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 300V 快速熔断 Cartridge 110A 支架安装,螺纹安装 61.9mm(长度)
供应商型号: 576-JLLN110.X
供应商: Mouser
标准整包数: 1

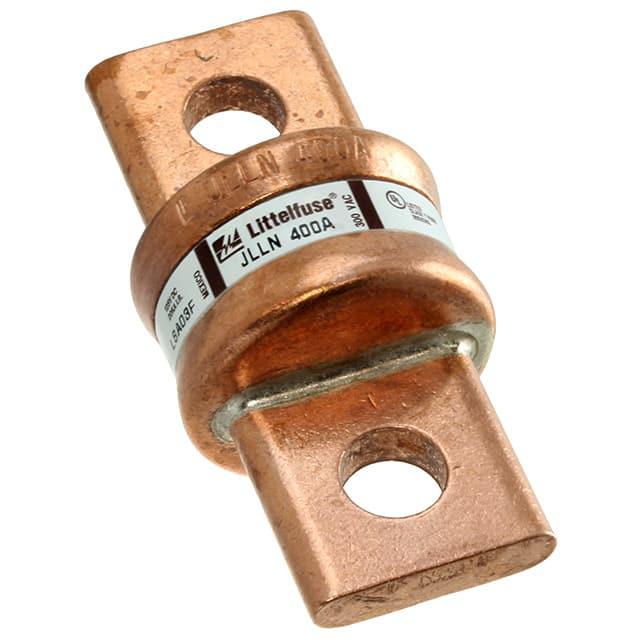

LITTELFUSE 熔断保险丝 JLLN110.X

JLLN110.X概述

    POWR-GARD® 熔断器 — CLASS T – JLLN / JLLS 系列

    产品简介


    POWR-GARD® 熔断器是 Littelfuse 公司生产的一系列高效率快熔型熔断器,属于 Class T 类别。该系列产品具有紧凑设计、高度电流限制以及卓越的断开能力等特点,适用于多种电力系统中,为关键设备提供短路和过载保护。具体来说,这些熔断器常用于变频驱动器保护、电源转换设备(如逆变器、整流器和不间断电源)、电源供应及分配单元以及紧凑型主开关。

    技术参数


    - 额定电压:交流 300/600 V
    - 电流范围:1-1200 A
    - 断开能力:
    - 交流:200 kA rms 对称
    - 直流:50 kA (1-30 A),20 kA (35-1200 A)
    - 适用标准:符合 UL 和 CSA 认证
    - 材料:部分型号采用铜帽,部分型号采用青铜帽
    - 环境要求:RoHS 合规
    - 产地:墨西哥制造

    产品特点和优势


    1. 极高的电流限制能力:能在短时间内切断大电流,快速响应故障,有效防止过载和短路造成的损害。
    2. 紧凑设计:体积小于同类 Class R 熔断器,节省空间的同时保持高性能。
    3. 可靠断开能力:具备 200 kA 的断开能力,确保在极端条件下也能正常运作。
    4. 多样化的安装选项:对于 JLLN 35-60 安培型号,提供 PCB 插座,方便板载安装。

    应用案例和使用建议


    POWR-GARD® 熔断器被广泛应用于多种电力系统,尤其适用于需要严格保护的高功率设备,如变频驱动器、逆变器和整流器等。例如,在变频驱动器的应用中,该熔断器可以有效地保护驱动器免受内部或外部短路的破坏,确保系统的稳定运行。建议在选择合适型号时考虑负载的具体要求,同时进行适当的测试以验证其性能。

    兼容性和支持


    该系列产品与特定的熔断器插座配套使用,如 LFT30、LFT60 系列和 LSCR 系列(70-800 安培)。此外,Littelfuse 公司还提供了详尽的技术文档和在线资源,以便用户下载技术曲线图、CAD 绘图和其他技术信息,进一步了解产品的详细信息和技术支持。

    常见问题与解决方案


    - Q:如何正确选择适合的熔断器?
    - A:根据具体应用中的负载电流大小来选择相应的型号。

    - Q:在焊接过程中需要注意哪些事项?
    - A:预热应在 130°C 以上持续不超过 75 秒,回流焊温度不应超过 280°C。

    总结和推荐


    综上所述,POWR-GARD® 系列熔断器凭借其出色的电流限制能力和紧凑的设计,成为众多电力系统应用的理想选择。特别是对于那些需要高效、可靠的短路和过载保护的应用场合,该产品无疑是最佳的选择之一。考虑到其优秀的性能和广泛的适用范围,我们强烈推荐此系列熔断器用于各种电力设备的保护。

JLLN110.X参数

参数
保险丝类型 Cartridge
熔断 I²t -
额定电流 110A
熔断电流 -
额定电压-AC 300V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 61.9mm(长度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

JLLN110.X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLN110.X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLN110.X JLLN110.X数据手册

JLLN110.X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 64.515 ¥ 545.1518
5+ $ 62.2404 ¥ 525.9314
10+ $ 60.912 ¥ 514.7064
25+ $ 58.2015 ¥ 491.8027
50+ $ 55.2405 ¥ 466.7822
100+ $ 54.243 ¥ 458.3534
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 545.15
