03540801ZXGY

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 20A 底座安装
供应商型号: CGC-03540801ZXGY
供应商: 海外现货
标准整包数: 1

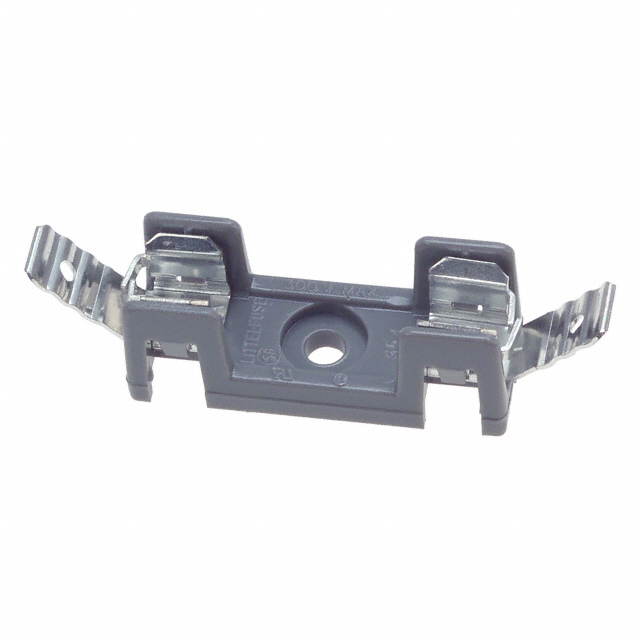

LITTELFUSE 保险丝座和保险丝夹 03540801ZXGY

03540801ZXGY概述

    Cartridge Fuse Blocks:354系列

    产品简介


    Littelfuse的354系列是小型且高效的保险丝块(Cartridge Fuse Blocks),用于保护电路免受过载和短路的损害。此系列产品具有多种规格,支持高达600V的直流和交流电压,并提供不同的电流等级(从3A到30A)以适应不同应用需求。354系列保险丝块广泛应用于电力系统、工业自动化设备、电源转换器以及任何需要过流保护的电子设备中。

    技术参数


    以下是354系列保险丝块的技术参数:
    | 序列号 | 接线方式 | 电流额定值(A) | 电压额定值(V) | 材料特性 | 绝缘强度(V) |
    |
    | 354 000 | 焊接 | 30 | 600 | 锡磷青铜镀层 | 1500 |
    | 354 600 | 快速插片(3/16") | 20 | 600 | 锡磷青铜镀层 | 1500 |
    | 354 700 | 快速插片(1/4") | 30 | 600 | 锡磷青铜弹簧镀层 | 1500 |
    | 354 800 | 快速插片(1/4") | 20 | 600 | 锡磷青铜镀层 | 1500 |
    | 354 900 | 快速插片(1/4") | 30 | 600 | 锡磷青铜弹簧镀层 | 1500 |
    | 354 101-GY | 印刷电路板 | 15 | 600 | 锡磷青铜镀层 | 1500 |
    注:30A的容量基于#10 AWG导线适当焊接。

    产品特点和优势


    - 低轮廓设计:采用独立屏障加固保险丝夹,提高抗磨损及电气安全性。
    - 高效接触:独特的设计允许夹子自动对齐至保险丝盖,确保低接触电阻。
    - 高电流承载能力:通过采用弹簧黄铜夹子,实现了更高电流等级。
    - 灵活安装:多极单元可拆分为所需数量的极数。
    - 阻燃材料:外壳采用玻璃纤维增强塑料,达到UL 94V0阻燃等级。

    应用案例和使用建议


    - 电力系统:在电力系统中,354系列保险丝块可有效地限制短路电流,防止线路损坏。
    - 工业自动化设备:作为过流保护装置,能迅速响应并断开异常电路,延长设备寿命。
    - 电源转换器:为各类电源转换器提供必要的保护措施,避免因过载导致设备故障。
    使用建议:
    - 在高电流环境下使用时,建议选用大电流等级的型号。
    - 在需要防旋转的应用场合,选择带有防旋转功能的产品。

    兼容性和支持


    354系列保险丝块适用于尺寸为3AB/3AG的熔断器。此外,还提供了多种终端选项,如焊接端子、快速插片以及印刷电路板终端。对于特定型号的产品,还可以选择防旋转功能。Littelfuse公司提供详尽的技术文档和专业的技术支持服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝未正确熔断 | 检查熔断器额定值是否与电路要求相匹配;检查电路是否有持续过载现象。 |
    | 插片无法正确固定 | 确保正确安装夹具,同时注意检查是否有防旋转结构。 |

    总结和推荐


    总体而言,Littelfuse的354系列保险丝块凭借其紧凑的设计、可靠的性能以及丰富的配置选项,在各种工业环境中均表现出色。它不仅能有效保护电子设备免受电气故障的影响,还能提升系统的整体可靠性和稳定性。因此,我强烈推荐这款产品给需要高可靠性过流保护的用户。
    该文档中的所有信息均为Littelfuse于2018年发布。请注意,由于供应商随时可能修改规格,请始终参考最新版本的官方文档。

03540801ZXGY参数

参数
额定电流 20A
保险丝座类型
保险丝类型 Cartridge
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

03540801ZXGY厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03540801ZXGY数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03540801ZXGY 03540801ZXGY数据手册

03540801ZXGY封装设计

查看详情并下载
Symbol
Footprint
3D Model
