37000800410

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.0014A²S 50A 快速熔断 Board Mount (Cartridge Style Excluded) 80mA 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: ZT-37000800410
供应商: 海外现货
标准整包数: 1

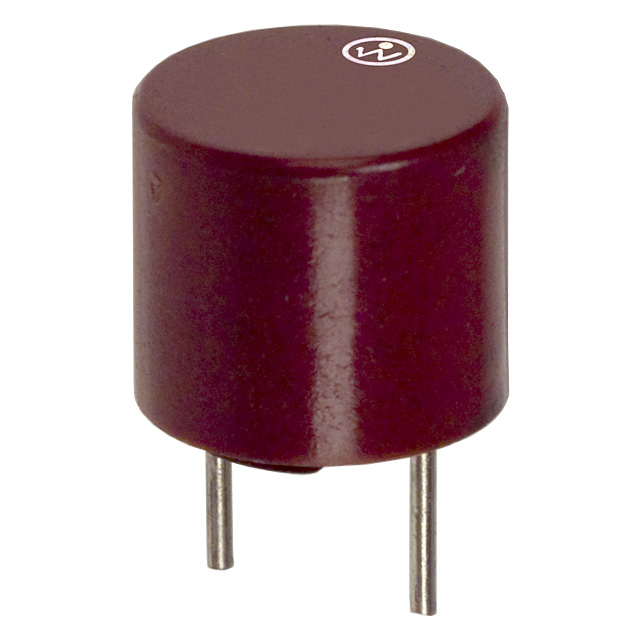

LITTELFUSE 熔断保险丝 37000800410

37000800410概述


    产品简介


    基本介绍
    本文介绍了Littelfuse公司的TR5系列快熔式保险丝370型号。这是一种小型、快响应时间的保险丝,适用于多种电子产品中。这些保险丝的设计符合国际电工委员会(IEC)60127-3标准,主要用于防止电路过载,确保电路的安全运行。370系列涵盖了广泛的电流范围,从0.040A到6.3A,适用于各种电压等级和应用场景。

    技术参数


    电气特性
    - 额定电流范围: 0.040A 至 6.3A
    - 额定电压: 250V AC
    - 耐断能力: 最大可达35A @ 250VAC
    - 额定冷态电阻: 0.0002Ω 至 0.0246Ω
    - 最大压降: 1000mV @ 1.0×IN
    - 功率损耗: 0.025mW 至 1.8mW @ 1.5×IN
    - 熔化积分: 0.025A²s 至 24.0A²s @ 10×IN
    开启时间特性
    - 150%额定电流: 最少1小时
    - 210%额定电流: 最多30分钟
    - 275%额定电流: 最少10ms,最多3秒
    - 400%额定电流: 最少3ms,最多300ms
    - 1000%额定电流: 最多20ms

    产品特点和优势


    - 节省PCB空间: 相比传统保险丝,该系列能够有效减少PCB面积需求。
    - 直接焊接或插件版本: 提供直接焊接或插件两种安装方式,方便灵活选择。
    - 国际认证: 拥有多项国际安全认证,满足全球市场标准。
    - 低内部电阻: 确保在高负载情况下依然保持稳定。
    - 抗震抗冲击: 高强度壳体设计,提高耐用性。
    - 环保材料: 采用无铅、无卤素及RoHS合规材料,适合环保要求较高的应用场景。
    - 广泛应用: 适用于电池充电器、消费电子产品、电源供应和工业控制器等多个领域。

    应用案例和使用建议


    应用案例
    370系列TR5®快熔式保险丝在以下几种场景中得到了广泛的应用:
    - 电池充电器: 用于保护充电器电路,避免过流导致损坏。
    - 消费电子产品: 如手机、平板电脑等设备中的电源管理模块。
    - 工业控制器: 在工业自动化系统中提供必要的电路保护。
    使用建议
    - 推荐测试: 在正式使用前进行应用测试,以确保符合实际使用需求。
    - 注意温度变化: 考虑到工作环境温度的变化,建议根据温度曲线进行适当的额定电流重新评级。
    - 正确焊接方法: 建议使用波峰焊或手焊方法,严格按照推荐的焊接参数执行。

    兼容性和支持


    兼容性
    该产品兼容多种电子设备和电路板,且与大多数主流焊接工艺兼容。
    支持与维护
    Littelfuse公司提供了详尽的技术文档和样品服务,确保客户能够得到及时的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断后无法复位 | 更换新的保险丝 |
    | 工作时温度过高 | 检查是否超负荷工作,调整电路负载 |
    | 保险丝接触不良 | 确认安装正确,检查焊接质量 |

    总结和推荐


    370系列TR5®快熔式保险丝以其快速反应、高效能和环保特性,在市场上具有显著的竞争优势。它不仅能满足不同应用场景下的安全需求,还能帮助制造商和终端用户实现更可靠的产品表现。总体而言,对于需要高性能和安全防护的电路,我们强烈推荐使用这一系列的保险丝产品。

37000800410参数

参数
熔断 I²t 0.0014A²S
额定电流 80mA
熔断电流 50A
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37000800410厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37000800410数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37000800410 37000800410数据手册

37000800410封装设计

查看详情并下载
Symbol
Footprint
3D Model
