028707.5U

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 60A²S 1KA Automotive 7.5A 底座安装 19.1mm*5.1mm*12.3mm
供应商型号: 028707.5U-ND
供应商: Digi-Key
标准整包数: 1

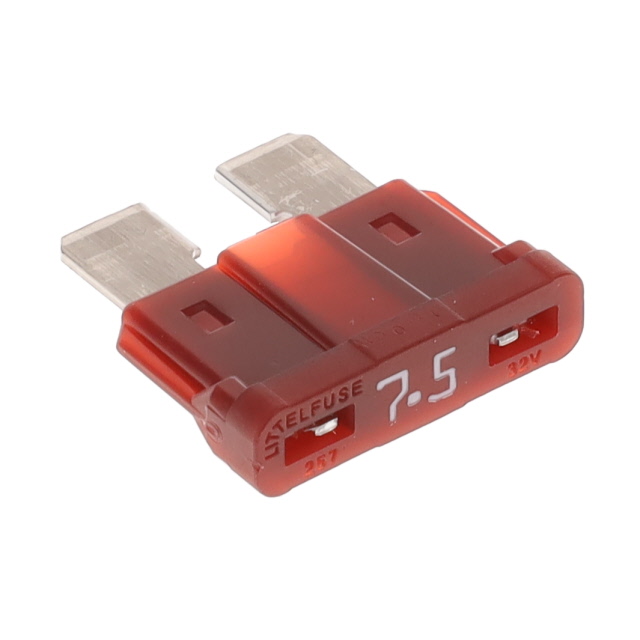

LITTELFUSE 熔断保险丝 028707.5U

028707.5U概述


    产品简介

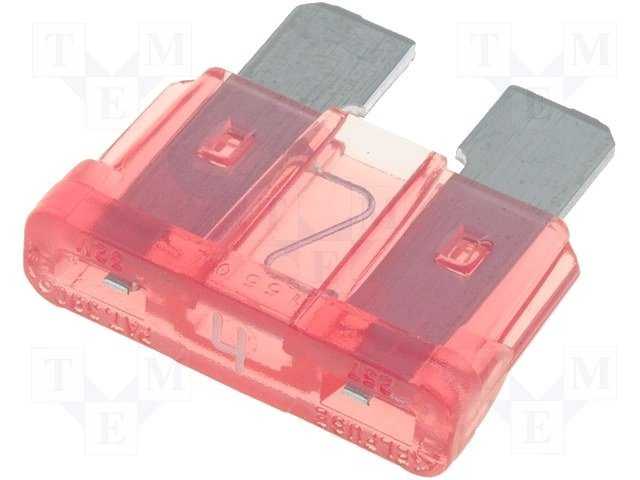

    Littelfuse公司是全球知名的电子保护元件制造商,其产品广泛应用于汽车、工业控制等领域。本文将详细介绍Littelfuse公司的ATOF® Blade Fuses(刀型保险丝),这是一款专为汽车电子设计的安全保护元件。ATOF®刀型保险丝具有易于识别和更换的特点,被广泛用于低电压电子系统,成为原装设备电路保护的标准。

    技术参数


    ATOF®刀型保险丝具有如下技术参数:
    | 参数 | 规格 |

    | 电压等级 | 32 VDC |
    | 熔断电流 | 1000A @ 32 VDC |
    | 温度范围 | -40˚C 至 +105˚C (锡镀层)
    -40˚C 至 +125˚C (银镀层) |
    | 材质 | PA66 |
    | 接线端 | 锡镀锌合金(锡镀层)
    银镀锌合金(银镀层) |
    | 认证标准 | SAE J1284, ISO 8820-3 |
    | UL认证 | File AU1410 |
    | CSA认证 | File No. 29862 |
    此外,ATOF®刀型保险丝具有以下不同规格的产品:
    | 额定电流 (A) | 住材质 | 典型电压降 (mV) | 冷态电阻 (mΩ) | I²t值 (A²s) |

    | 1 | PA66 | 176 | 123 | 0.4 |
    | 2 | PA66 | 141 | 53.5 | 1.4 |
    | 3 | PA66 | 137 | 31.1 | 7.4 |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    ATOF®刀型保险丝具有以下显著特点和优势:
    1. 易于识别与更换:其独特的颜色编码使其在电路板上非常显眼,方便快速识别和更换。
    2. 高可靠性:通过严格的温度和电流测试,保证在各种环境下稳定工作。
    3. 广泛的适用性:适用于各种低电压电子设备,尤其适合汽车应用领域。

    应用案例和使用建议


    ATOF®刀型保险丝通常应用于汽车电子系统的保护,例如车灯、电控单元(ECU)、传感器等。为了确保最佳效果,在安装和使用过程中需要注意以下几点:
    1. 正确选择额定电流:根据负载电流选择合适的保险丝规格,以防止过载或短路导致的损坏。
    2. 注意环境温度:根据环境温度选择合适的保险丝型号,避免因高温而导致熔断。

    兼容性和支持


    ATOF®刀型保险丝符合SAE J1284和ISO 8820-3标准,与市面上主流汽车电子设备具有良好的兼容性。Littelfuse公司提供全面的技术支持和售后服务,确保用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断。
    解决方案:检查负载电流是否超过保险丝的额定电流,调整电流至安全范围内。

    2. 问题:保险丝外观损坏。
    解决方案:检查保险丝是否受到物理损坏,更换新的保险丝。

    总结和推荐


    总体而言,ATOF®刀型保险丝是一款高性能、高可靠性的电路保护元件。它具备易于识别和更换的特点,适用于多种低电压电子应用,特别是在汽车电子领域表现卓越。建议在需要严格保护电路的应用场景下使用。

028707.5U参数

参数
额定电压-AC -
额定电压-DC 32V
熔断特性 -
保险丝类型 Automotive
熔断 I²t 60A²S
额定电流 7.5A
熔断电流 1KA
长*宽*高 19.1mm*5.1mm*12.3mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

028707.5U厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

028707.5U数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 028707.5U 028707.5U数据手册

028707.5U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.5964
5+ $ 0.4048 ¥ 3.7627
10+ $ 0.3738 ¥ 3.474
50+ $ 0.291 ¥ 2.7044
100+ $ 0.2686 ¥ 2.4966
250+ $ 0.2325 ¥ 2.1404
500+ $ 0.2145 ¥ 1.9743
1000+ $ 0.1978 ¥ 1.8207
5000+ $ 0.1636 ¥ 1.5061
库存: 480
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.59
