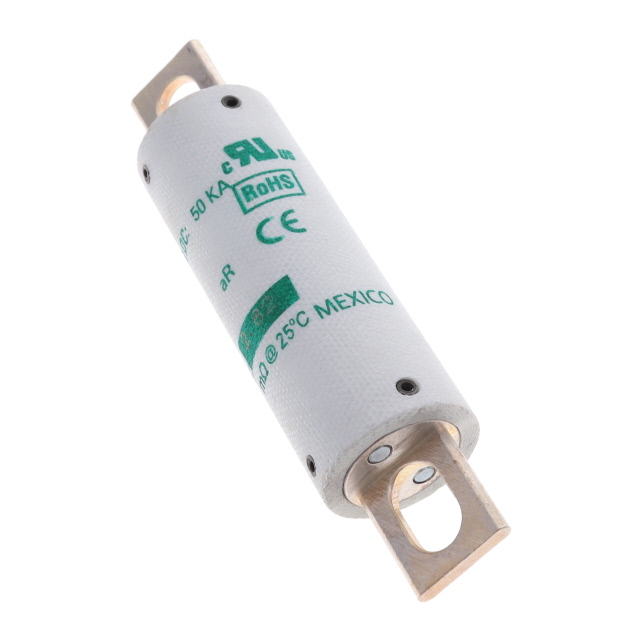

L75QS060.V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 750V 快速熔断 Cartridge 60A 支架安装,螺纹安装 73.03mm(长度)
供应商型号: 576-L75QS060.V
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 L75QS060.V

L75QS060.V概述

    L75QS系列高电流速熔断器技术手册

    产品简介


    L75QS系列是由Littelfuse公司生产的高电流速熔断器(High-Speed Fuse),特别适用于电力半导体设备的保护。此系列产品采用传统的圆柱形螺栓式封装设计,具有快速熔断、高度限流等特点,可用于多种电力转换和控制电路中。

    技术参数


    - 额定电压: 直流750伏特
    - 额定电流: 35安培至800安培
    - 分断能力: 直流50千安培
    - 时间常数: 10毫秒
    - 材质:
    - 熔体: 蜜胺
    - 接头: 铜合金
    - 认证: UL认可(E71611), cURus认证(E71611)
    - 环保标准: 符合RoHS和REACH标准
    - 工作温度: 操作温度范围-55°C到+125°C,储存温度不超过35°C且相对湿度小于65%

    产品特点和优势


    L75QS系列熔断器的主要特点是快速反应、高效限流,特别适合于对过载电流非常敏感的电力系统中。其具备传统北美螺栓式安装接口,适应广泛的电气安装需求。此外,该系列产品具有优异的环境兼容性,符合多项环保标准。

    应用案例和使用建议


    L75QS系列高电流速熔断器广泛应用于电源转换、不间断电源、电动汽车充电站及变频器等领域。例如,在电动汽车充电站的应用中,L75QS可以确保在突发大电流情况下迅速断开,以避免电力系统的损坏。在使用此类熔断器时,建议选择合适的熔断器块(如LSCR101, LSCR102, LSCR103),并根据实际工作电流进行匹配,确保最佳保护效果。

    兼容性和支持


    L75QS系列熔断器具有良好的通用性,可与不同制造商的设备兼容。同时,Littelfuse公司提供详尽的技术文档和支持,包括详细的产品手册、安装指南及技术支持热线,为用户提供全方位的服务保障。

    常见问题与解决方案


    1. 问题: 熔断器工作时频繁熔断。
    - 解决方法: 首先检查负载情况,确认是否过载。如果正常,则需进一步检查熔断器接线及环境条件。
    2. 问题: 熔断器难以更换。
    - 解决方法: 确认选用合适的型号及接头工具,确保正确拆卸与安装。

    总结和推荐


    L75QS系列高电流速熔断器以其出色的保护能力和优良的环境适应性,成为众多电力转换与控制电路的理想选择。无论是用于工业设备还是新能源汽车充电设施,L75QS都能发挥关键作用。强烈推荐在相关项目中使用L75QS系列熔断器。

L75QS060.V参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 60A
熔断电流 -
额定电压-AC -
额定电压-DC 750V
长*宽*高 73.03mm(长度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

L75QS060.V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

L75QS060.V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE L75QS060.V L75QS060.V数据手册

L75QS060.V封装设计

查看详情并下载
Symbol
Footprint
3D Model
