02391.25TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 19.525A²S 慢速熔断 Cartridge,Glass 1.25A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 576-02391.25TXP
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 02391.25TXP

02391.25TXP概述

    电子元器件产品技术手册

    1. 产品简介

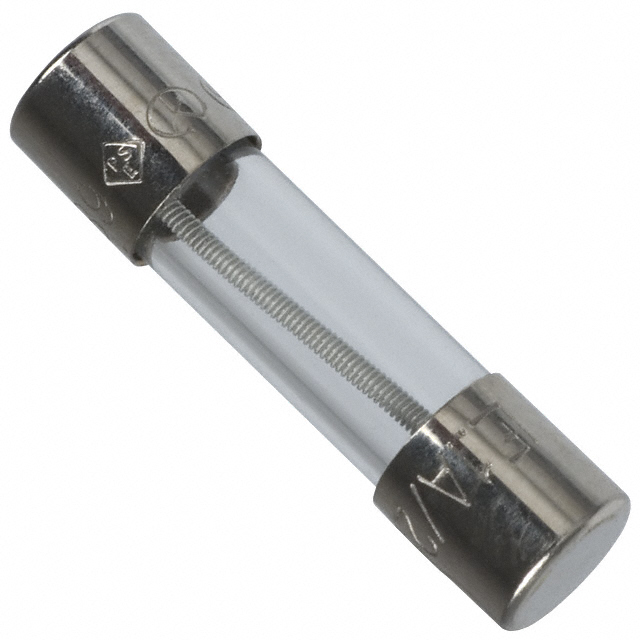

    本手册详细介绍的是Littelfuse公司生产的239系列5x20mm时间滞后保险丝(Slo-Blo®)。这款电子元器件主要用于过电流保护,特别是在家用电器、工业设备和其他需要高可靠性保护的应用中。产品按照UL/CSA标准设计,提供不同额定电流等级,适用于广泛的电气系统。

    2. 技术参数


    - 电气特性
    - 开路测试:100%额定电流下最小开路时间为4小时
    - 短路测试:135%额定电流下最大短路时间为1小时
    - 过载测试:200%额定电流下最小时间为5秒,最长时间为2分钟
    - 断流能力
    - 额定电流范围0.200A到7A
    - 断流能力:0.20A-1A时为10,000安培@125VAC,0.7-0.8功率因数;35A时为10,000安培@125VAC,100A时为250VAC
    - 4A-7A时为10,000安培@125VAC,100A时为250VAC
    - 材料规格
    - 外壳:玻璃
    - 罩帽:镀镍黄铜
    - 引线:镀锡铜
    - 尺寸:长度(含引脚)5.1+0.6mm,直径5.2+0.1/-0.2mm
    - 环境要求
    - 工作温度范围:-55°C至125°C
    - 热冲击:MIL-STD-202F方法107G
    - 振动:MIL-STD-202F方法201A
    - 湿度:MIL-STD-202F方法103B条件A,高相对湿度95%和高温40°C持续240小时
    - 盐雾:MIL-STD-202F方法101D条件B
    - 物理特性
    - 额定电压:250VAC
    - 电阻:不同额定电流对应的阻值见上文表格
    - I2t值:不同额定电流对应的I2t值见上文表格

    3. 产品特点和优势


    - 独特的熔断特性:Slo-Blo®时间滞后特性使其能有效抑制瞬态电流,减少误断现象。
    - 广泛的应用范围:适用于多种家用电器和工业设备。
    - 高可靠性:按UL/CSA标准设计,确保在极端环境下的可靠表现。
    - 易于安装:轴向引脚设计便于PCB安装,降低组装成本。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于微波炉、洗衣机、空调、电动工具、工业自动化控制系统等设备中。
    - 使用建议:选择合适的额定电流以避免误断或过热。在设计电路时考虑瞬态电流的影响,必要时添加额外保护措施。

    5. 兼容性和支持


    - 兼容性:该产品可用于各种标准电路板布局,且支持轴向引脚和筒式封装两种形式。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户能够正确使用并获得最佳效果。

    6. 常见问题与解决方案


    - 问题一:产品在特定环境下频繁断开。
    - 解决方案:检查环境温度是否超出规范范围,确认是否有瞬态电流影响。

    - 问题二:无法找到合适的产品型号。
    - 解决方案:联系供应商,根据具体需求定制产品型号。

    7. 总结和推荐


    综上所述,239系列5x20mm时间滞后保险丝是一款高性能、可靠且广泛应用的电子元器件。它具备出色的时间滞后特性,能够在复杂的工作环境中提供有效的保护。我们强烈推荐此产品给那些寻求稳定可靠的电路保护解决方案的工程师和技术人员。

02391.25TXP参数

参数
熔断 I²t 19.525A²S
额定电流 1.25A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

02391.25TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02391.25TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02391.25TXP 02391.25TXP数据手册

02391.25TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6905 ¥ 14.2847
5+ $ 1.541 ¥ 13.0215
10+ $ 1.5295 ¥ 12.9243
100+ $ 1.404 ¥ 11.8638
250+ $ 1.3392 ¥ 11.3162
500+ $ 1.2528 ¥ 10.5862
1000+ $ 1.188 ¥ 10.0386
2500+ $ 1.113 ¥ 9.4049
库存: 28
起订量: 1 增量: 1
