0433.500NR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 63V 63V 0.006A²S 快速熔断 Board Mount (Cartridge Style Excluded) 500mA 1206 贴片安装 3.18mm*1.52mm*580μm
供应商型号:
供应商:
标准整包数: 0

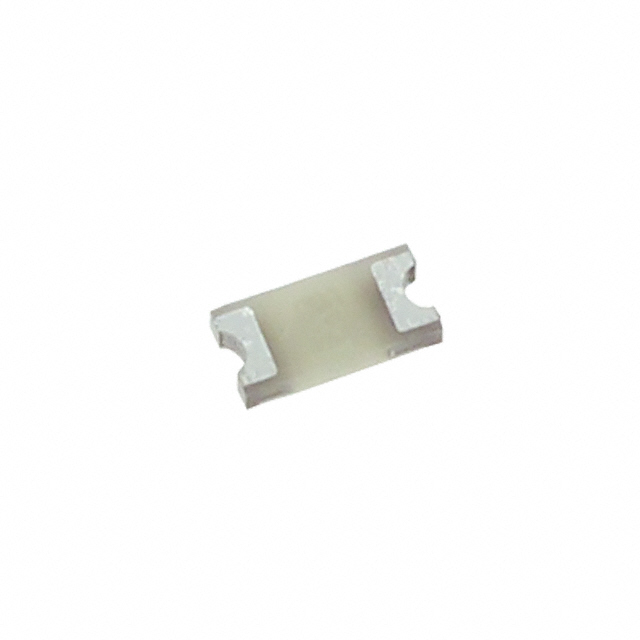

LITTELFUSE 熔断保险丝 0433.500NR

0433.500NR概述

    433系列快熔断表面贴装保险丝技术手册

    产品简介


    433系列快熔断表面贴装保险丝是小尺寸(1206封装)的薄膜设备,专门设计用于空间受限的应用,如手持便携式电子产品中的二次保护电路。这款保险丝具有极快的动作速度,适用于要求严格保护的应用场合。对于符合RoHS标准且无铅的设计,可以参考Littelfuse公司的466系列薄膜保险丝;对于新的7安培设计,可参考429系列薄膜保险丝。

    技术参数


    - 尺寸:1206封装
    - 认证:E10480和LR29862
    - 额定电流范围:125mA - 5A
    - 额定电压范围:63V AC/DC - 125V AC/DC
    - 中断能力:50A@63V, 50A@125V
    - 冷态电阻:0.00040Ω - 1.6000Ω
    - 熔断时间:100%额定电流下4小时,最小值;200%额定电流下5秒,最大值;300%额定电流下0.2秒,最大值

    产品特点和优势


    1. 小型化设计:利用薄膜技术实现超小体积,低轮廓设计,非常适合空间受限的应用。
    2. 改善性能:采用扁平表面设计,提高了拾放操作的性能,尤其适用于对高度有严格限制的应用。
    3. 相同电气规范:电气规格与流行的429系列一致,便于升级替换。
    4. 可靠性和安全性:能够在短时间内迅速切断过载电流,提供可靠的电路保护。

    应用案例和使用建议


    - 手持便携式设备:适用于智能手机、平板电脑等小型电子设备中的二次保护。
    - 工业控制设备:适用于对电流保护有较高要求的工业控制系统。
    - 使用建议:建议将保险丝放置于靠近被保护电路的位置,以减少线路阻抗带来的误差。确保保险丝的额定电流符合应用需求,避免长期运行导致过热。

    兼容性和支持


    433系列保险丝与其他同类产品在电气特性上兼容,但具体安装时需考虑与主板和其他元件的兼容性。Littelfuse公司提供详细的技术支持和售后服务,包括产品选型、安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:安装过程中容易损坏
    - 解决方案:遵循正确的安装步骤,注意防静电措施,确保在无尘环境中进行焊接操作。
    2. 问题:出现开路故障
    - 解决方案:检查是否有过载电流导致保险丝熔断,如有需要更换新的保险丝。
    3. 问题:安装后不起作用
    - 解决方案:确认保险丝正确安装并已通电测试,检查电源电压是否符合要求。

    总结和推荐


    综上所述,433系列快熔断表面贴装保险丝凭借其紧凑的设计、快速的动作能力和高可靠性,成为空间受限应用中的理想选择。我们强烈推荐此产品用于各种便携式电子设备和工业控制系统中。尽管价格相对较高,但从长远来看,其出色的保护效果和可靠性使其物有所值。

0433.500NR参数

参数
额定电流 500mA
熔断电流 -
额定电压-AC 63V
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.006A²S
长*宽*高 3.18mm*1.52mm*580μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

0433.500NR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0433.500NR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0433.500NR 0433.500NR数据手册
