023406.3MRET1P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 37.685A²S 中速熔断 Cartridge,Ceramic 6.3A 插件,D5.8XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-023406.3MRET1P
供应商: 海外现货
标准整包数: 1

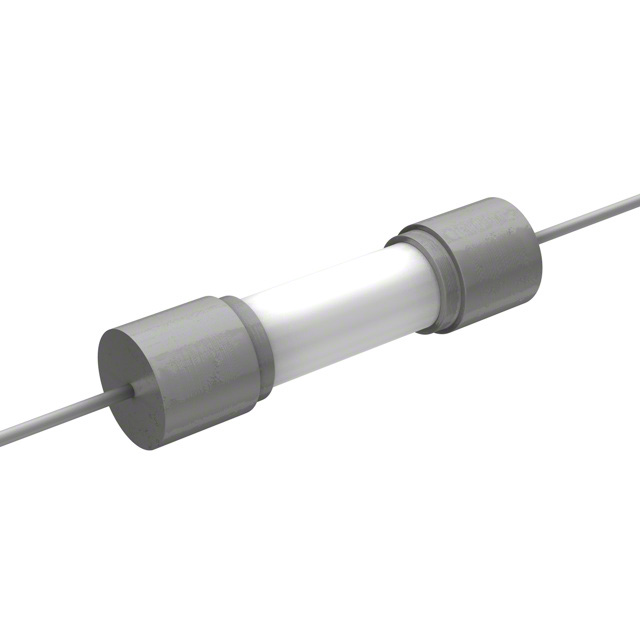

LITTELFUSE 熔断保险丝 023406.3MRET1P

023406.3MRET1P概述

    # 234系列5×20毫米中速保险丝技术手册

    产品简介


    Littelfuse公司的234系列5×20毫米中速保险丝是一种适用于家用电器或使用设备中的辅助保护装置。该保险丝主要用于为内部电路或组件提供独立保护,符合UL/CSA/ANCE 248-1和248-14标准。234系列保险丝分为插片式和轴向引线两种格式,具有玻璃体(1-3.5A)和陶瓷体(4-10A)两种材质,适合不同应用场景的需求。

    技术参数


    以下是234系列保险丝的主要技术规格:
    - 额定电流范围: 1A - 10A
    - 电压等级: 250V
    - 断路能力:
    - 100A @ 250VAC
    - 200A @ 250VAC
    - 10000A @ 125VAC
    - 冷态电阻: 不同额定电流下,冷态电阻在0.0107至17.04500欧姆之间
    - 熔化指数 \(I^2t\): 在1-3.5A和4-10A区间内,\(I^2t\)值在1.97500至36.27500 \(A^2 \cdot s\)之间
    工作特性
    - 开断时间:
    - 额定电流的100%时,最小开断时间为4小时(1-3.5A)和1小时(4-10A)
    - 额定电流的135%时,最小开断时间为3秒(1-3.5A)和3秒(4-10A),最大开断时间为1小时
    - 额定电流的200%时,最小开断时间为400毫秒(1-3.5A)和400毫秒(4-10A),最大开断时间为2.25秒和4秒

    产品特点和优势


    1. 标准合规: 符合UL/CSA/ANCE标准,确保产品在各种应用场景中的安全可靠性。
    2. 多种材料选择: 玻璃体和陶瓷体设计,分别针对不同电流范围的应用需求。
    3. 环保材料: RoHS认证,铅自由材料,满足环境保护要求。
    4. 高可靠性和稳定性: 通过严格测试验证,确保在恶劣环境下仍能稳定运行。

    应用案例和使用建议


    应用案例
    234系列保险丝广泛应用于各种家用电器和工业设备中,如冰箱、洗衣机、空调等。这些设备通常需要多级保护以防止过载和短路损坏。
    使用建议
    - 在安装过程中,确保保险丝正确连接到电路中,并避免过度弯曲引线。
    - 定期检查和更换保险丝,特别是在频繁故障情况下。
    - 在焊接过程中,应遵循推荐的手工焊接参数:焊铁温度350°C,加热时间不超过5秒。

    兼容性和支持


    234系列保险丝可与标准的保险丝夹持器配合使用,例如Littelfuse的345ISF和345型号。Littelfuse还提供了详细的技术支持文档和产品样品,确保用户能够正确选择和使用产品。

    常见问题与解决方案


    问题1: 保险丝频繁烧断
    解决方案: 检查电路负载是否过大,或者是否存在短路现象。确保电路中其他元件正常工作。
    问题2: 保险丝开断时间不准确
    解决方案: 检查焊接过程是否符合规范,尤其是焊锡温度和焊接时间。同时检查保险丝是否有损伤或质量问题。

    总结和推荐


    综上所述,Littelfuse的234系列5×20毫米中速保险丝是一款高品质、高性能的产品,特别适用于需要高水平电路保护的应用场景。其广泛的适用性和可靠的性能使其在市场上具备很高的竞争力。强烈推荐此系列产品用于各类家电和工业设备的电路保护。
    希望上述内容对您有所帮助!如果您有任何疑问或需要更多细节,请随时联系Littelfuse官方支持。

023406.3MRET1P参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 37.685A²S
额定电流 6.3A
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.8XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

023406.3MRET1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023406.3MRET1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023406.3MRET1P 023406.3MRET1P数据手册

023406.3MRET1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
