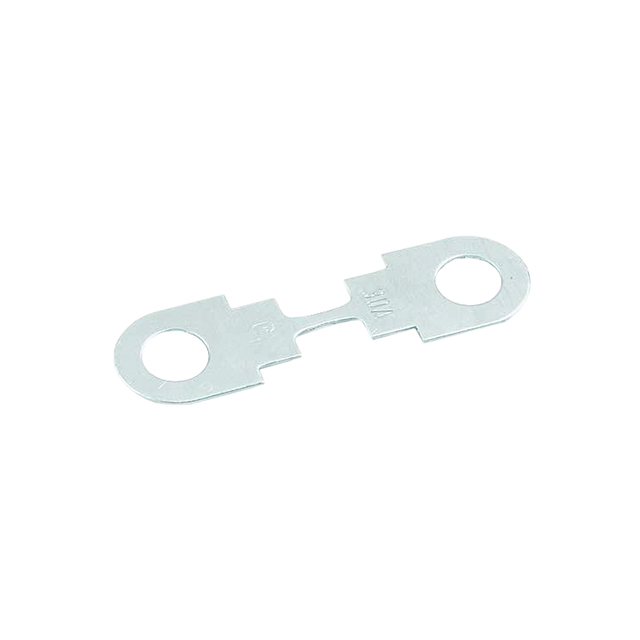

156.5677.5601

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 41400A²S 1KA Fuse Strip 60A 支架安装,螺纹安装 42mm*12mm*600μm
供应商型号: F11199-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 156.5677.5601

156.5677.5601概述

    Littelfuse HSB系列高分断能力熔断器技术手册

    产品简介


    Littelfuse的HSB系列高分断能力熔断器主要用于提供过载和短路保护。该系列熔断器具有卓越的分断能力和可靠的操作性能,广泛应用于工业控制系统、电力转换系统、数据中心、通信基础设施及其他需要严格保护的应用场景。

    技术参数


    - 电压额定值: 32 VDC
    - 分断电流: 1000A
    - 工作温度范围: -40°C至125°C
    - 材料: 锌合金
    - 连接方式: 锌合金2xM6螺栓,间距30mm
    - 扭矩: 4 Nm ± 1 Nm
    - 时间-电流特性
    - 100% 额定电流: 无限时间
    - 125% 额定电流: 360,000秒
    - 300% 额定电流: 0.100秒至10秒
    - 600% 额定电流: 0.020秒至1秒
    - 1000% 额定电流: 0.010秒至0.300秒
    - 典型电压降: 30A时为44mV,40A时为40mV,50A时为44mV,60A时为38mV,80A时为40mV,110A时为40mV,150A时为52mV,175A时为46mV
    - 冷电阻: 30A时为1.33mΩ,40A时为0.89mΩ,50A时为0.72mΩ,60A时为0.58mΩ,80A时为0.43mΩ,110A时为0.31mΩ,150A时为0.23mΩ,175A时为0.22mΩ
    - 材料厚度: 0.4mm(30A至60A),0.8mm(80A至175A)

    产品特点和优势


    1. 卓越的分断能力: HSB系列熔断器具有高达1000A的分断电流能力,确保在极端条件下也能有效切断电路。
    2. 宽泛的工作温度范围: -40°C至125°C的工作温度范围使得这些熔断器适用于各种恶劣环境。
    3. 快速响应时间: 在高倍率电流下(如600%和1000%)响应时间极短,有效防止过热损坏。
    4. 可靠的安全性: 锌合金材料保证了熔断器的耐用性和稳定性,从而提高系统的整体可靠性。

    应用案例和使用建议


    HSB系列熔断器广泛应用于工业控制系统、电力转换系统和通信基础设施。例如,在工业控制系统中,当出现电流过载时,HSB熔断器可以迅速切断电源,避免设备损坏。对于具体应用,建议在选择具体型号时考虑实际工作电流和温度条件,以确保最佳保护效果。

    兼容性和支持


    HSB系列熔断器的设计适用于标准的锌合金连接件,并且与常见的工业设备和系统兼容。Littelfuse提供详尽的技术文档和支持,帮助客户正确安装和使用这些产品。此外,他们还提供了售后服务和技术支持,以应对任何潜在问题。

    常见问题与解决方案


    - 问题: 熔断器频繁动作
    - 解决方案: 检查负载是否超负荷,或者是否存在接线错误。必要时,更换更合适额定电流的熔断器。
    - 问题: 熔断器没有动作
    - 解决方案: 检查连接是否正确,确认是否有适当的预热时间。如果仍然有问题,联系技术支持。

    总结和推荐


    综上所述,Littelfuse HSB系列高分断能力熔断器凭借其卓越的分断能力、宽泛的工作温度范围和快速响应时间,成为众多工业应用的理想选择。强烈推荐用于需要高度可靠过载和短路保护的应用场合。

156.5677.5601参数

参数
额定电压-AC -
额定电压-DC 32V
熔断特性 -
保险丝类型 Fuse Strip
熔断 I²t 41400A²S
额定电流 60A
熔断电流 1KA
长*宽*高 42mm*12mm*600μm
安装方式 支架安装,螺纹安装
应用等级 汽车级
零件状态 在售
包装方式 散装

156.5677.5601厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

156.5677.5601数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 156.5677.5601 156.5677.5601数据手册
