首页  >  产品百科  >  023303.5MXBP

023303.5MXBP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 36.275A²S 中速熔断 Cartridge,Glass 3.5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 576-023303.5MXBP
供应商: Mouser
标准整包数: 1

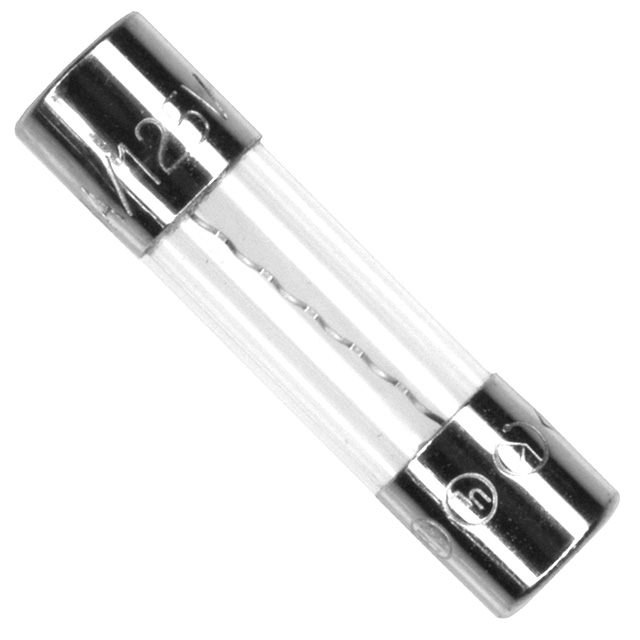

LITTELFUSE 熔断保险丝 023303.5MXBP

023303.5MXBP概述


    产品简介


    产品名称: 233系列5×20mm中速动作保险丝
    产品类型: 保险丝(片式和引线式)
    主要功能: 作为辅助保护装置用于家用电器或终端设备中,为组件或内部电路提供独立保护
    应用领域: 家用电器、工业设备、自动化系统等

    技术参数


    - 额定电流范围: 1A – 10A
    - 电压等级: 125VAC
    - 分断能力: 10kA @ 125VAC
    - 温度范围: -55ºC 至 +125ºC
    - 包装选项: 管装(1000个/管)、卷带包装(1000个/卷)

    产品特点和优势


    - 设计标准: 符合UL/CSA/ANCE 248-1和248-14标准
    - 材料构成: 陶瓷体、镀镍黄铜帽、镀锡铜引线
    - 合规性: RoHS合规,无铅
    - 耐久性: 满足MIL-STD-202标准下的温度冲击、振动、湿度和盐雾测试

    应用案例和使用建议


    应用案例:
    - 家用电器: 冰箱、洗衣机、微波炉等
    - 工业设备: 控制柜、驱动系统、电动工具等
    使用建议:
    - 在进行焊接操作时,建议采用手工焊方式,避免使用回流焊或气相焊,以免影响产品性能。
    - 根据环境温度对额定电流进行重定级,特别是持续运行情况下需减去25%的额定电流。

    兼容性和支持


    - 兼容性: 适用于多种类型的保险丝座和安装方式,如面板安装、PCB安装等
    - 支持服务: 厂家提供样品、配件和技术支持,确保客户能够顺利完成产品选型及应用

    常见问题与解决方案


    - Q1:如何正确选择合适的保险丝?
    A1: 根据具体应用场合和需要保护的电路的电流大小来选择适合的额定电流。注意不要超过产品标称的最大电流值。
    - Q2:如何正确焊接该保险丝?
    A2: 建议采用手工焊接方式,设定合理的预热时间和焊接时间,避免过高温度对产品造成损害。

    总结和推荐


    综上所述,233系列5×20mm中速动作保险丝是一款性能稳定、可靠性高且符合国际安全标准的保护元件。它不仅满足了多种应用场景的需求,还具有优秀的耐久性和兼容性,适合作为家电和工业设备的重要组成部分。因此,我们强烈推荐此款产品给所有需要可靠的电路保护解决方案的用户。

023303.5MXBP参数

参数
熔断 I²t 36.275A²S
额定电流 3.5A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

023303.5MXBP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023303.5MXBP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023303.5MXBP 023303.5MXBP数据手册

023303.5MXBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
