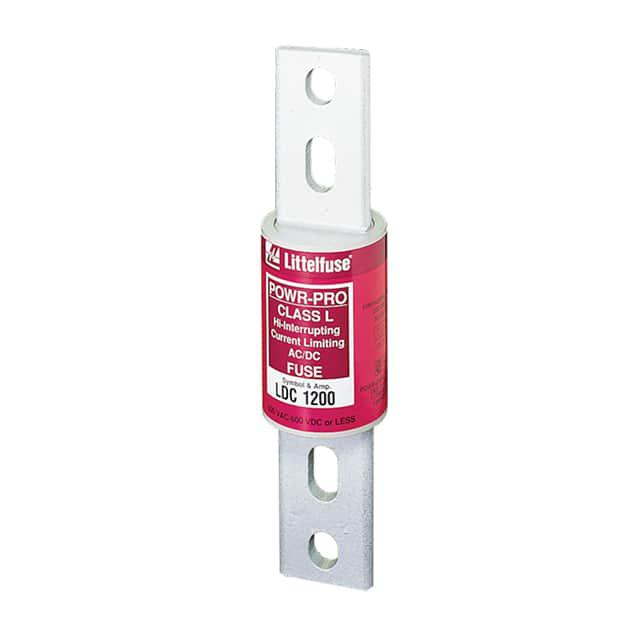

0LDC150.X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 600V 快速熔断 Cartridge 150A 支架安装,螺纹安装 95.3mm(长度)
供应商型号: ZT-0LDC150.X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0LDC150.X

0LDC150.X概述

    # POWR-GARD® LDC系列保险丝技术手册

    产品简介


    POWR-GARD® LDC系列保险丝是一种高性能的保险丝,专为高直流电压应用而设计。这种保险丝具有快速动作的特点,并具备高电流限流能力和高断路能力,能够提供卓越的保护性能。其主要功能是在电路出现故障时迅速切断电流,以保护设备免受损害。POWR-GARD® LDC系列保险丝广泛应用于太阳能逆变器和阵列保护、UPS(不间断电源)特别是大型电池电路保护、直流配电系统和可变速驱动等领域。

    技术参数


    主要技术规格
    - 电压额定值:600 V AC/DC 或更低
    - 电流范围:150 A 至 2000 A
    - 交流断路能力:200 kA rms 对称
    - 直流断路能力:50 kA
    - 时间常数:16 ms
    - 熔体材料:铜帽(镀银)
    - 物理尺寸:根据电流等级不同有所变化,具体参见附录表格
    物理尺寸表
    | 电流等级(A) | 尺寸(英寸,毫米) |

    | 150-800 | A: 33⁄4 (95.3), B: 53⁄4 (146.1), C: 63⁄4 (171.5) |
    | 900-1200 | A: 33⁄4 (95.3), B: 53⁄4 (146.1), C: 63⁄4 (171.5) |
    | 1300-1600 | A: 33⁄4 (95.3), B: 53⁄4 (146.1), C: 63⁄4 (171.5) |
    | 1800-2000 | A: 33⁄4 (95.3), B: 53⁄4 (146.1), C: 63⁄4 (171.5) |

    产品特点和优势


    产品特点
    1. POWR-PRO®性能:高性能设计,确保可靠的保护。
    2. 极高电流限流能力:在短路情况下能迅速限制电流。
    3. 宽电压范围:适用于600 V AC/DC及以下的应用。
    4. 高断路能力:交流断路能力达200 kA rms,直流断路能力达50 kA。
    5. 快速响应:时间常数仅为16 ms。
    市场优势
    - 可靠性:通过UL认证和CSA认证,确保产品质量和可靠性。
    - 高效性:快速反应时间和高断路能力保证了设备的安全运行。
    - 灵活性:多种电流等级选择,满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    - 太阳能逆变器和阵列保护:在太阳能发电系统中,这些保险丝可以防止过载或短路导致的损坏。
    - UPS系统:特别是在大型电池电路中,这些保险丝可以有效防止电路故障。
    - 直流配电和可变速驱动系统:这些应用中,对电流的控制非常关键,POWR-GARD® LDC系列保险丝能够提供卓越的保护。
    - 公共交通系统:在大规模交通系统中,POWR-GARD® LDC系列保险丝能够确保电力系统的稳定运行。
    使用建议
    - 合理选型:根据实际负载情况和应用要求,选择合适的电流等级。
    - 定期检查:建议定期检查保险丝的状态,确保其正常工作。
    - 配套使用:建议配合其他保护装置使用,如过压保护装置,以增强整体保护效果。

    兼容性和支持


    兼容性
    - POWR-GARD® LDC系列保险丝与其他标准电子元件具有良好的兼容性,可应用于各种电子设备和系统中。
    支持
    - 制造商支持:Littelfuse提供全面的技术支持和售后服务,包括在线文档、CAD图纸下载和技术咨询服务。
    - 网络资源:可在官方网站上找到详细的产品技术资料和CAD图纸。

    常见问题与解决方案


    问题1:保险丝熔断后如何更换?
    - 解决方案:首先关闭相关电路,确保安全操作;然后拆卸旧保险丝并安装同型号的新保险丝。详细步骤请参考产品手册。
    问题2:如何判断保险丝是否需要更换?
    - 解决方案:定期检查保险丝是否有明显的烧毁痕迹或电阻显著增加。如果发现异常,应及时更换。

    总结和推荐


    POWR-GARD® LDC系列保险丝是一款高性能、高可靠性的产品,特别适用于高直流电压和高断路能力要求的应用场合。其宽泛的电流范围和出色的断路能力使其成为太阳能逆变器、UPS系统和公共交通系统的理想选择。总体而言,强烈推荐使用这款保险丝来保障电路的安全和稳定运行。

0LDC150.X参数

参数
熔断电流 -
额定电压-AC 600V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 150A
长*宽*高 95.3mm(长度)
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 散装

0LDC150.X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0LDC150.X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0LDC150.X 0LDC150.X数据手册

0LDC150.X封装设计

查看详情并下载
Symbol
Footprint
3D Model
