首页  >  产品百科  >  39211600440

39211600440

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 13.5A²S 25A 慢速熔断 Board Mount (Cartridge Style Excluded) 1.6A 通孔安装 8.5mm*4mm*8mm
供应商型号: 576-39211600440
供应商: Mouser
标准整包数: 1

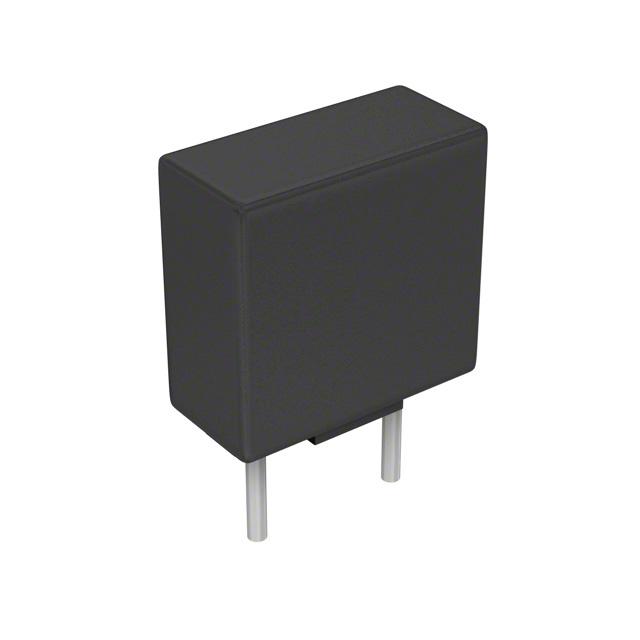

LITTELFUSE 熔断保险丝 39211600440

39211600440概述

    392系列 TE5延时熔断管技术手册

    1. 产品简介


    392系列TE5延时熔断管是专为电路保护设计的高品质电子元件。这些熔断管具有时间延迟功能,能够在过载电流持续较长时间后才切断电路,以适应不同类型负载的需求。它们广泛应用于电池充电器、消费电子产品、电源供应、工业控制器及充电设备等领域。

    2. 技术参数


    - 额定电流:0.28A 至 6.3A(不同型号)
    - 电压等级:250V AC
    - 最大破断能力:250V下高达63A
    - 冷态电阻:从0.0077Ω到0.3300Ω
    - 额定功率损耗:在额定电流的1.5倍时,最高达168mW
    - 熔化整流积分:在额定电流的10倍时,最高达160.74A²s
    - 开断时间:在额定电流的150%时,最短1小时;在400%时,最短150ms
    - 工作温度范围:-40℃至+125℃(使用时请考虑重新评级)

    3. 产品特点和优势


    - 减少PCB空间需求:直接焊接到PCB上的设计减少了板上占用的空间。
    - 国际认证:获得多种机构认证,适用于国际市场的各类应用。
    - 低内部电阻:有助于减少能量损失并提高系统效率。
    - 抗震抗振动:特别设计的外壳和引脚,使产品能够承受极端条件下的震动。
    - 环保合规:无卤素、无铅且符合RoHS标准。
    - 快速响应:延时特性使得该熔断管能有效地保护电路免受长时间过载的影响。

    4. 应用案例和使用建议


    - 应用测试:强烈推荐用户根据具体应用进行详细测试,确保产品在实际操作中的可靠性。
    - 建议使用方法:鉴于此产品不适用于红外回流焊或对流焊,推荐采用手工焊接工艺。建议的手工焊接参数包括焊接铁温度控制在350°C±5°C,加热时间不超过5秒。

    5. 兼容性和支持


    - 兼容性:由于这些熔断管符合国际标准,并通过多种机构认证,它们与大多数类型的电子设备高度兼容。
    - 支持和服务:Littelfuse公司提供详尽的技术支持文档和样品,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:安装过程中发现焊接点不良。解决办法:确保遵循正确的焊接参数,使用适当温度的焊接铁进行焊接。
    - 问题2:设备启动时熔断管频繁跳闸。解决办法:检查设备是否存在超负荷情况或不稳定电源,确保输入电压和电流处于安全范围内。
    - 问题3:产品在高温环境下表现不佳。解决办法:查看“温度重评曲线”以了解产品在不同环境温度下的表现,并根据需要调整其应用条件。

    7. 总结和推荐


    综上所述,392系列TE5延时熔断管凭借其独特的设计和广泛的适用性,在多个行业中表现出色。其紧凑的设计、优良的性能以及环保特性使其成为一种非常值得推荐的产品。无论是从尺寸还是功能性来看,392系列都是保护电子设备的最佳选择之一。

39211600440参数

参数
熔断 I²t 13.5A²S
额定电流 1.6A
熔断电流 25A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

39211600440厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39211600440数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39211600440 39211600440数据手册

39211600440封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621
5+ $ 0.6118
2800+ $ 0.5166
库存: 1960
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 0.62
